《用户手册》 SIPLACE CA- 系列 5 设置与调试
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 5.4 安装位置的基础设施
271
5

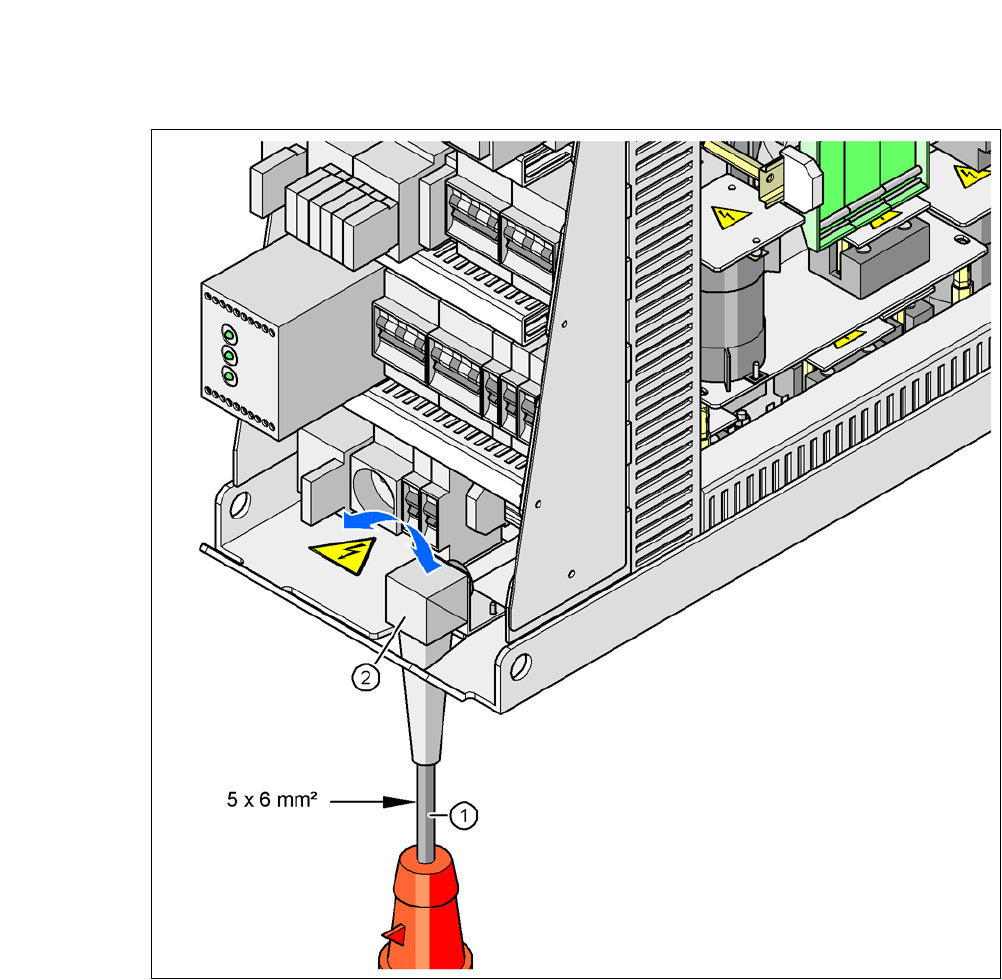

图 5.4 - 3 主电源电缆的横截面图
(1) 电源电缆
(2) 弯角电缆固定头
5 设置与调试 《用户手册》 SIPLACE CA- 系列
5.4 安装位置的基础设施 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
272
5.4.4.4 连接供电电缆
5

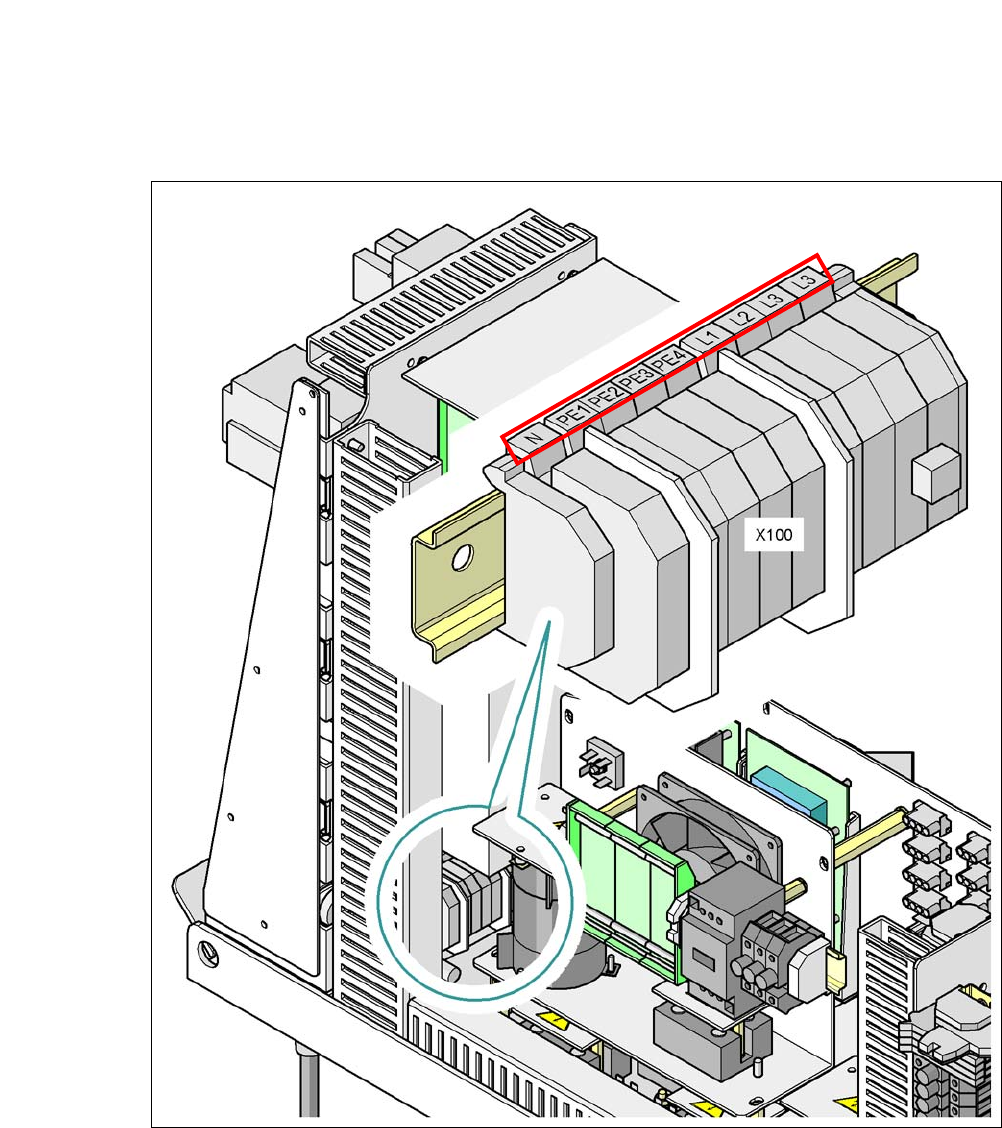

图 5.4 - 4 连接电缆的终端面板
（L1） 三相交流
（L2） 三相交流
（L3） 三相交流
（N） 零线
（PE） 保护接地导线 PE1、PE2、PE3、PE4
（X100）终端面板
《用户手册》 SIPLACE CA- 系列 5 设置与调试
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 5.4 安装位置的基础设施
273
为每条电线末端压接一个金属环。
拧松弯角电缆固定头上的螺母 （见图 5.4 - 3 中的物件 2）。
上折弯角电缆固定头。
将电源电缆穿过弯角电缆固定头，到达终端面板 X100 （请参阅图 5.4 - 4 中的 X100）。
将电缆连到终端上并确保它有足够的弯曲半径。电缆不得扭结。
关闭弯角电缆固定头 （图 5.4 - 3 中的物件 2）并用手拧紧螺母。
