4.5.1 安全须知
4
4

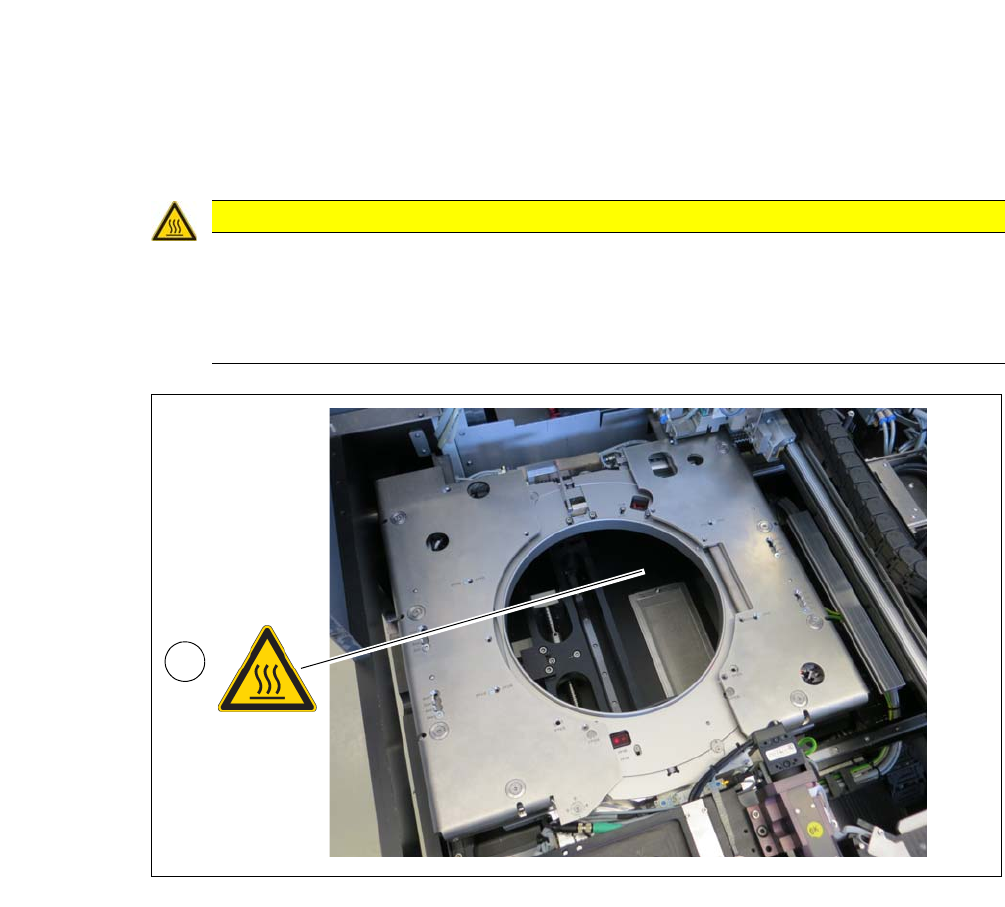

图 4.5 - 2 晶圆支撑与 SIPLACE SWS 晶圆拉伸器
4
谨慎
高温导致烫伤的危险！
加热所达到的温度最高可达 60°C。
切勿用手触及风扇周边的区域。
触摸晶圆支撑时应小心。
1
《用户手册》 SIPLACE CA- 系列 4 SIPLACE 晶圆系统 (SWS)
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 4.5 SIPLACE SWS 晶圆延伸器
233
4.5.2 技术数据
4
4
4.5.3 贴片精确度与性能值
另请参阅 SIPLACE CA 系列，SC 708.0，2014 年 12 月版的规格
SIPLACE SWS 晶圆拉伸器
值
晶圆框 8" 或 12"
适合于 8" 的晶圆宽度晶圆框架 10.5 " 与 10.8"
拉伸器的重量 （含 8 " 的晶圆支撑） 14 kg
拉伸器的重量 （含 12 " 的晶圆支撑） 15 kg
晶圆框架 （金属与塑料） 最高达 3.5 mm 厚
最低操作气压 4.0 bar
最高操作气压 5.5 bar
整个行程的行进时间 约为 2 秒
下降时间 约为 2 秒
拉伸系数 （可调）
*1
*)1指定的拉伸系数涉及厚度达 1.5 mm 的晶圆框架。以下适用于其它晶圆框架厚度：
拉伸系数 = 设置拉伸高度 + 框架厚度 -1.5 mm
2 mm、4 mm、6 mm、8 mm
晶圆对中的夹持速度 0.5 到 1.0 秒
请注意
定义
产品开发阶段将会开展使用各种不同材料的大规模试验。
不过，由于可用的晶圆料膜，以及晶粒尺寸及晶圆框架较多，因此我们无法对所有可想
到的材料做一个综合的功能承诺。
因此，如有任何疑问，新材料都应事先测试
4 SIPLACE 晶圆系统 (SWS) 《用户手册》 SIPLACE CA- 系列
4.5 SIPLACE SWS 晶圆延伸器 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
234
4.5.4 说明
在从晶圆中拾取晶粒时，存在晶粒开始倾斜的危险。这可能是因料膜上的晶粒粘附不规则造成，
也可能是由于顶针的偏心定位所造成。 在几个晶粒相互间靠近放置的情况中，无法排除邻近的晶
粒间互相接触并产生损坏的情况。
为避免出现这种情况，会在拾取晶粒前拉伸晶圆料膜。这将会拉长料膜上各个晶粒间的距离，并
可使无风险拾取晶粒成为可能。晶粒间更大的距离也使视像系统能够更为轻松的对其进行识别。
下按装置板向上移动后，夹具就会打开，而晶圆料膜就会下垂。料膜下垂的晶圆将无法移回至晶
圆盘内。
夹具及下按装置板打开后，加热器模块就会对拉长的晶圆料膜进行加热。这会使晶圆料膜收缩
（下垂小于 9 mm），这样就可将其移回至晶圆盘内。
4
图 4.5 - 3 SIPLACE SWS 晶圆拉伸器与已拉伸的晶圆料膜
(1) SIPLACE SWS 晶圆拉伸器中已拉伸的晶圆料膜
1
