5 设置与调试 《用户手册》 SIPLACE CA- 系列 5.8 根据 PCB 传送导轨高度调整 SIPLACE X 废料带滑 槽的长度 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中 文 336 5.8 根据 PCB 传送导轨高度调整 SIPLACE X 废料带滑槽的长 度 根据 PCB 传送导轨高 度， 可对废料带滑槽的长度进行设置 ，使料带碎 片可以直接被转移到料车的 抛料容器中。 5 图 5.8 - …
《用户手册》 SIPLACE CA- 系列 5 设置与调试
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 5.7 根据 PCB 传送导轨的高度调整 SIPLACE X- 系列元件料车
335
5
图 5.7 - 2 将调配辅助装置固定在 SIPLACE 元件料车的转换台上
(1) 调配辅助装置
(2) 孔眼
(3) 六角套筒螺丝 DIN 912，M8 x 50，2 x
(4) 2x M8 元件料台上的螺纹孔
(5) 支撑块，2x
(6) 开尾销，DIN 7343，8 x 40 - St，2 x
5 设置与调试 《用户手册》 SIPLACE CA- 系列
5.8 根据 PCB 传送导轨高度调整 SIPLACE X 废料带滑槽的长度 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
336
5.8 根据 PCB 传送导轨高度调整 SIPLACE X 废料带滑槽的长
度
根据 PCB 传送导轨高度，可对废料带滑槽的长度进行设置，使料带碎片可以直接被转移到料车的
抛料容器中。
5

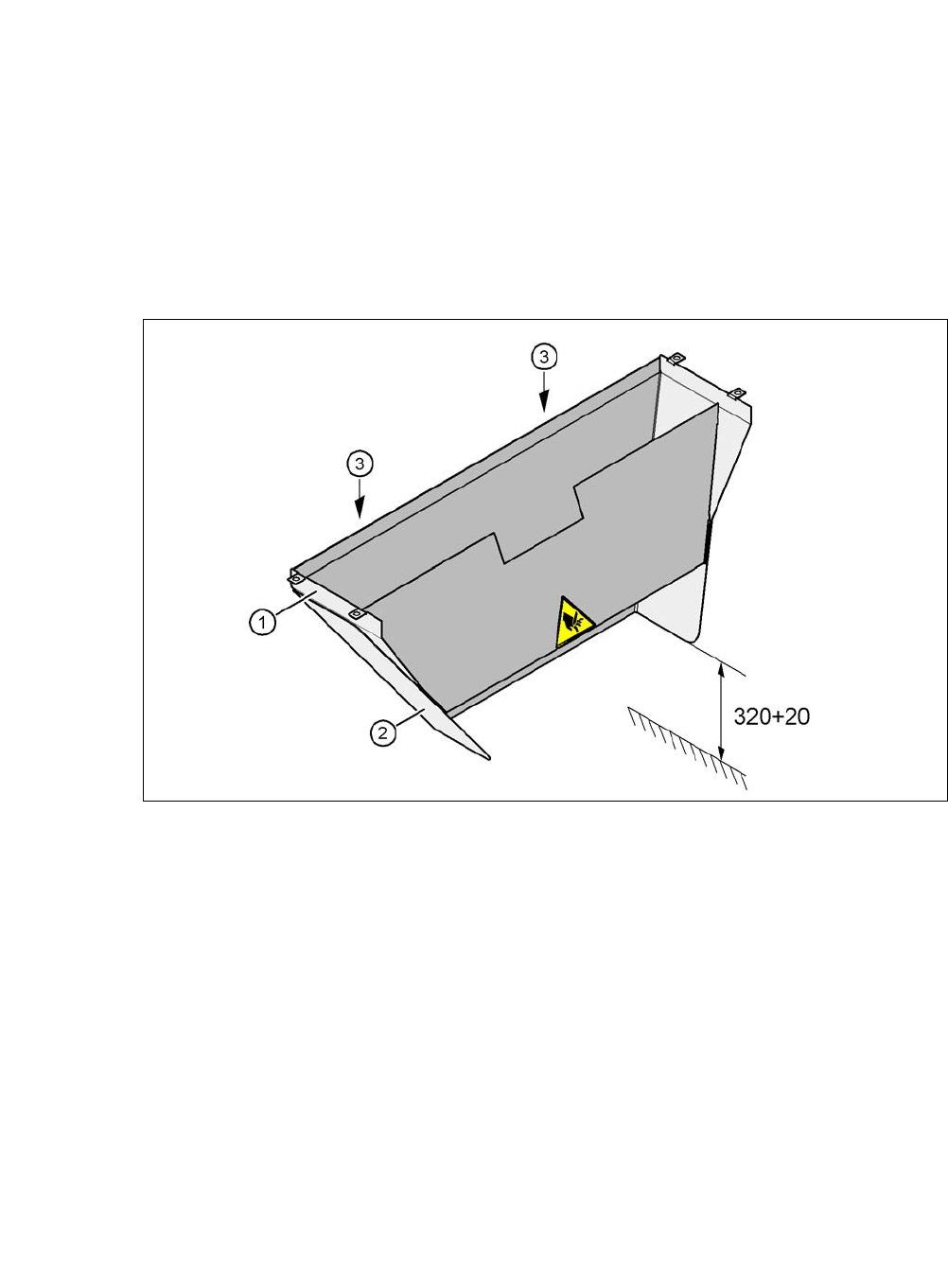

图 5.8 - 1 调整废料带滑槽 （X- 系列）的长度 - 尺寸以毫米为单位
(1) 废料带滑槽
(2) 扩展件
(3) 六角螺母 M4，DIN 985，2 x
5.8.1 工具
– 叉形扳手，尺寸 7
5.8.2 设置废料带滑槽的长度
5.8.2.1 PCB 传送导轨高度 900 mm - 950 mm
松开两颗 M4 六角螺母 （图 5.8 - 1 中的物件 3）。
调整扩展件 （图 5.8 - 1 中的物件 2）让下缘到地面的距离最大不超过 320 mm + 20 mm（请
参阅图 5.8 - 1）。
《用户手册》 SIPLACE CA- 系列 6 设备上的作业
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 6.1 员工简介
337
6 设备上的作业
本章包括若干个可以帮助您在 SIPLACE 生产线上完成日常作业的主题。
例如，通过本章内容，您可以了解到能够最大程度减少停机的预防性措施，从而在生产过程中最
大限度地提高 SIPLACE 生产线的效率。
另外，本章还在 “ 操作员和设计工程师简介 ” 中介绍了操作员和设置工程师的责任。
6.1 员工简介
6
请注意
由资质人员正确使用
使用不正确可能对生命和肢体造成伤害并可能带来设备损失。
只有具备相关资质的人员才可以运行、操作设备或对设备进行作业。更多信息，请
参看第 1.3
部分，第 28 页。
必须通过接受培训或工作人员授课指导获取这些资质证明。授课指导必须由经过
SIPLACE 培训和授权的人员提供。
