《用户手册》 SIPLACE CA- 系列 4 SIPLACE 晶圆系统 (SWS)
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 4.3 SWS 的模块说明
217
4.3.4.1 晶圆支撑件
晶圆支撑件被安装在 X-Y 单元上，因此属于晶圆台的一部分。晶圆被固定在这里完成推送程序。
4
图 4.3 - 5 未插入晶圆的晶圆支撑件 （以 12" 为例）
(1) 对 12" 晶圆进行锁定和位置识别的插销。
(2) 晶圆锁定杆
4
请注意
如要处理 8" 的晶圆，您需要更换晶圆支撑件。
结合相应的适配器可以使用 6" 晶圆的框架。
1
2
1
4 SIPLACE 晶圆系统 (SWS) 《用户手册》 SIPLACE CA- 系列
4.3 SWS 的模块说明 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
218
4

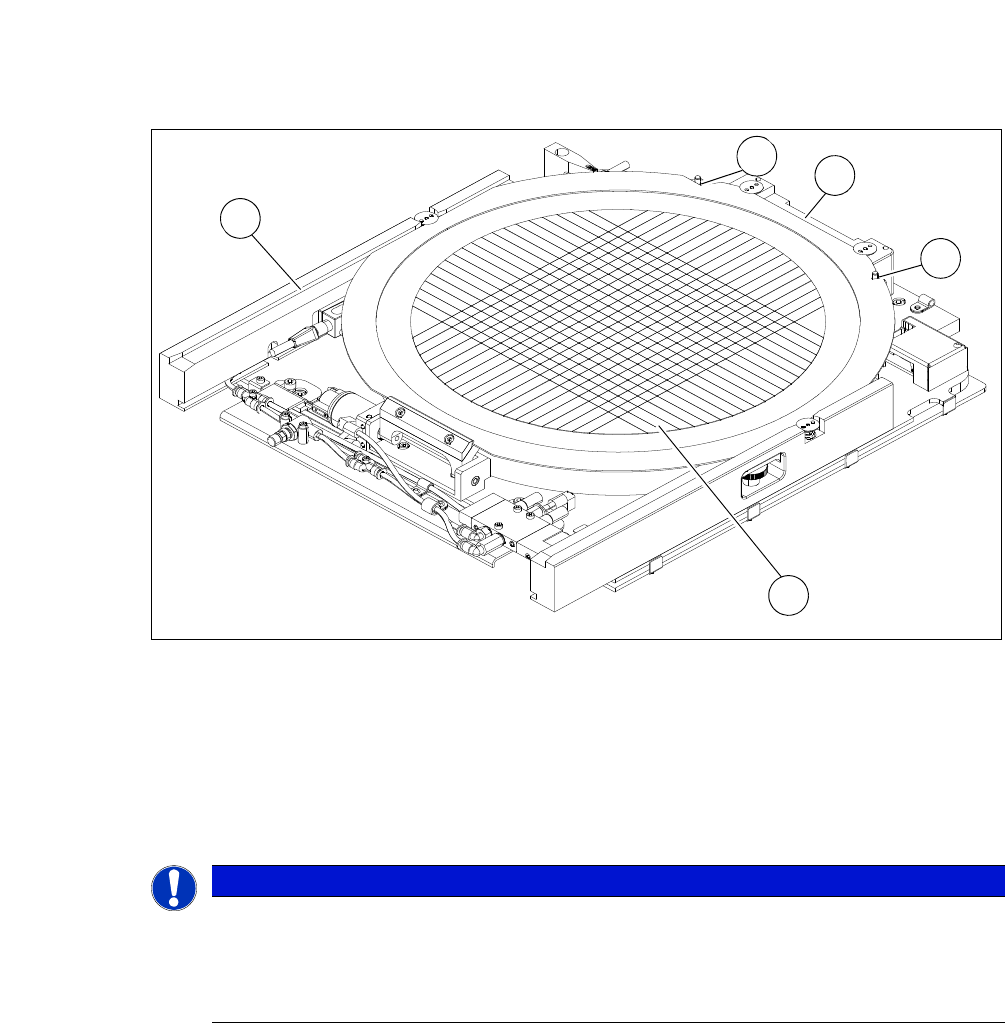

图 4.3 - 6 插入了晶圆的晶圆支撑件 （以 12" 为例）
(1) 锁定杆插销上用于定义定位的凹槽
(2) 晶圆锁定杆
(3) 晶圆
(4) 导轨
4
4
请注意
夹持期间的框架识别问题
如果晶圆锁定杆 （2）没有被正确连接，在夹持期间框架将无法被正确识别。
如果使用了 8" 晶圆支撑件，在连接晶圆锁定杆 （2）时请确保锁定杆的插销可以与
晶圆框上的凹槽啮合。
3
1
4
2
1
《用户手册》 SIPLACE CA- 系列 4 SIPLACE 晶圆系统 (SWS)
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 4.3 SWS 的模块说明
219
4.3.5 晶粒推送器
根据装配位置的不同 （2 号和 4 号或 1 号和 3 号）将使用两种不同的设置，它们的不同之处只有
模块的镜像颠倒布局。
4

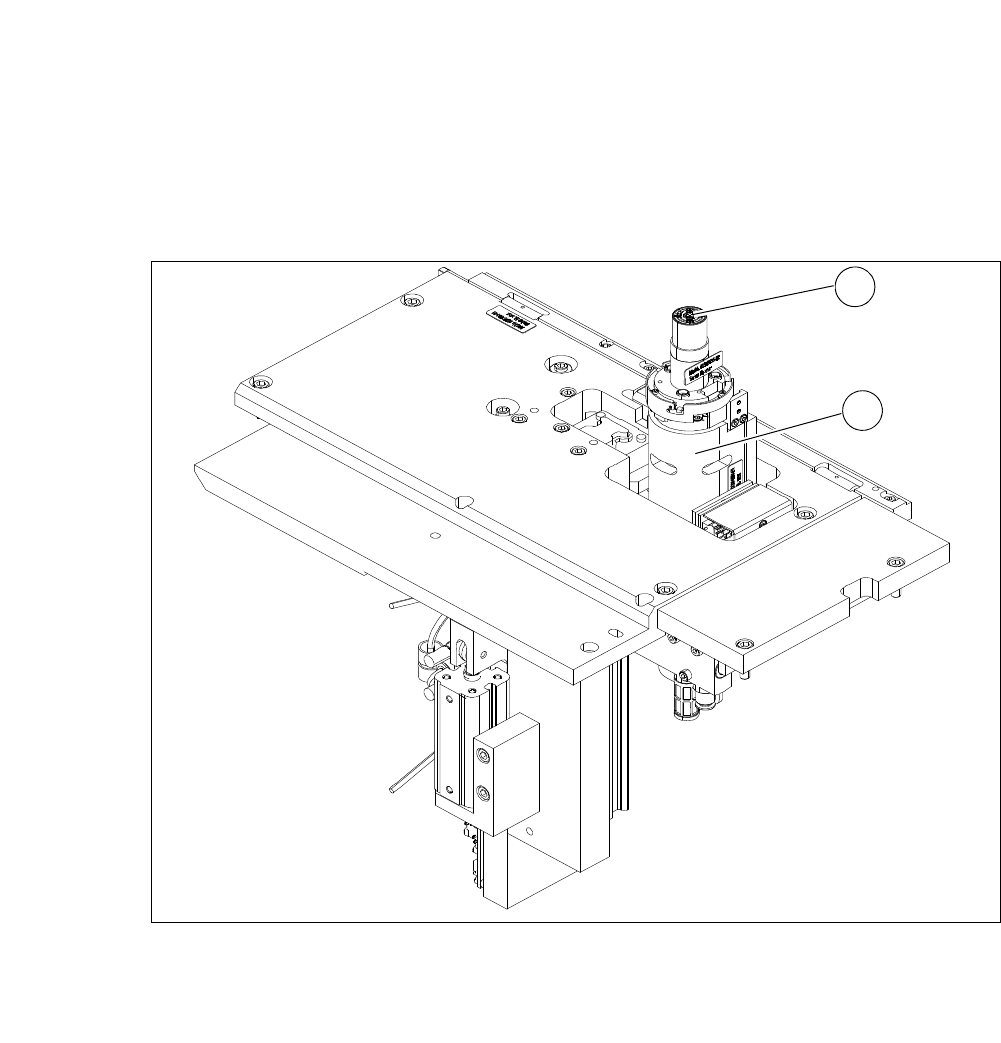

图 4.3 - 7 主要晶粒推送器模块
(1) 推送工具
(2) Z 轴
1
2
