JAKA Zu 12 v 1.0 17 3.2.2 重要安全说明 警告： 1 . 确保机器人手臂 正确并安 全地安装到位。 2 . 安装表面必须是 防震的， 并有足够的承载能力。 警告： 1 . 确保工具正确并 安全地安 装到位。 2 . 确保工具安全， 不会有零 件意外坠落造成危险。 警告： 1 . 确保电控柜和线 缆不接触 液体。潮湿的电控柜可 导致死亡。 2 . 电控柜不得暴露 在灰尘或 超出 IP20 等级或潮湿的环 境下。 密…
16
JAKA Zu 12 v1.0

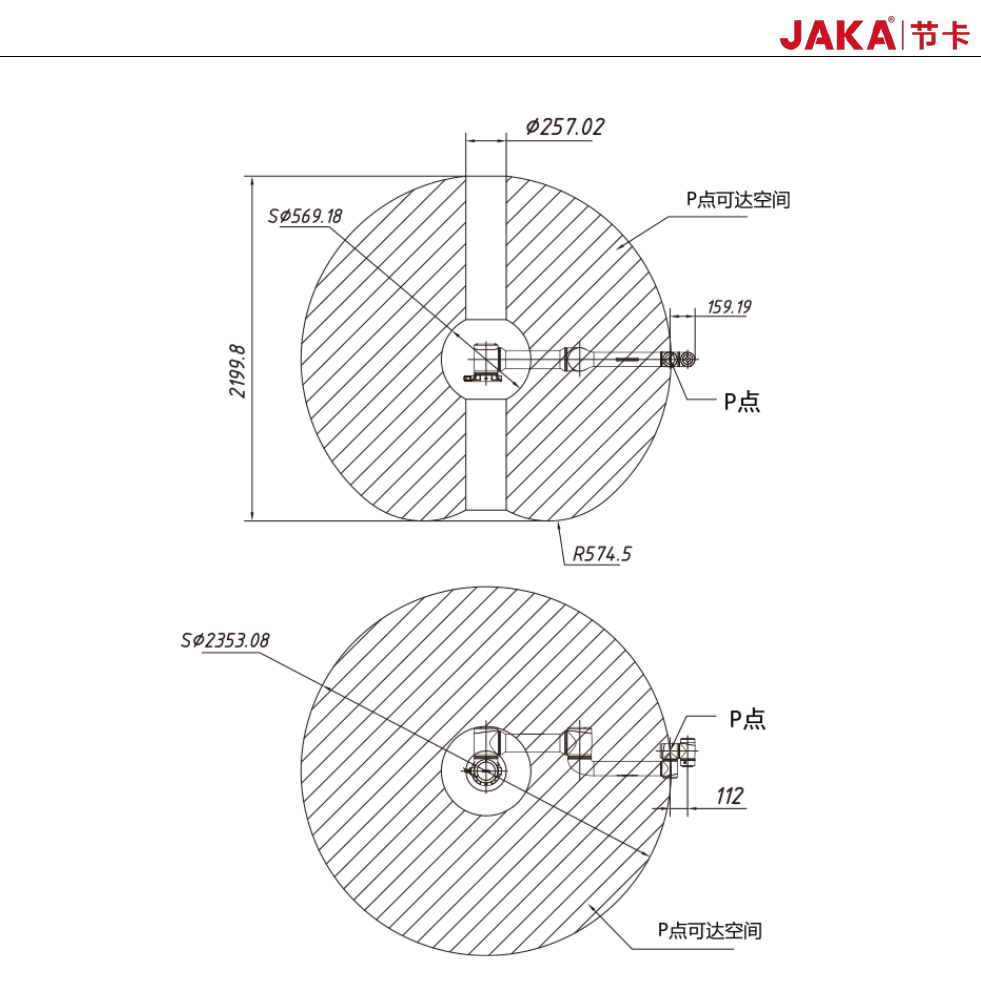

图 3-4 JAKA Zu 12 工作空间图
3.2 安装
3.2.1 简要安装步骤
1.确定机器人的工作范围；
2.将机器人本体安装在底座上；
3.将所需工具安装在机器人末端。
JAKA Zu
12 v1.0 17
3.2.2 重要安全说明
警告：
1.确保机器人手臂正确并安全地安装到位。
2.安装表面必须是防震的，并有足够的承载能力。
警告：
1.确保工具正确并安全地安装到位。
2.确保工具安全，不会有零件意外坠落造成危险。
警告：
1.确保电控柜和线缆不接触液体。潮湿的电控柜可导致死亡。
2.电控柜不得暴露在灰尘或超出 IP20 等级或潮湿的环境下。密
切注意存在传导性灰尘的环境。
警告：
如果机器人泡在水中超过一定时间，则可能会被损坏。机器人不应安装在水中或潮湿环境中。
3.2.3 机器人本体安装
JAKA Zu 系列机器人可以 360°任意位姿安装，支持吊装、侧装等多种安装方式。几种典型的安装方式
如图 3-5 所示：
图 3-5
JAKA Zu
12 使用 4 颗 M8 螺钉，通过机器人基座上的 4 个∅9mm 通孔来安装机器人。建议以 40Nm
扭
矩紧固这些螺钉。如果需要非常准确地调整机器人的位置，还可以在准备安装的面上钻 2 个∅8mm 的销钉孔
，用销钉加以定位。注意，必须将将机器人安装在一个坚固的表面，该表面应当足以承受至少 10 倍的底座
关节的最大扭矩，以及至少 5 倍机器人的重量。此外，该表面应没有振动。如果机器人安装在线性轴或活动
的平台上，则安装机座的加速度应很低。高加速度会导致机器人停止，因为高加速度会导致机器人误以为
撞到东西而停止运行。图 3-6 为机器人的安装尺寸图，所有测量值均以 mm 为单位。
18 JAKA Zu
12 v1.0
图 3-6 JAKA Zu 12 基座安装尺寸图
3.2.4 末端工具安装
JAKA Zu 12 机器人末端法兰有四个 M6 螺纹孔，可用于将工具连接到机器人。在这些螺纹孔中安装
螺钉时，螺钉需要以 15Nm 的扭矩进行紧固。如果需要非常准确地调整工具位置，还可以在工具端钻∅6mm
销钉孔，用销钉加以定位。图 3-7 显示了钻孔位置和螺钉安装位置，所有测量值均以 mm 为单位。
图 3-7 末端法兰安装尺寸图
