JAKA Zu 12 v1.0
•使用屏蔽电缆或双绞线。将屏蔽线与“电源”端子上的“AG”终端相连。
•使用在电流模式下工作的设备。电流信号的敏感度低于接口。
4.3.5 高速接口
P6 高速接口（HSI, High Speed Interface）可以外接编码器，用于传送带跟踪等场合。详细使用方法可联系
节卡技术人员获取支持。
4.3.6 远程开关机接口
利用远程 ON/OFF 控制，可在不适用 APP 或手柄时开启/关闭电控柜。它通常可由用户连接 PLC 系统时，
远程控制机器人电控柜的开关机。
当 ON/OFF 接收到 5-24V 电源时（参考地为 V-）有效，“ON/OFF”接口与手柄开关机按钮功能相同。
用户可通过开关短接 ON/OFF 至 12V 电源或者 VSB 接口。
4.3.7 安全 I/O 接口
为保障机器人安全功能配置，电控柜提供两个固定的安全功能输入接口，EI 和 SI 分别为紧急停止和用户停
止，且都有两路冗余设计，任何一个信号有效时，都可启用该功能。紧急停止功能和手柄急停按钮功能类似，而
用户停止功能属于程序暂停，两者的功能差异如下：
紧急停止 EI 用户停止 SI
机器人运动状态 停止 停止
关节电机状态 停止 使能
机器人电源 断电 有电
程序执行 中断，需重新上电执行 暂停
制动器状态 处于制动状态 处于非制动状态
用户可根据实际安全要求，接入安全门、安全光幕、传感器等。

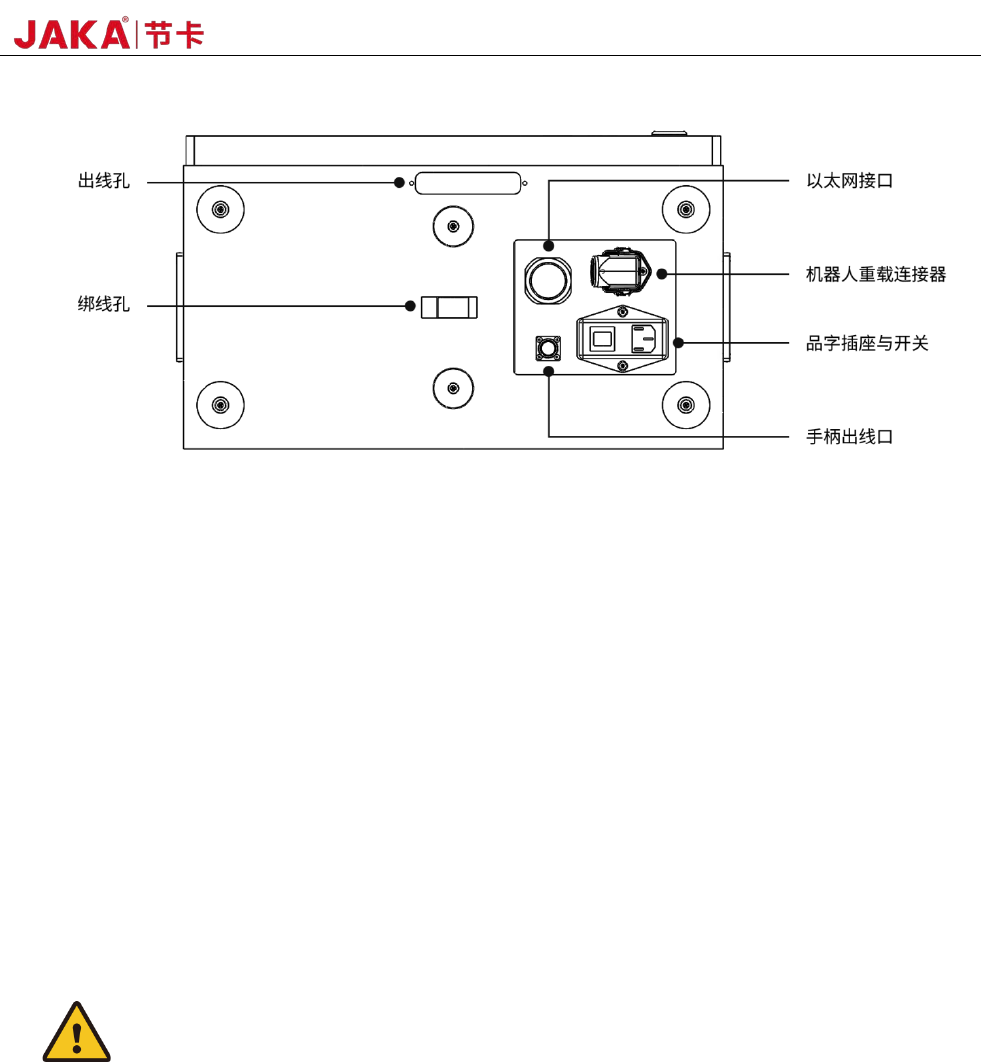

4.4 电控柜底面板接口
电控柜底面板包括出线孔、绑线孔、手柄出线口，以及以太网接口、机器人重载连接器、品字插座与开关等，
其中出线孔和绑线孔可用于布置和固定通往机器人前面板的线束。以太网接口用于将机器人连接至本地网络。品
字插头与开关用于电源连接，机器人重载连接器用于连接电控柜与机器人本体。
JAKA Zu
12 v1.0 29
图 4-15 电控柜底面板示意图
4.4.1 电源连接
机器人电源连接线随机器人提供，电源线一端为品字插头插在电控柜底面板的品字插座上，另一端为三角插
头，根据安全评估规范，插到相应的市电插座上。品字插座带有开关和保险丝。开关仅限于在机器人关机状态下
使用，以将机器人电源彻底断开。开关内配备的保险丝型号，请根据机器人工作工况进行选择使用，出厂时配置
为 10A。
机器人所使用的电源至少应配备：
•接地；
•市电保险丝；
•剩余电流断路器。
建议对机器人应用中的所有设备的电源安装电源开关，以便于在维修时上锁挂牌。
警告：
1.请确保机器人以正确的方式接地（电气接地）。
2.请确保电控柜电源的输入电流受到剩余电流装置(RCD)和适当的保险丝的保护。
3.完成所有服务所需的机器人安装设置后，所有的电源都需上锁挂牌。当系统上锁后，其他设备都不可给
机器人任何部分供电。
4.请确保所有的电缆在电控柜通电前都正确连接。始终正确使用原装的电源线。
4.4.2 机器人连接
使用节卡提供的机器人连接电缆连接机器人与电控柜。启动机器人时，务必锁紧连接器。断开机器人线缆时，
必须先切断机器人电源。重载连接器接口定义，如下图 4-16 所示。
30
JAKA Zu 12 v1.0
图 4-16 重载连接器接口定义图
警告：
1.禁止在机器人未完全断电时，断开机器人电缆。
2.禁止延长或改装原线缆。
4.5 工具端输入输出接口
工具端输入输出接口简称 TIO（Tool Input and Output） 布置在机器人工具法兰侧面，包括两个数字量输入，
两个数字量输出与一个模拟量输入，其接口定义请参考 4.5.1 章节：
如果需要选配 TIO 外部连接线，请拨打我们的快速咨询热线 400-006-2665。该连接线线束定义与规格如下
图 4-17 所示。
图 4-17 对外连接线
4.5.1 工具端 TIO 对外接口定义
工具端 TIO 对外接口定义表如下：
引脚 定义 I/O 线的颜色 描述
