1. 安全指南 INS-NXTMJC-5.1S
16 模组搬运轨道使用说明书
1.5 紧急停止按钮
1.5.1 模组搬运轨道
紧急情况时，请按下搬运轨道操作面板上的红色紧急停止按钮停止机器。紧急停止按钮的位
置如下所示。
INS-NXTMJC-5.1S 2. 概要
模组搬运轨道使用说明书 17
2. 概要
2.1 模组搬运轨道
NXT 模组搬运轨道是设置在 NXT 的基座上，从前工序机器（模组 ) 处取得电路板，向后工序
机器 （模组）传送电路板的装置。

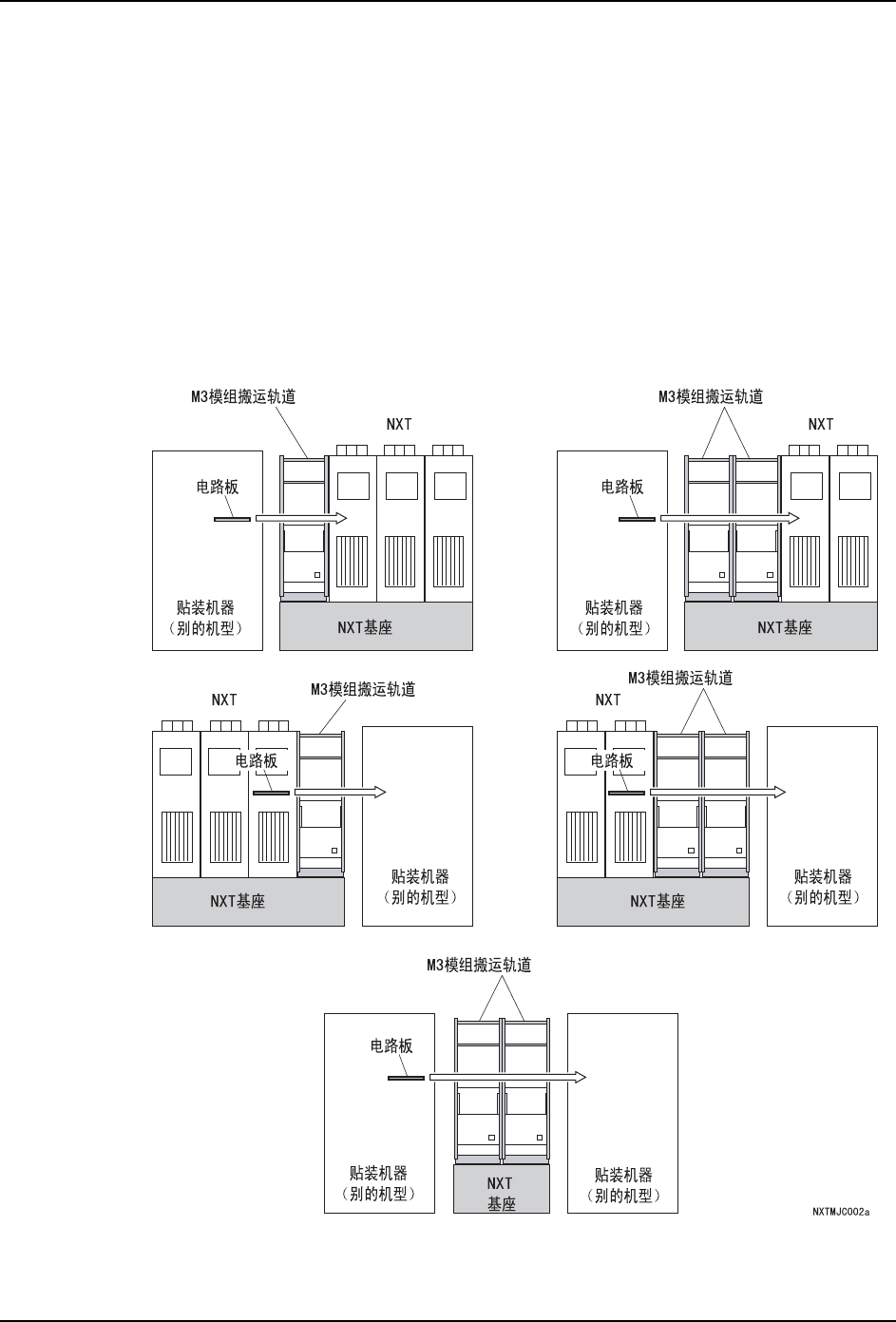

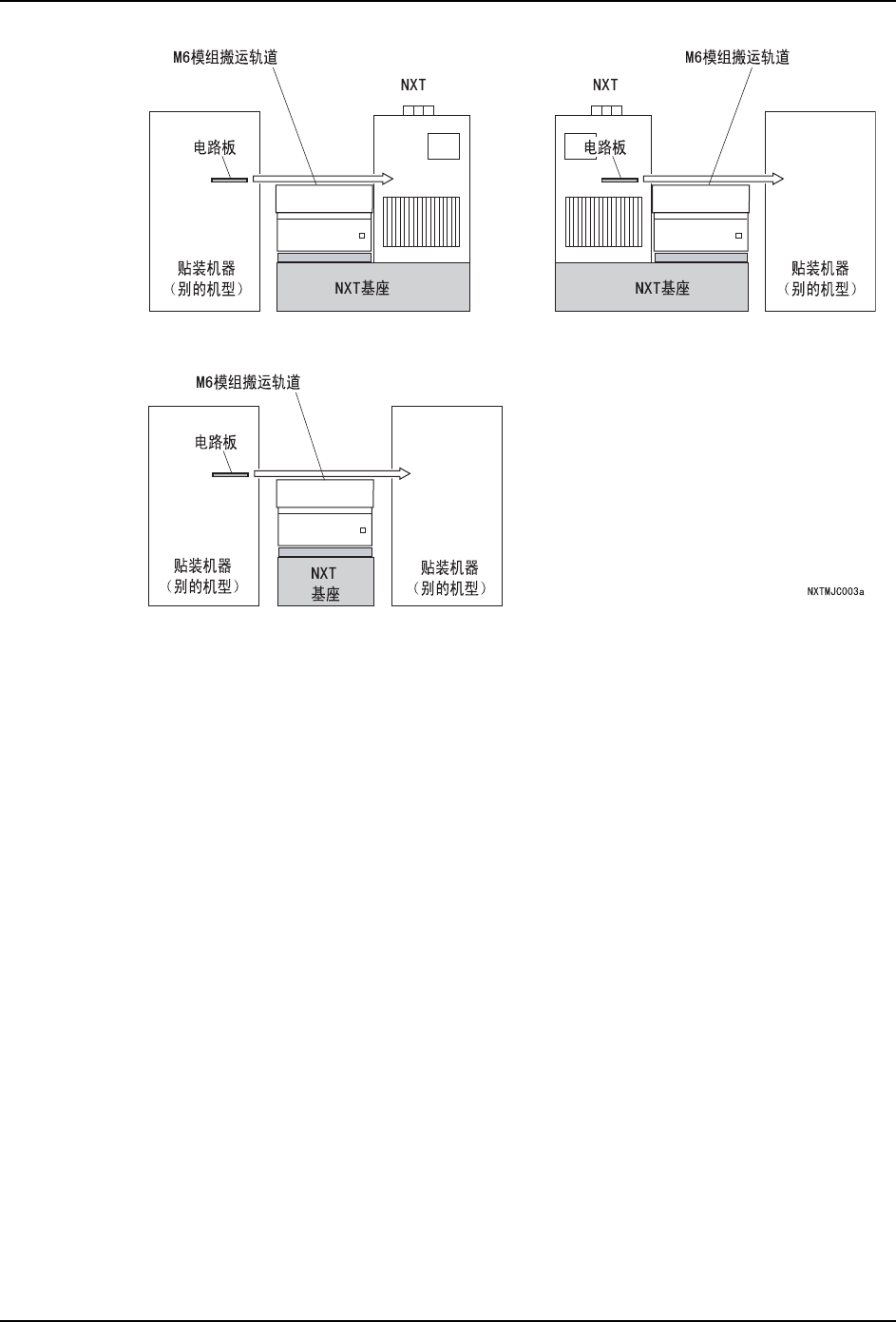

NXT模组搬运轨道存在着M3型和M6型的2种类型。也可以将2台M3型模组搬运轨道作为
双模组进行配置。
与贴装模组相同，使用 MCU （模组交换车）进行从基座上拉出或安装到基座上的作业。
模组搬运轨道的设置位置必须在基座的左端或右端。不能设置在贴装模组的中间。
备注 )这里，以正流向 （左→右）连接为例进行说明。
2. 概要 INS-NXTMJC-5.1S
18 模组搬运轨道使用说明书
