3. 安装 INS-NXTMJC-5.1S 42 模组搬运轨道使用说明书 3.2.4 连接方法：4M/4M-2 基座逆流向 （左←右） 备注 )下图表示 4M- 2 基座的例子。 M/4M-2 基座逆流向 （左←右）＞在基座的左侧设置模组搬运轨道时 方法 1. 使用线缆 (R H2518*) 连接左 端模组搬运轨道的 [ 连 接到后工序 ] 接插 件和左侧基座接插 件 (I/F CN1)。 2. 使用线缆 (RH2518*) 连接模组搬…
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 41
4M/4M-2 基座正流向 （左→右）＞只是在基座的两端设置模组搬运轨道时
方法

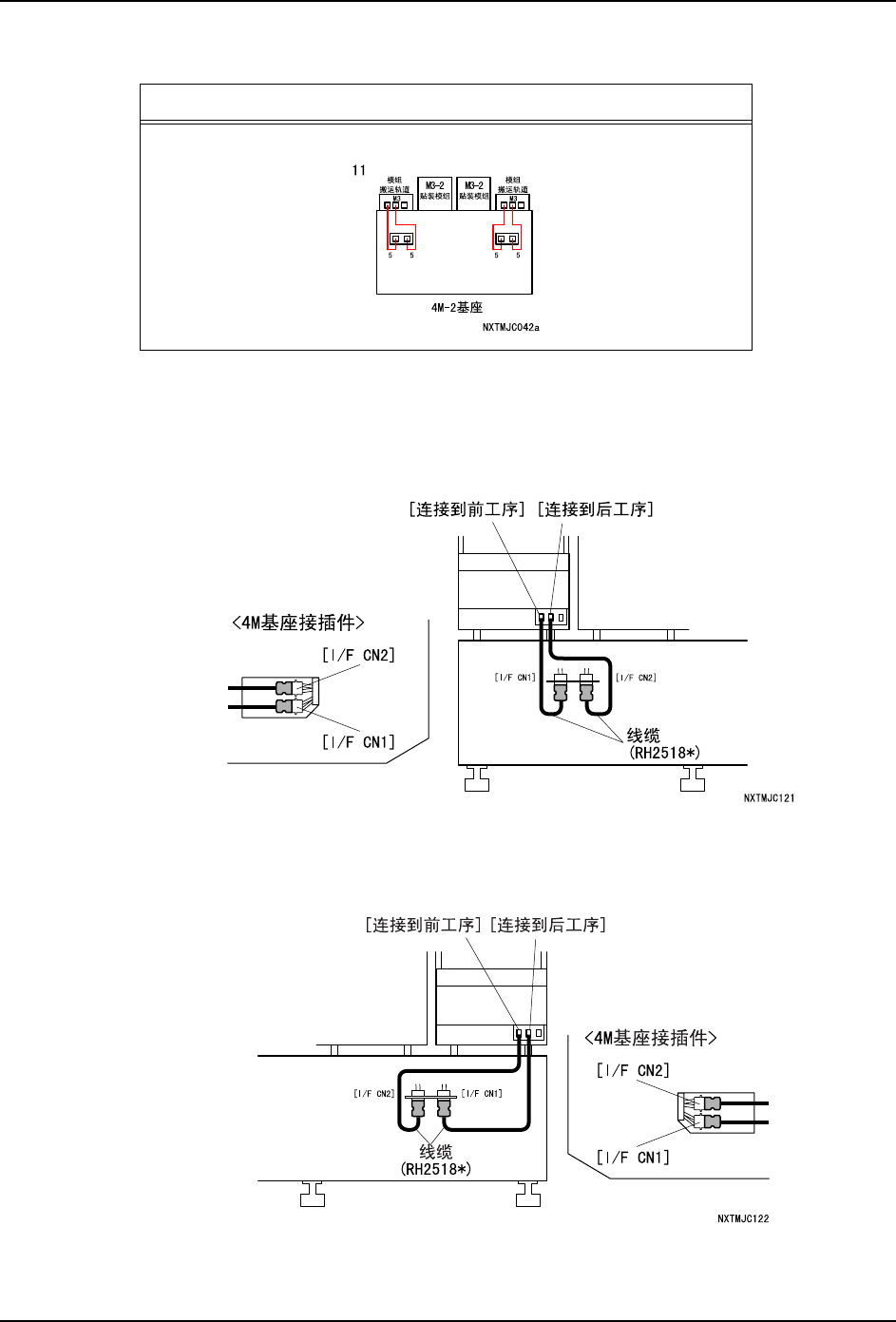

1. 使用线缆 (RH2518*) 连接左端模组搬运轨道的 [ 连接到前工序 ] 接插件和左侧基座接插
件 (I/F CN1)。使用线缆 (RH2518*) 连接左端模组搬运轨道的 [ 连接到后工序 ] 接插件和
左侧基座接插件 (I/F CN2)。
2. 使用线缆 (RH2518*) 连接右端模组搬运轨道的 [ 连接到前工序 ] 接插件和右侧基座接插
件 (I/F CN2)。使用线缆 (RH2518*) 连接右端模组搬运轨道的 [ 连接到后工序 ] 接插件和
左侧基座接插件 (I/F CN1)。
连接类型
3. 安装 INS-NXTMJC-5.1S
42 模组搬运轨道使用说明书
3.2.4 连接方法：4M/4M-2 基座逆流向 （左←右）
备注 )下图表示 4M-2 基座的例子。
M/4M-2 基座逆流向 （左←右）＞在基座的左侧设置模组搬运轨道时
方法

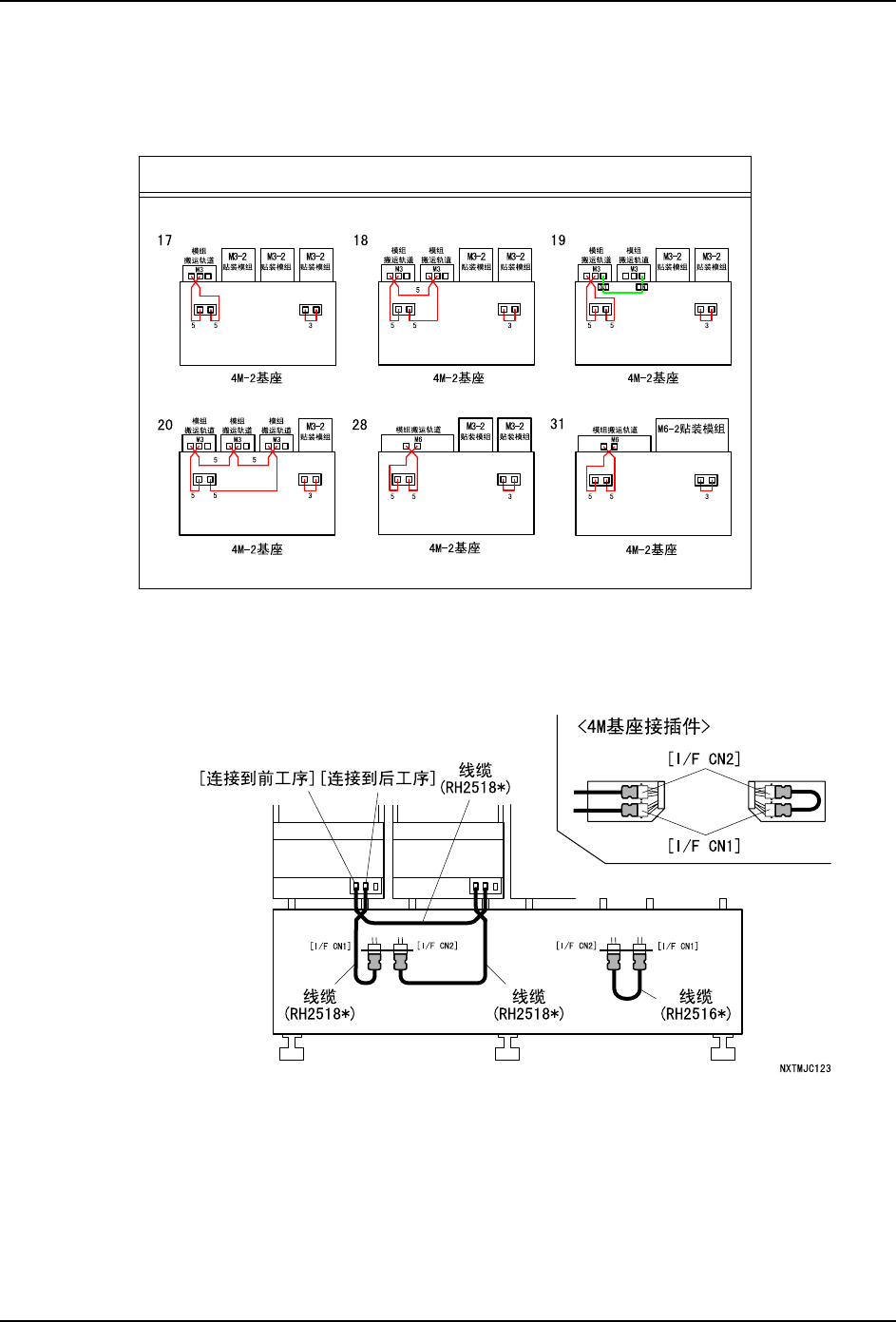

1. 使用线缆 (RH2518*) 连接左端模组搬运轨道的 [ 连接到后工序 ] 接插件和左侧基座接插
件 (I/F CN1)。
2. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到前工序 ] 接插件和该右侧模组搬运轨
道的 [ 连接到后工序 ] 接插件。如果没有右侧模组搬运轨道，则连接到左侧基座接插件
[I/F CN2]。
3. 因为右侧基座接插件不被使用，所以使用线缆 (RH2516*) 串联 [I/F CN1] 和 [I/F CN2]
（基座接插件被设置着的情况）。
连接类型
NXTMJC043b
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 43

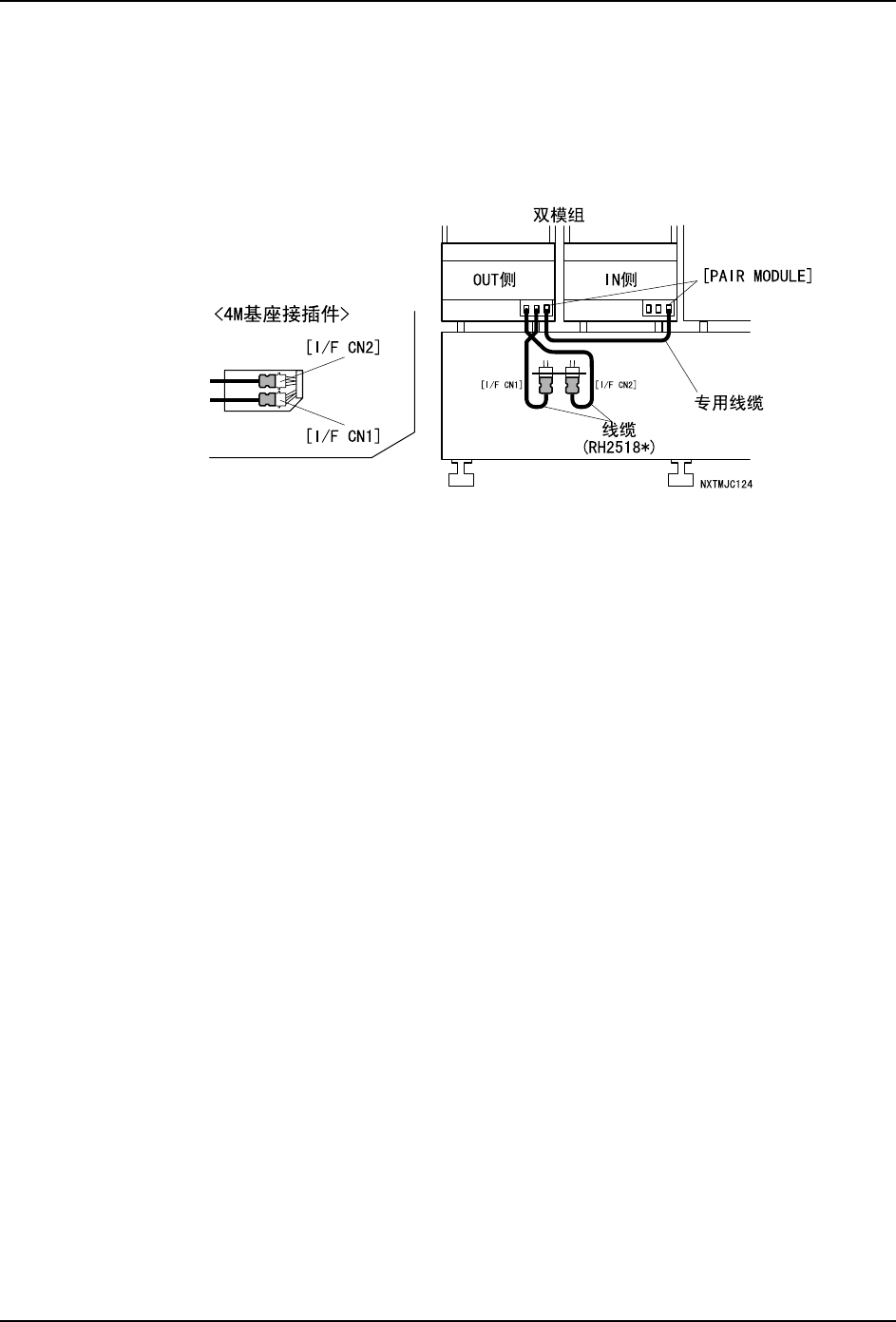

4. 〈双模组时〉
像类型19那样，将2台M3模组搬运轨道作为双模组使用时，使用线缆(RH2518*) 连接
OUT 侧（图中为左侧）模组的 [ 连接到后工序 ] 接插件和左侧基座接插件 [I/F CN1]。使
用线缆 (RH2518*) 连接 OUT 侧模组的 [ 连接到前工序 ] 接插件和左侧基座接插件 [I/F
CN2]。并且，使用专用线缆连接双模组的 IN 侧模组的 [PAIR MODULE] 接插件和 OUT 侧模
组的 [PAIR MODULE] 接插件。
