3. 安装 INS-NXTMJC-5.1S 28 模组搬运轨道使用说明书 3.2 信号线的连接 3.2.1 连接类型 下图表示模组搬运轨道和贴装模 组的配置以及信号线的连接。 请找出类型号码和线缆号码。 下图是表示基座上的接插件被设 置在左右两侧的例子， 但是， 由于在搭载贴装模组的 一侧不 需要接插件，因此有可能只是在 一侧设置接插件按。 4M/4M-2 基座正流向 （左→右）时 备注 )下图表示 4M- 2 基座的例子。
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 27

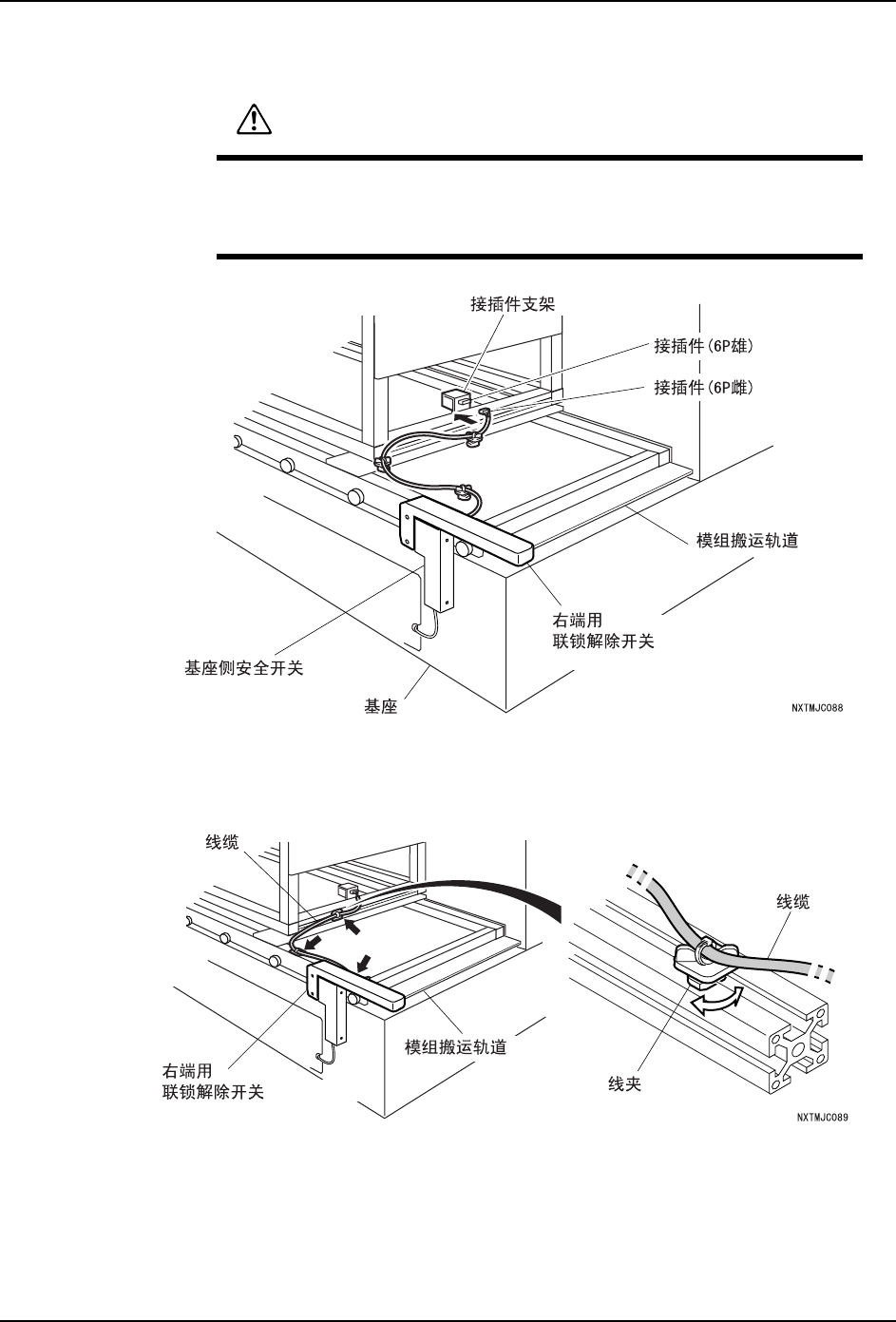

6. 将联锁解除开关的接插件 （6P 雌）连接到模组搬运轨道后侧的接插件 （6P 雄）上。
7. 在模组搬运轨道的铝制框架的槽内插入联锁解除开关附属线缆的线夹（3 个）。请调整夹
紧位置，使得线缆从模组搬运轨道中不露出，然后 90 度旋转线夹进行固定。
注意 )线夹通过 90 度旋转能够自由地装拆。在旋转线缆时，请注意不要损伤线缆。
注意
随着模组搬运轨道搭载位置的变更或调整，需要拆下联锁解除开关，从模
组搬运轨道后侧的接插件处拆下联锁解除开关线缆。此时，不准拆下模组
搬运轨道后侧的接插件支架等。
3. 安装 INS-NXTMJC-5.1S
28 模组搬运轨道使用说明书
3.2 信号线的连接
3.2.1 连接类型

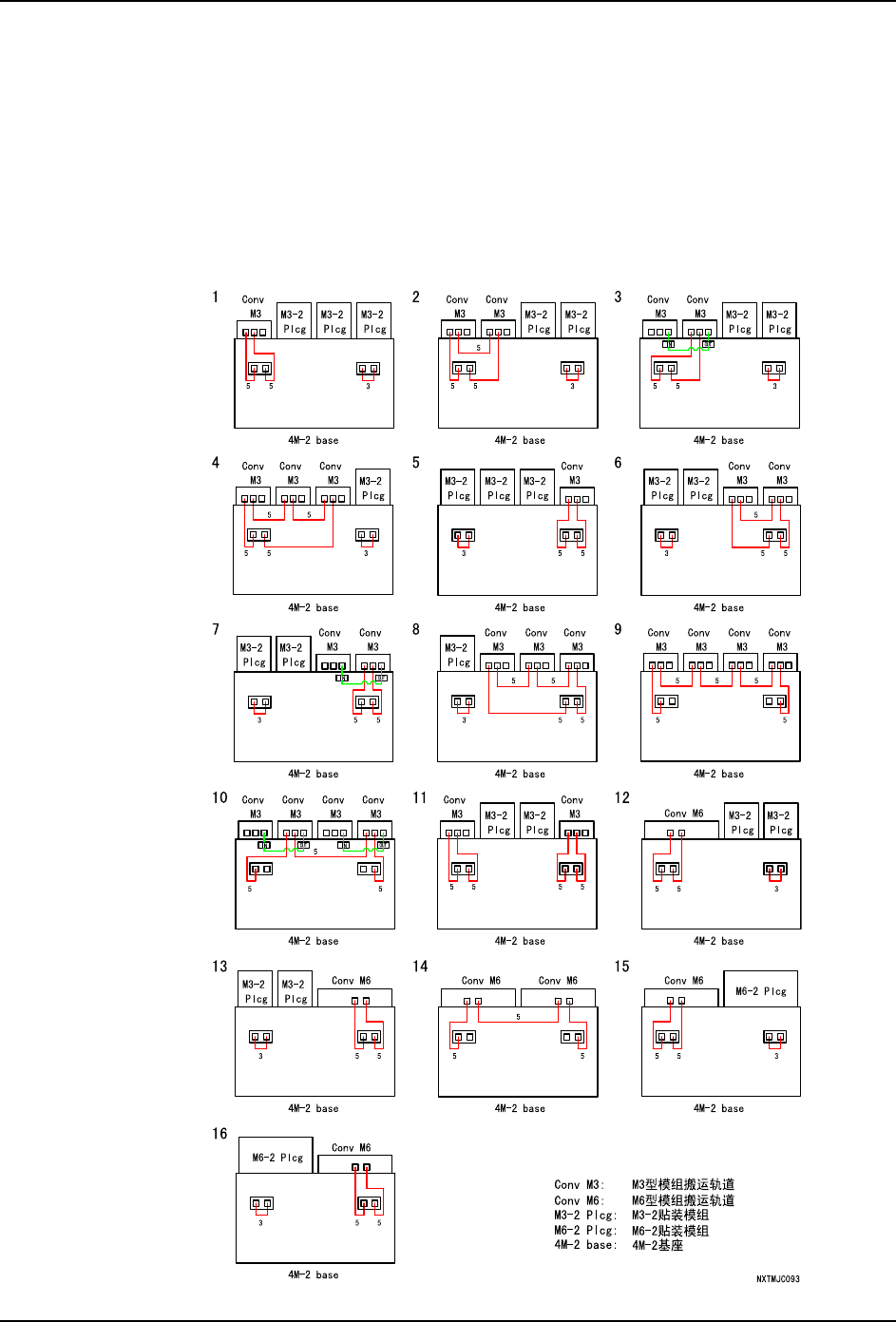

下图表示模组搬运轨道和贴装模组的配置以及信号线的连接。请找出类型号码和线缆号码。
下图是表示基座上的接插件被设置在左右两侧的例子，但是，由于在搭载贴装模组的一侧不
需要接插件，因此有可能只是在一侧设置接插件按。
4M/4M-2 基座正流向 （左→右）时
备注 )下图表示 4M-2 基座的例子。
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 29
4M/4M-2 基座逆流向 （左←右）时
备注 )下图表示 4M-2 基座的例子。
17 18 19
20 21 22
23 24 25
26 27
29
32
30 31
28
