3. 安装 INS-NXTMJC-5.1S 58 模组搬运轨道使用说明书 3.2.7 连接方法：2M-2 基座正流向 （左→右） 2M-2 基座正流向 （左→右）＞在基座的左侧设置 M3 模组搬运轨道时 方法 1. 使用线缆 (RH2518*) 连接模组搬运轨道 的 [ 连接到前工序 ] 接插件和左侧基座接插件 (I/ F CN1)。 2. 使用线缆 (RH2518*) 连接模组搬运轨道 的 [ 连接到后工序 ] 接插件和左侧基座接插件…
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 57
2M 基座正流向 （左←右）＞在基座上设置 M6 模组搬运轨道时
方法
1. 使用线缆 （RH2522*）和 （RH2137*）连接模组搬运轨道的 [ 连接到后工序 ] 接插件和后
工序机器的电路板搬运 I/F 接插件。
2. 使用线缆 （RH2518*）连接模组搬运轨道的 [ 连接到前工序 ] 接插件和基座的 [I/F CN1]
接插件。
3. 在自立控制盘上不连接信号线。
连接类型
3. 安装 INS-NXTMJC-5.1S
58 模组搬运轨道使用说明书
3.2.7 连接方法：2M-2 基座正流向 （左→右）
2M-2 基座正流向 （左→右）＞在基座的左侧设置 M3 模组搬运轨道时
方法
1. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到前工序 ] 接插件和左侧基座接插件 (I/
F CN1)。
2. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到后工序 ] 接插件和左侧基座接插件 [I/
F CN2]。
3. 因为右侧基座接插件不被使用，所以使用线缆 (RH2516*) 串联 [I/F CN1] 和 [I/F CN2]
（基座接插件被设置着的情况）。
连接类型
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 59

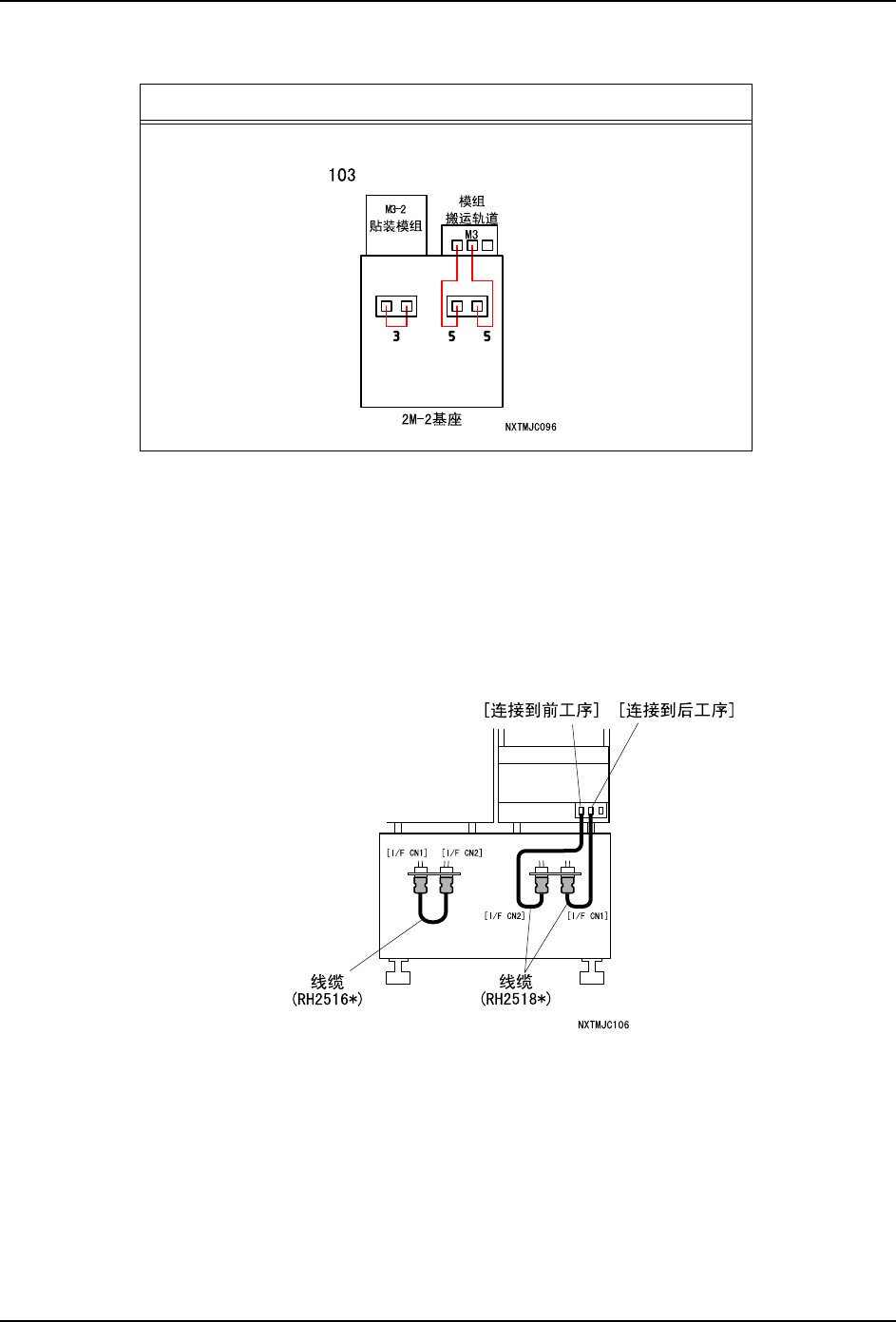

2M-2 基座正流向 （左→右）＞在基座的右侧设置 M3 模组搬运轨道时
方法
1. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到前工序 ] 接插件和右侧基座接插件 (I/
F CN2)。
2. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到后工序 ] 接插件和右侧基座接插件 [I/
F CN1]。
3. 因为左侧基座接插件不被使用，所以使用线缆 (RH2516*) 串联 [I/F CN1] 和 [I/F CN2]
（基座接插件被设置着的情况）。
连接类型
