INS-NXTMJC-5.1S 3. 安装 模组搬运轨道使用说明书 25 3.1.3 联锁解除开关的安装 〈在基座两端安装 M3 模组搬运轨道时〉 将模组搬运轨道安装在基座上之后 ，基座的两 端的模组搬运轨道需要进行联锁解除开关的 安装作业。 从安全角度出发， 在基座的 两侧安装了侧盖联锁开关， 当没有 安装侧盖时机器就无法运转。 如果贴装模组在基座的一端时， 因安装着侧盖而联锁被解除， 但是， 模组搬运轨道由于无法 安装贴装模组用的侧…
3. 安装 INS-NXTMJC-5.1S
24 模组搬运轨道使用说明书
3.1.2 使用 M3 双模组时的连接方法
1. 提起右侧模组搬运轨道的左下方的联结棒的操纵杆，使其向左方向滑动。
2. 放下操纵杆，锁住连接棒的滑动。
由此能够防止模组搬运轨道单独从基座上脱落。
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 25
3.1.3 联锁解除开关的安装
〈在基座两端安装 M3 模组搬运轨道时〉
将模组搬运轨道安装在基座上之后，基座的两端的模组搬运轨道需要进行联锁解除开关的
安装作业。
从安全角度出发，在基座的两侧安装了侧盖联锁开关，当没有安装侧盖时机器就无法运转。
如果贴装模组在基座的一端时，因安装着侧盖而联锁被解除，但是，模组搬运轨道由于无法
安装贴装模组用的侧盖，因此，直接使用就无法运转。
由此，需要在模组搬运轨道的铝制框架上安装联锁解除用的开关，使得机器能够运转。

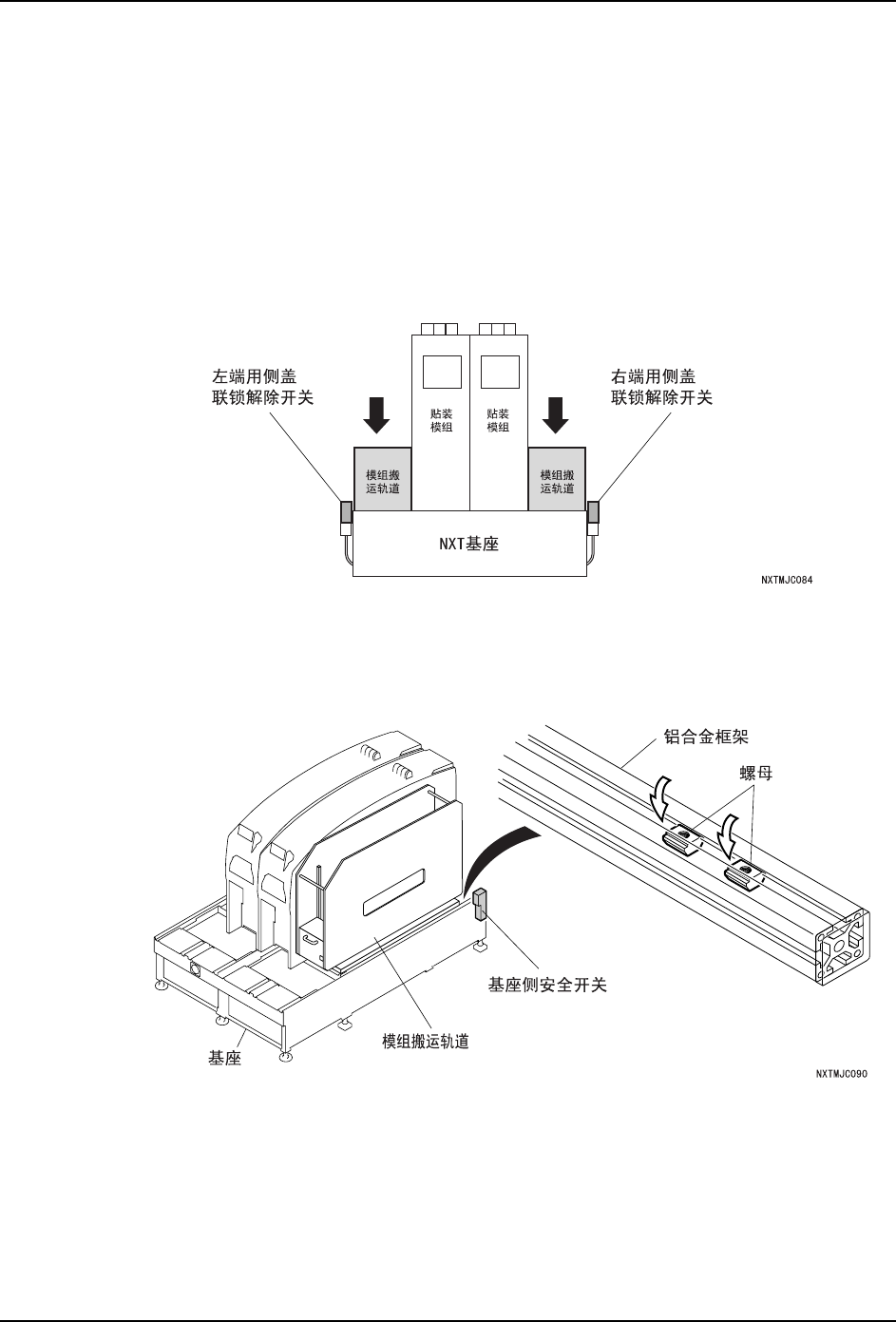

联锁解除开关分左端用和右端用 2 种。根据模组搬运轨道的安装位置进行调整安装。另外，
由于安装和调整方法左右是相同的，因此，本书以安装在右侧的情况为例进行说明。
安装方法
1. 确认模组搬运轨道已完全安装在基座上。
2. 在基座侧安全开关旁边的模组搬运轨道的铝制框架槽内插入螺母 （2 个）。
3. 安装 INS-NXTMJC-5.1S
26 模组搬运轨道使用说明书

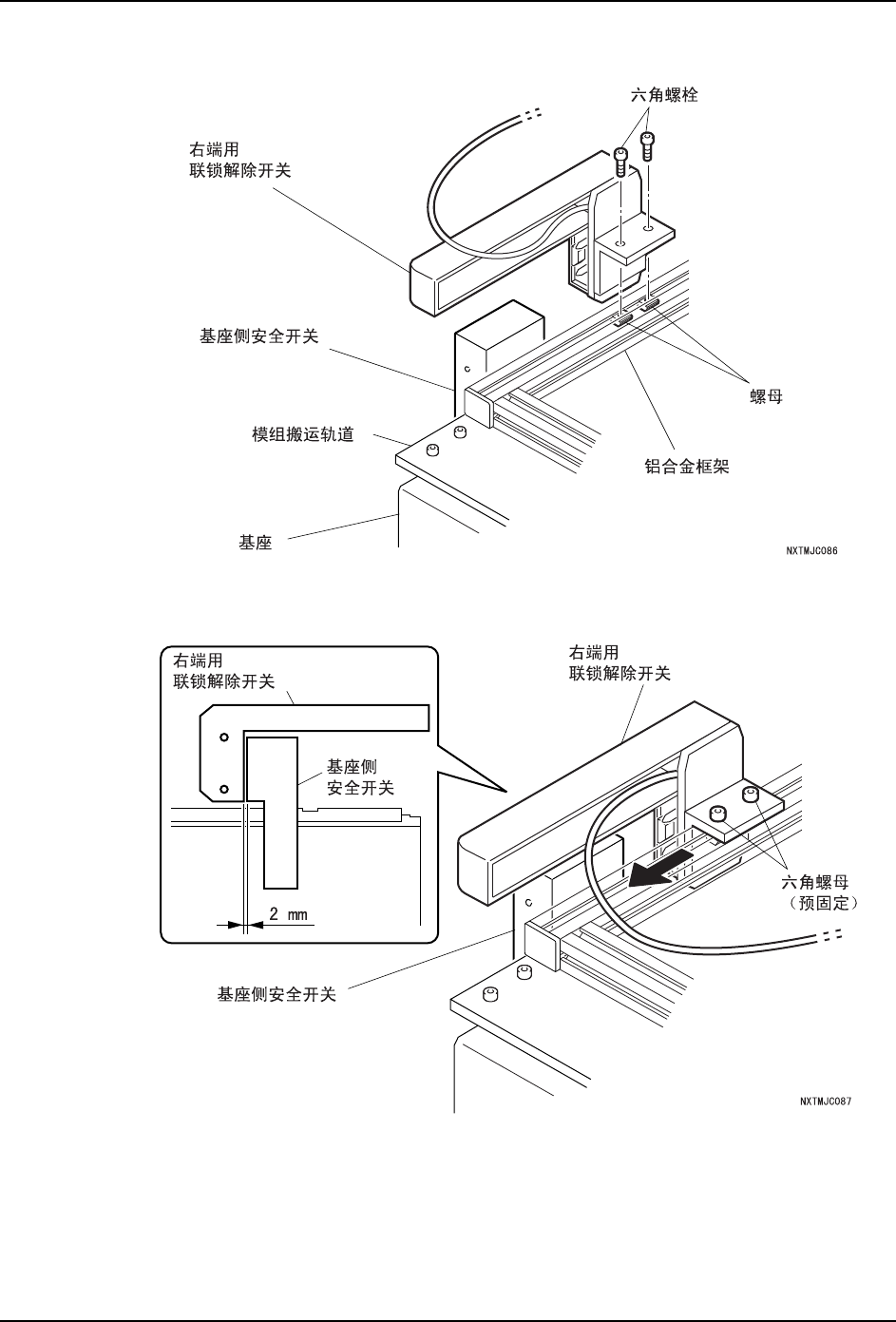

3. 使用六角螺栓 （2 个）将联锁解除开关预固定在铝制框架槽内的螺母上。
4. 使预安装在模组搬运轨道上的联锁解除开关向基座侧安全开关方向滑动，调整到开关间
的尺寸如图示的 2 mm。
5. 完全旋紧预固定的六角螺母 （2 个），联锁解除开关被完全固定在模组搬运轨道上。
