3. 安装 INS-NXTMJC-5.1S 34 模组搬运轨道使用说明书 2M-2 基座 101 2 - - - - 102 1 2 - - - 103 1 2 - - - 104 - 3 - - - 105 - 2 - - 1 106 - 2 - - - 107 2 - - - - 108 1 2 - - - 109 1 2 - - - 110 - 3 - - - 111 - 2 - - 1 112 - 2 - - - 信号线根数类…

INS-NXTMJC-5.1S 3. 安装

模组搬运轨道使用说明书 33

17 1 2 - - -

18 1 3 - - -

19 1 2 - - 1

20 1 4 - - -

21 1 2 - - -

22 1 3 - - -

23 1 2 - - 1

24 1 4 - - -

25 - 5 - - -

26 - 3 - - 2

27 - 4 - - -

28 1 2 - - -

29 1 2 - - -

30 - 3 - - -

31 1 2 - - -

32 1 2 - - -

信号线根数

类型图 RH2516*

(3)

RH2518*

(5)

RH2522*

(6)

RH2521*

(7)

双模组专用线缆

2M 基座

33 1 - 1 1 -

34 - 2 - - -

35 - 2 1 - -

36 - 1 1 - 1

37 - 1 1 - -

38 1 - 1 - -

39 - 2 - - -

40 - 2 1 - -

41 - 1 1 - 1

42 - 1 1 - -

信号线根数

类型图 RH2516*

(3)

RH2518*

(5)

RH2522*

(6)

RH2521*

(7)

双模组专用线缆

3. 安装 INS-NXTMJC-5.1S

34 模组搬运轨道使用说明书

2M-2 基座

101 2 - - - -

102 1 2 - - -

103 1 2 - - -

104 - 3 - - -

105 - 2 - - 1

106 - 2 - - -

107 2 - - - -

108 1 2 - - -

109 1 2 - - -

110 - 3 - - -

111 - 2 - - 1

112 - 2 - - -

信号线根数

类型图 RH2516*

(3)

RH2518*

(5)

RH2522*

(6)

RH2521*

(7)

双模组专用线缆

INS-NXTMJC-5.1S 3. 安装

模组搬运轨道使用说明书 35

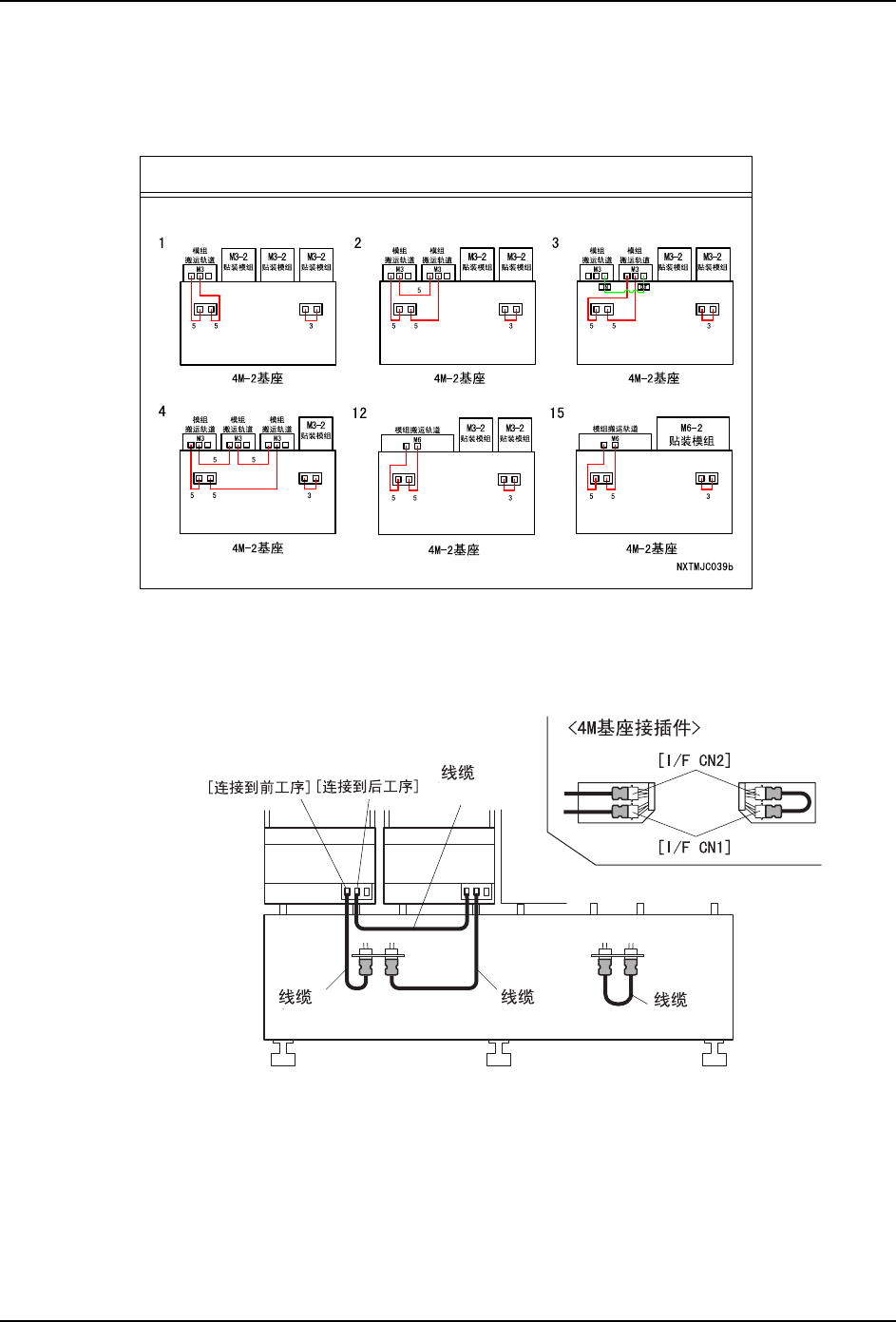

3.2.3 连接方法：4M/4M-2 基座正流向（左→右）

备注 )下图表示 4M-2 基座的例子。

4M/4M-2 基座正流向（左→右）＞在基座的左侧设置模组搬运轨道时

方法

1. 使用线缆 (RH2518*) 连接左端模组搬运轨道的 [ 连接到前工序 ] 接插件和左侧基座接插

件 (I/F CN1)。

2. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到后工序 ] 接插件和该后工序模组搬运

轨道的 [ 连接到前工序 ] 接插件。如果没有后工序模组搬运轨道，则连接到左侧基座接

插件 [I/F CN2]。

3. 因为右侧基座接插件不被使用，所以使用线缆 (RH2516*) 串联 [I/F CN1] 和 [I/F CN2]

（基座接插件被设置着的情况）。

连接类型

NXTMJC115

[ ][ ]

(RH2518*)

(RH2518*) (RH2518*) (RH2516*)

[I/F CN1] [I/F CN1]

[I/F CN2] [I/F CN2]
