3. 安装 INS-NXTMJC-5.1S 46 模组搬运轨道使用说明书 4M/4M-2 基座逆流向 （左←右）＞在基座上全部设置模组搬运轨道时 方法 1. 使用线缆 (R H2518*) 连接 左端模组搬运轨道的 [ 连 接到后工序 ] 接插 件和左侧基座接插 件 (I/F CN1)。 2. 使用线缆 (RH2518*) 连接模组搬运轨 道的 [ 连接到前工序 ] 接插件和该右侧模组搬运轨 道的 [ 连接到后工序 ] 接插件。 3. …
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 45
4. 〈双模组时〉
像类型23那样，将2台M3模组搬运轨道作为双模组使用时，使用线缆(RH2518*) 连接
OUT 侧（图中为左侧）模组的 [ 连接到后工序 ] 接插件和右侧基座接插件 [I/F CN2]。使
用线缆 (RH2518*) 连接 OUT 侧模组的 [ 连接到前工序 ] 接插件和右侧基座接插件 [I/F
CN1]。并且，使用专用线缆连接双模组的 IN 侧模组的 [PAIR MODULE] 接插件和 OUT 侧模
组的 [PAIR MODULE] 接插件。
3. 安装 INS-NXTMJC-5.1S
46 模组搬运轨道使用说明书
4M/4M-2 基座逆流向 （左←右）＞在基座上全部设置模组搬运轨道时
方法
1. 使用线缆 (RH2518*) 连接左端模组搬运轨道的 [ 连接到后工序 ] 接插件和左侧基座接插
件 (I/F CN1)。
2. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到前工序 ] 接插件和该右侧模组搬运轨
道的 [ 连接到后工序 ] 接插件。
3. 使用线缆 (RH2518*) 连接右端模组搬运轨道的 [ 连接到前工序 ] 接插件和右侧基座接插
件 (I/F CN1)。
连接类型
NXTMJC045b
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 47

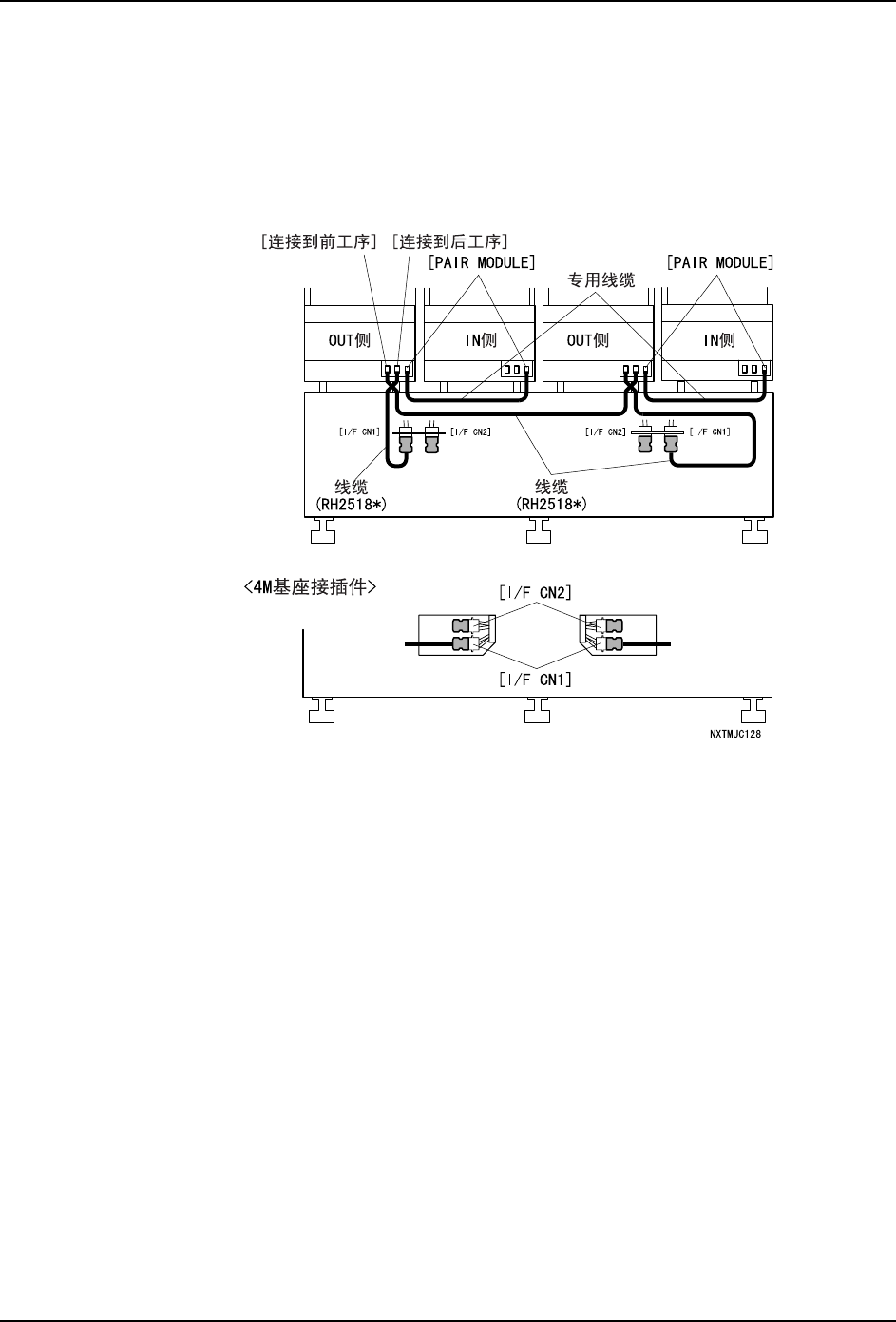

4. 双模组时〉
像类型 26 那样，将 4 台 M3 模组搬运轨道作为 2 组的双模组使用时，使用线缆 (RH2518*)
连接 OUT 侧（图中为左侧）模组的 [ 连接到后工序 ] 接插件和左侧基座接插件 [I/F CN1]。
使用线缆 (RH2518*) 连接 OUT 侧模组的 [ 连接到前工序 ] 接插件和前一双模组的 OUT 侧
模组的 [ 连接到后工序 ] 接插件。使用线缆 (RH2518*) 连接前一双模组的 OUT 侧模组的
[ 连接到前工序 ] 接插件和右侧基座接插件 [I/F CN1]。并且，使用专用线缆连接各双模
组的 IN 侧模组的 [PAIR MODULE] 接插件和 OUT 侧模组的 [PAIR MODULE] 接插件。
