INS-NXTMJC-5.1S 3. 安装 模组搬运轨道使用说明书 69 3.4 电路板搬运速度的调整 NXT 模组搬运轨道能够按 通道 1 和通道 2 分别调整电路板搬运速度。 注意 )该调整能够对单独运转时的模组搬运轨道和双模组运转时的 OUT 侧搬运轨道进行调整。 双模组运转时的调整仅仅对 OUT 侧搬运轨道有效， 对 IN 侧搬运轨道无效。想要调整 IN 侧搬运轨道时，请解除双模组连接。 3.4.1 调整方法 1. 将主电源用电…
3. 安装 INS-NXTMJC-5.1S
68 模组搬运轨道使用说明书

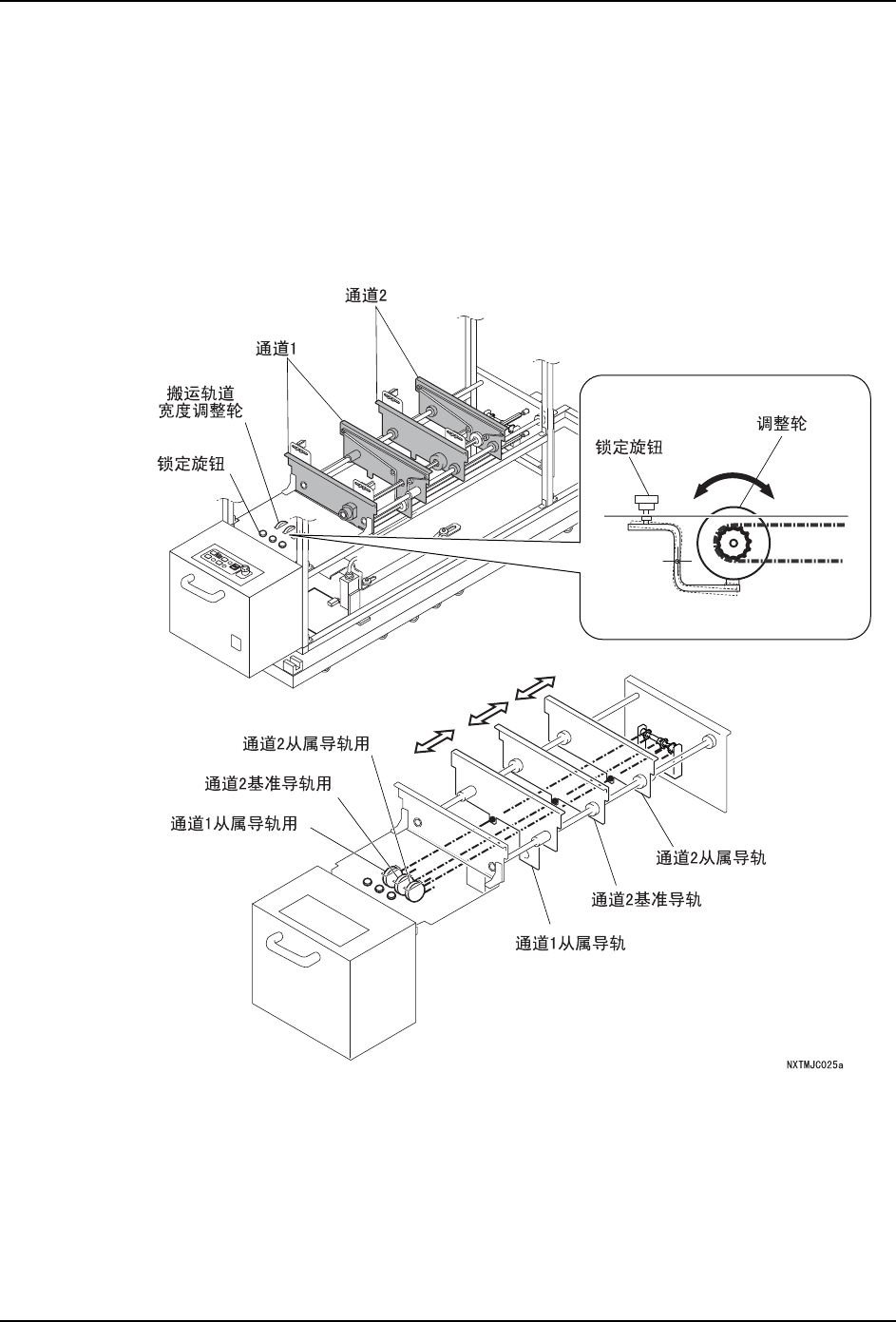

3.3 搬运轨道宽度的调整
NXT 模组搬运轨道的搬运轨道宽度调整是通过旋转操作面板前面的调整轮，手动进行的。
3.3.1 调整方法
1. 逆时针旋转调整轮前边 （靠身体侧）的锁定旋钮，解除调整轮的锁定。
2. 旋转调整轮，移动通道1从属导轨、通道2基准导轨、通道2从属导轨，调整搬运轨道宽度。
3. 旋转调整轮前边 （靠身体侧）的旋钮，锁定调整轮。
4. 调整到达传感器的位置。
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 69
3.4 电路板搬运速度的调整
NXT 模组搬运轨道能够按通道 1 和通道 2 分别调整电路板搬运速度。
注意 )该调整能够对单独运转时的模组搬运轨道和双模组运转时的OUT侧搬运轨道进行调整。
双模组运转时的调整仅仅对 OUT 侧搬运轨道有效，对 IN 侧搬运轨道无效。想要调整 IN
侧搬运轨道时，请解除双模组连接。
3.4.1 调整方法
1. 将主电源用电路保护器设置成 ON。

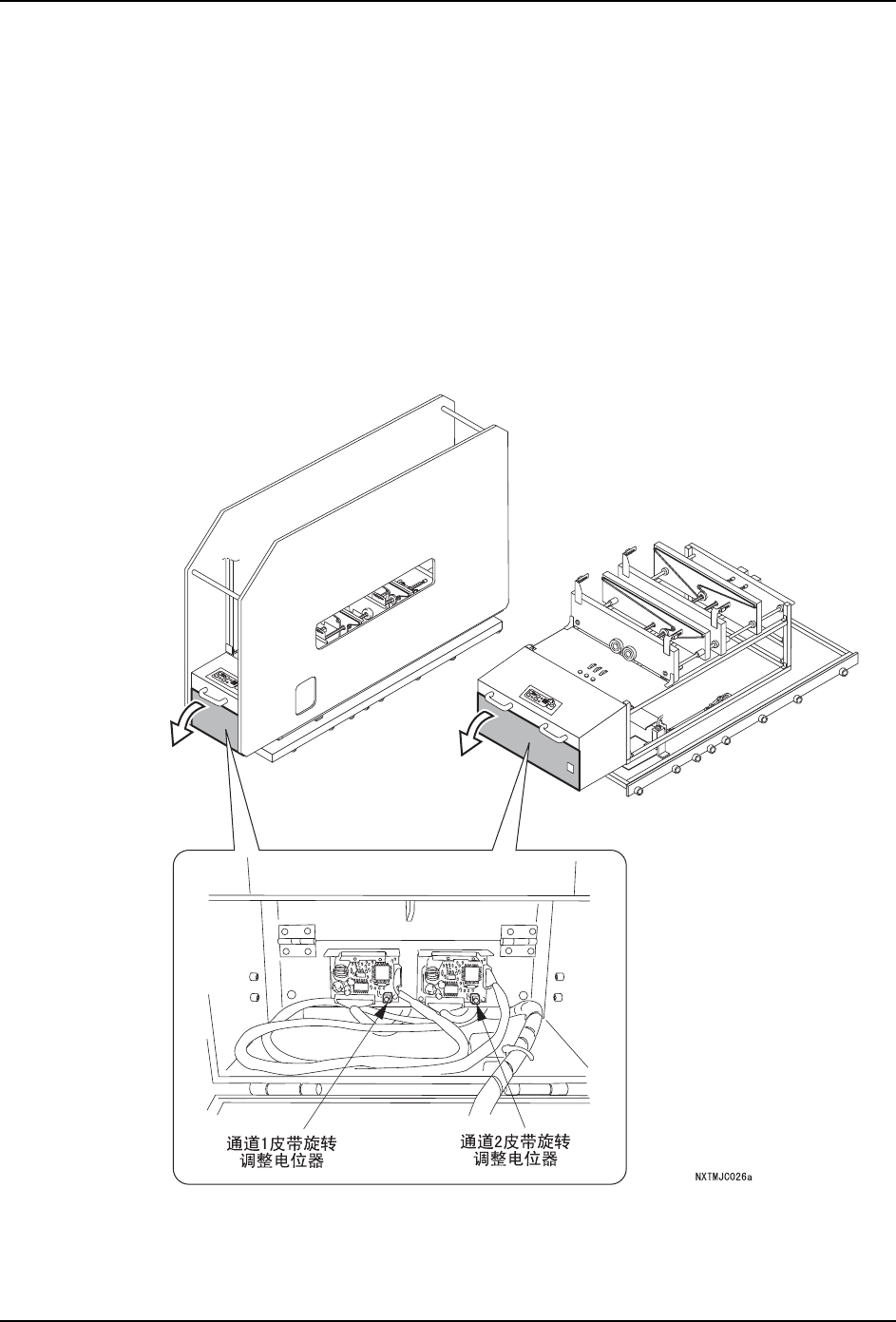

2. 打开 NXT 模组搬运轨道控制箱前面的门。
3. 按住操作面板的 [RESET] 按钮 2 秒以上。连续旋转输送带。
4. 旋转控制箱内的旋转调整轮，调整马达的速度。
5. 按下操作面板的 [RESET] 按钮。输送带停止。
6. 关闭 NXT 模组搬运轨道控制箱前面的门。
3. 安装 INS-NXTMJC-5.1S
70 模组搬运轨道使用说明书
MEMO:
