3. 安装 INS-NXTMJC-5.1S
38 模组搬运轨道使用说明书

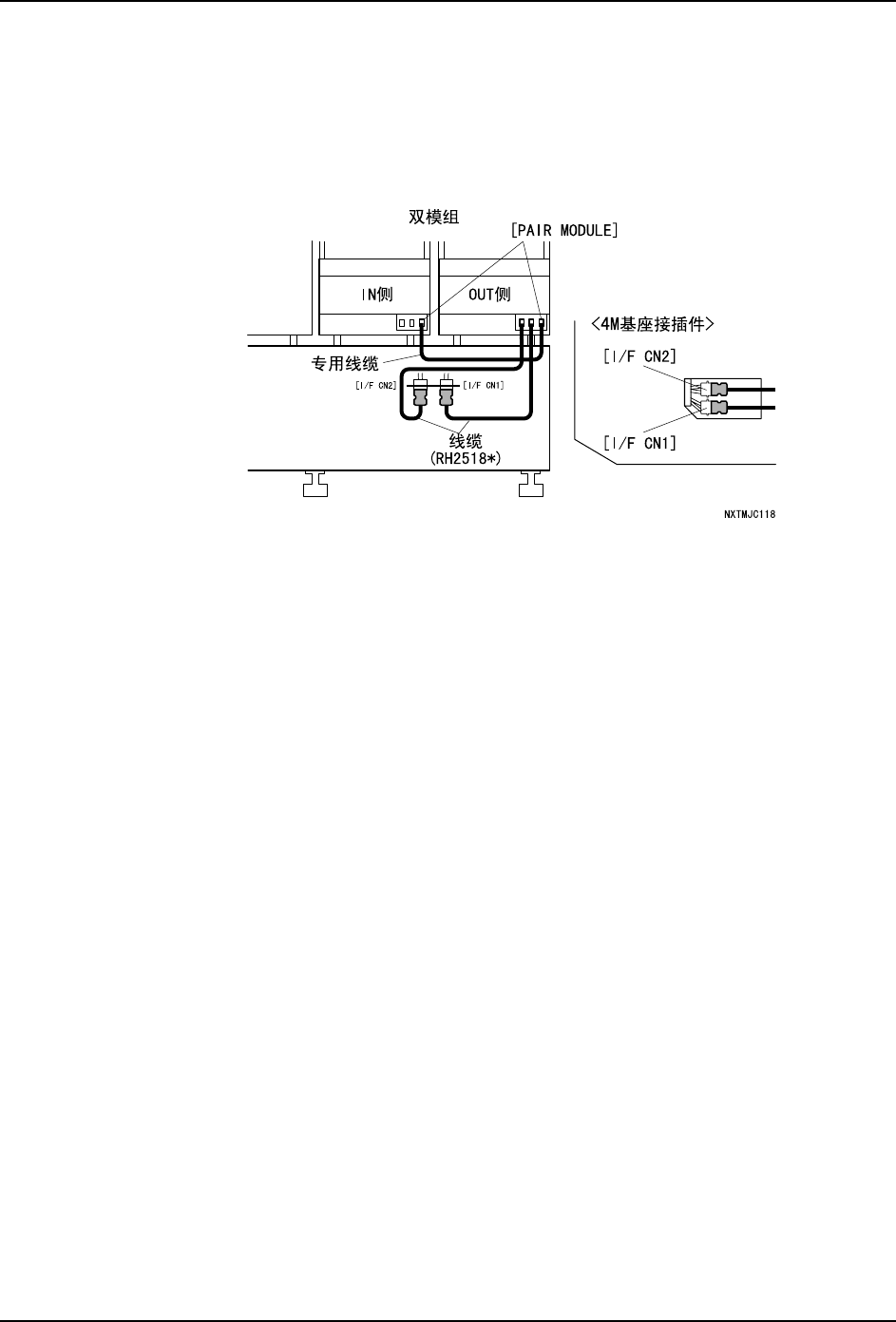

4. 〈双模组时〉
像类型 7 那样，将 2 台 M3 模组搬运轨道作为双模组使用时，使用线缆 (RH2518*) 连接
OUT 侧（图中为右侧）模组的 [ 连接到前工序 ] 接插件和右侧基座接插件 [I/F CN2]。使
用线缆 (RH2518*) 连接 OUT 侧模组的 [ 连接到后工序 ] 接插件和右侧基座接插件 [I/F
CN1]。并且，使用专用线缆连接双模组的 IN 侧模组的 [PAIR MODULE] 接插件和 OUT 侧模
组的 [PAIR MODULE] 接插件。
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 39

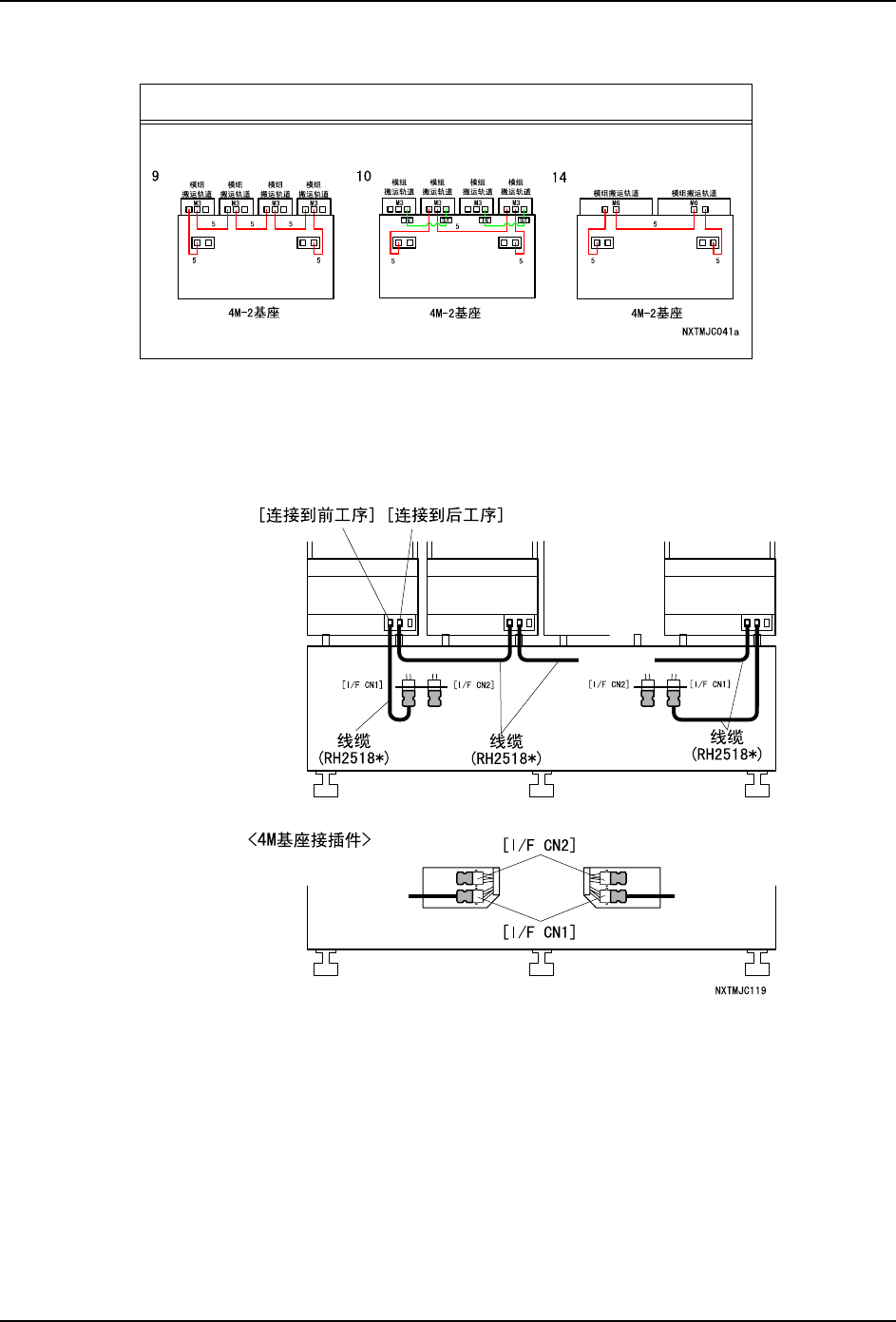

4M/4M-2 基座正流向 （左→右）＞在基座上全部设置模组搬运轨道时
方法
1. 使用线缆 (RH2518*) 连接左端模组搬运轨道的 [ 连接到前工序 ] 接插件和左侧基座接插
件 (I/F CN1)。
2. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到后工序 ] 接插件和该后工序模组搬运
轨道的 [ 连接到前工序 ] 接插件。
3. 使用线缆 (RH2518*) 连接右端模组搬运轨道的 [ 连接到后工序 ] 接插件和右侧基座接插
件 (I/F CN1)。
连接类型
3. 安装 INS-NXTMJC-5.1S
40 模组搬运轨道使用说明书

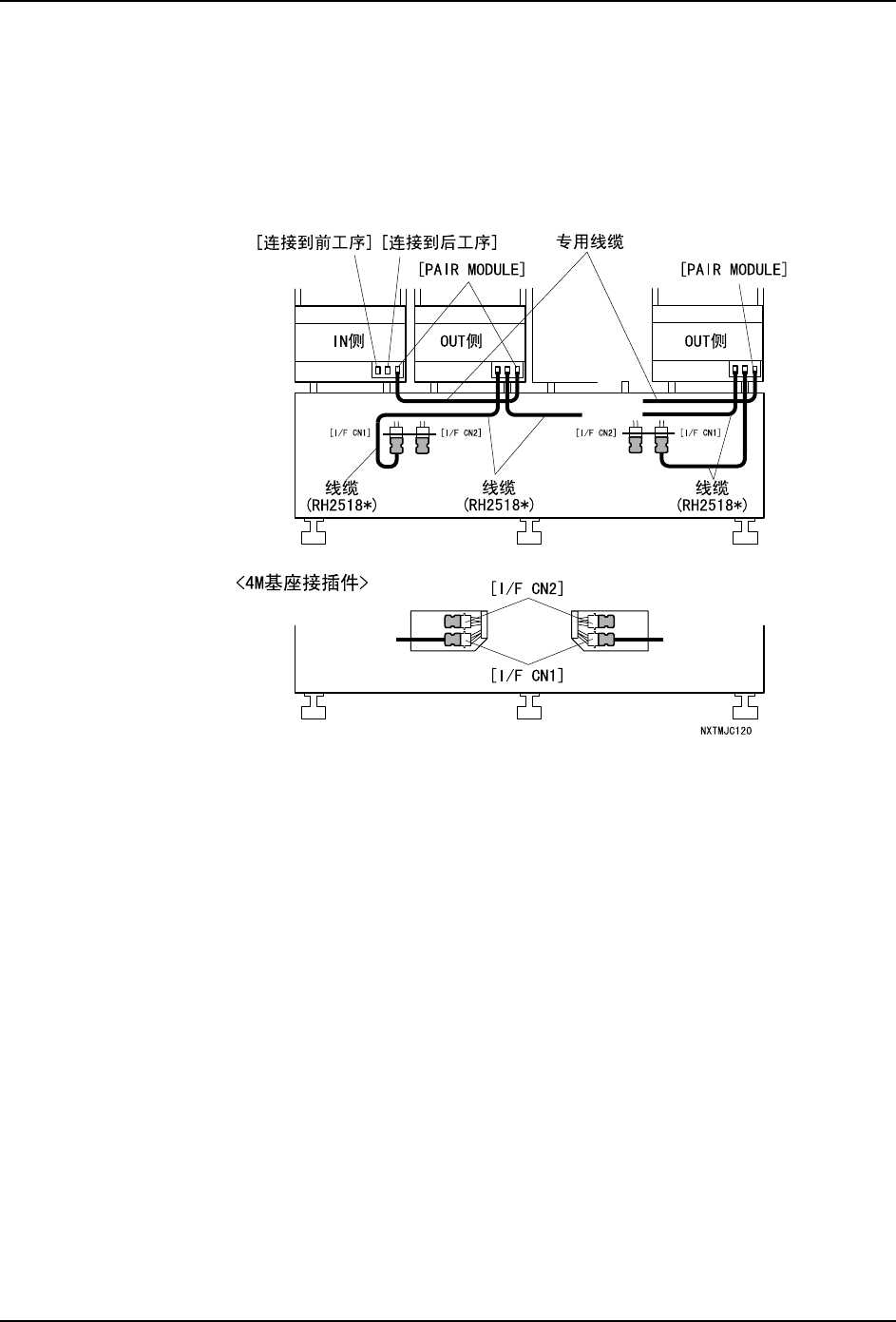

4. 〈双模组时〉
像类型10那样，将2台M3模组搬运轨道作为双模组使用时，使用线缆(RH2518*) 连接
OUT 侧（图中为右侧）模组的 [ 连接到前工序 ] 接插件和左侧基座接插件 [I/F CN1]。使
用线缆 (RH2518*) 连接 OUT 侧模组的 [ 连接到后工序 ] 接插件和下一双模组的 OUT 侧模
组的 [ 连接到前工序 ] 接插件。使用线缆 (RH2518*) 连接下一双模组的 OUT 侧模组的 [
连接到后工序 ] 接插件和右侧基座接插件 [I/F CN1]。并且，使用专用线缆连接各双模组
的 IN 侧模组的 [PAIR MODULE] 接插件和 OUT 侧模组的 [PAIR MODULE] 接插件。
