INS-NXTMJC-5.1S 3. 安装 模组搬运轨道使用说明书 35 3.2.3 连接方法：4M/4M-2 基座正流向 （左→右） 备注 )下图表示 4M- 2 基座的例子。 4M/4M-2 基座正流向 （左→右）＞在基座的左侧设置模组搬运轨道时 方法 1. 使用线缆 (RH2518*) 连接左端 模组搬运轨道的 [ 连接到前工 序 ] 接插件和左侧基座接插 件 (I/F CN1)。 2. 使用线缆 (R H2518*) 连接 模组…
3. 安装 INS-NXTMJC-5.1S
34 模组搬运轨道使用说明书
2M-2 基座
101 2 - - - -
102 1 2 - - -
103 1 2 - - -
104 - 3 - - -
105 - 2 - - 1
106 - 2 - - -
107 2 - - - -
108 1 2 - - -
109 1 2 - - -
110 - 3 - - -
111 - 2 - - 1
112 - 2 - - -
信号线根数
类型图 RH2516*
(3)
RH2518*
(5)
RH2522*
(6)
RH2521*
(7)
双模组专用线缆
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 35
3.2.3 连接方法：4M/4M-2 基座正流向 （左→右）
备注 )下图表示 4M-2 基座的例子。
4M/4M-2 基座正流向 （左→右）＞在基座的左侧设置模组搬运轨道时
方法
1. 使用线缆 (RH2518*) 连接左端模组搬运轨道的 [ 连接到前工序 ] 接插件和左侧基座接插
件 (I/F CN1)。
2. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到后工序 ] 接插件和该后工序模组搬运
轨道的 [ 连接到前工序 ] 接插件。如果没有后工序模组搬运轨道，则连接到左侧基座接
插件 [I/F CN2]。
3. 因为右侧基座接插件不被使用，所以使用线缆 (RH2516*) 串联 [I/F CN1] 和 [I/F CN2]
（基座接插件被设置着的情况）。
连接类型
NXTMJC115
[ ][ ]
(RH2518*)
(RH2518*) (RH2518*) (RH2516*)
[I/F CN1] [I/F CN1]
[I/F CN2] [I/F CN2]
3. 安装 INS-NXTMJC-5.1S
36 模组搬运轨道使用说明书

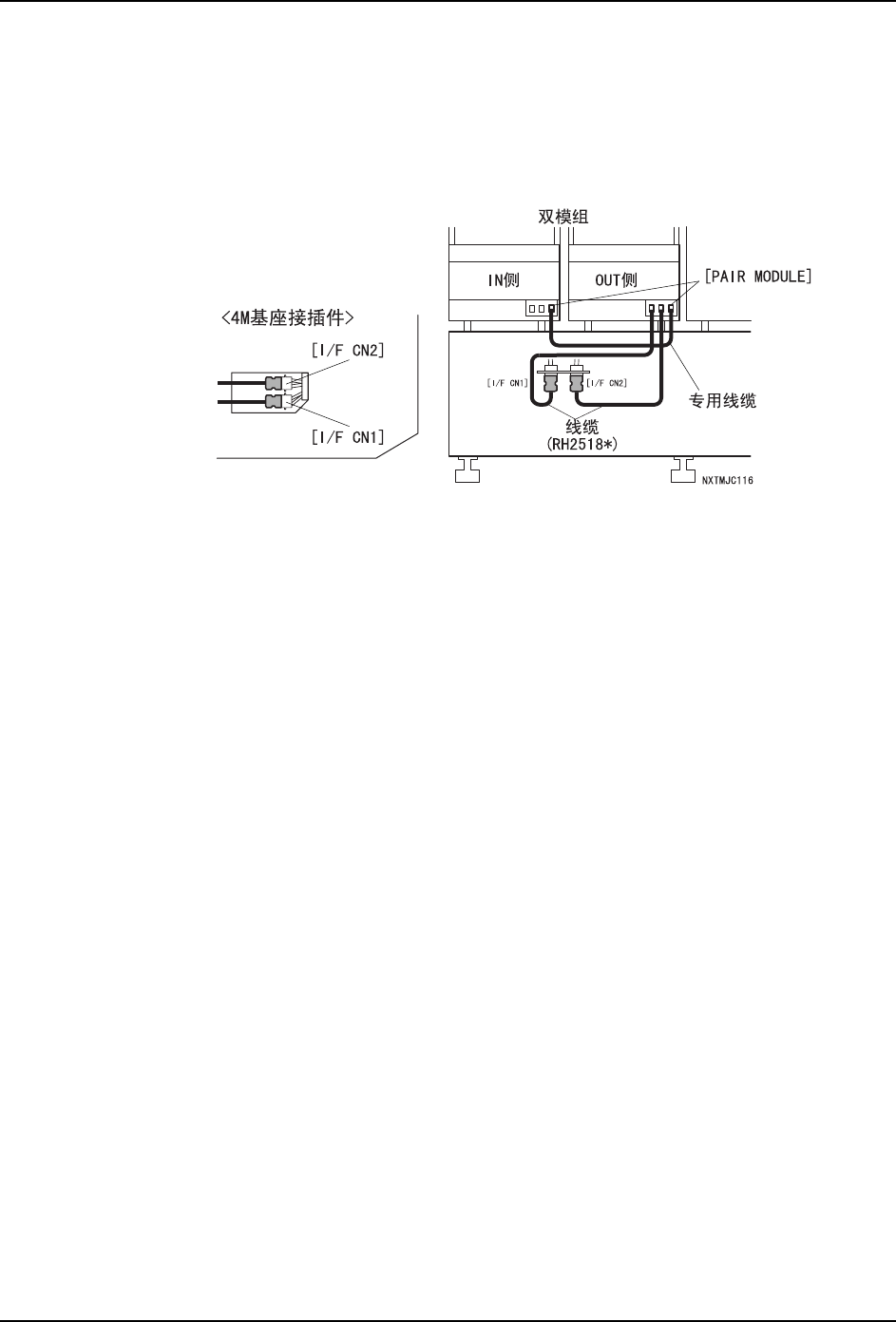

4. 〈双模组时〉
像类型 3 那样，将 2 台 M3 模组搬运轨道作为双模组使用时，使用线缆 (RH2518*) 连接
OUT 侧（图中为右侧）模组的 [ 连接到前工序 ] 接插件和左侧基座接插件 [I/F CN1]。使
用线缆 (RH2518*) 连接 OUT 侧模组的 [ 连接到后工序 ] 接插件和左侧基座接插件 [I/F
CN2]。并且，使用专用线缆连接双模组的 IN 侧模组的 [PAIR MODULE] 接插件和 OUT 侧模
组的 [PAIR MODULE] 接插件。
