INS-NXTMJC-5.1S 4. 各部的名称和功能
模组搬运轨道使用说明书 71
4. 各部的名称和功能
4.1 操作面板
4.1.1 LED 显示和开关类的说明
POWER （接通电源时亮灯）：
运转中亮灯。
DIRECTION （电路板流向选择）：
选择电路板的流向。
LEFT 电路板左流向
RIGHT 电路板右流向
ALARM （警报蜂鸣器）：
异常时蜂鸣器鸣叫。
START （运转的启动 / 停止）：
在没有异常的状态下当按下该按钮后，就会开始运转。
在运转状态下当按下该按钮后，就会停止运转。
运转中亮灯。
RESET （异常复位）：
当按下该按钮后，就会进行异常停止状态复位。
ALARM No. （异常代码显示器）：〈选项〉
发生异常时显示错误编码。
EMERGENCY STOP （紧急停止）：
当按下该按钮后，就会切断动力电源，立刻停止运转。
备注 )有关错误编码的内容请参照 [4.3 错误编码 ]。
4. 各部的名称和功能 INS-NXTMJC-5.1S
72 模组搬运轨道使用说明书
4.2 接插件部
4.2.1 接插件和电路保护器的说明

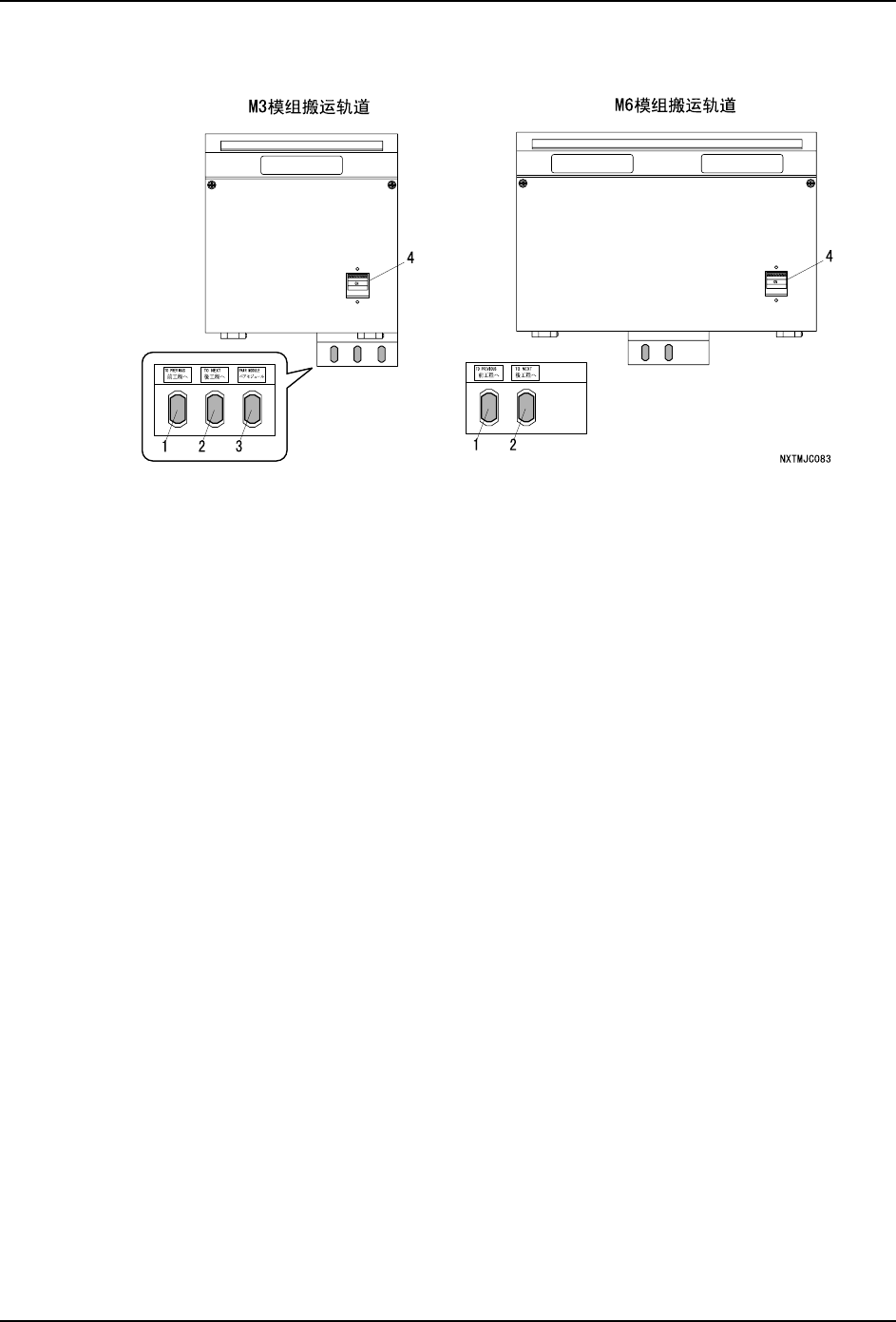

1. [TO PREVIOUS]/[ 连接到前工序 ] 接插件
连接前工序侧信号接插件。
2. [TO NEXT]/[ 连接到后工序 ] 接插件
连接后工序侧信号接插件。
3. [PAIR MODULE]/[ 双模组 ] 接插件
作为双模组使用时，连接双模组之间。
4. 主电源用电路保护器
进行主电源的 ON/OFF。
INS-NXTMJC-5.1S 4. 各部的名称和功能
模组搬运轨道使用说明书 73
4.3 模组搬运轨道内部

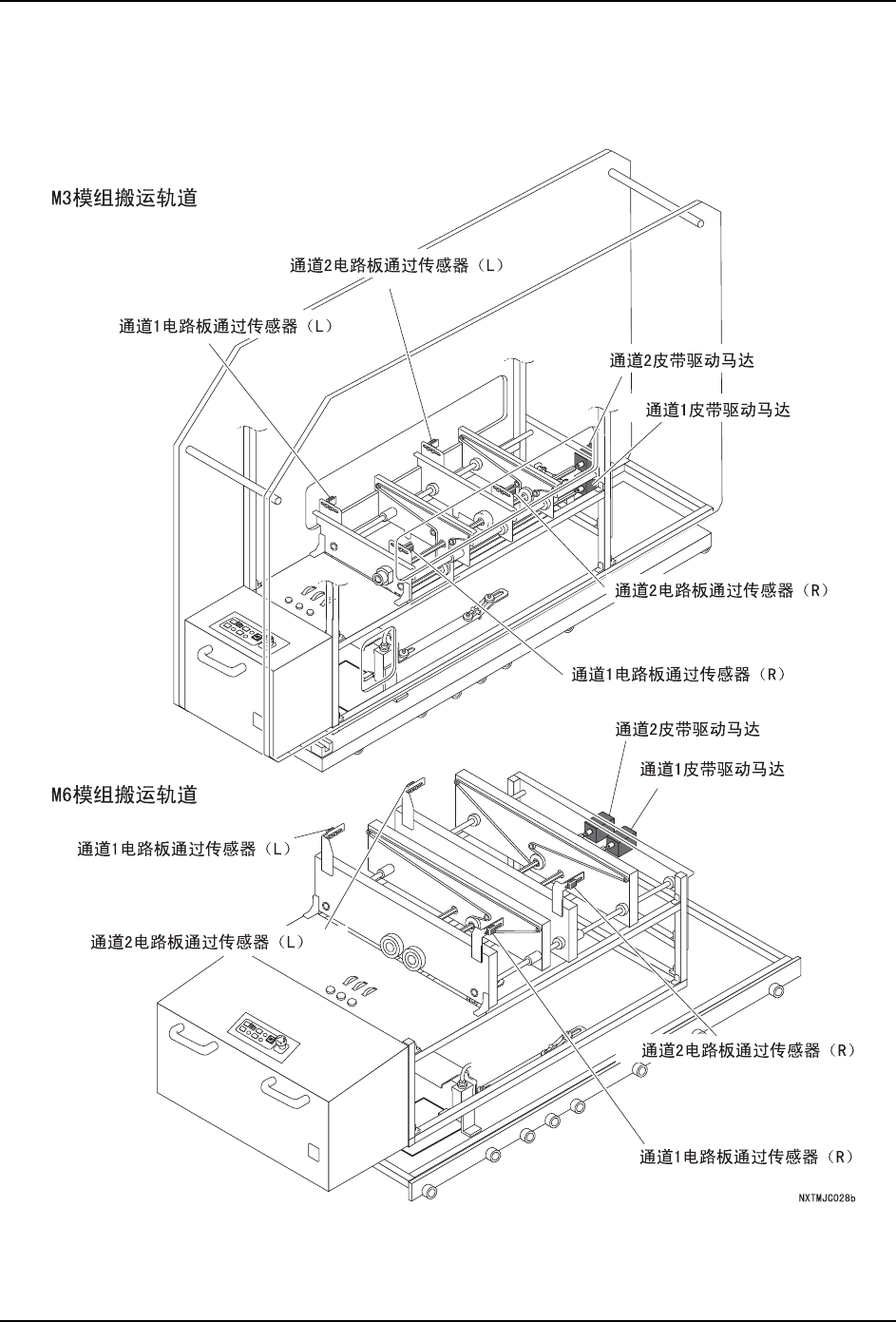

4.3.1 传感器 < 反射型 >、马达
