3. 安装 INS-NXTMJC-5.1S 62 模组搬运轨道使用说明书 2M-2 基座正流向 （左→右）＞在基座上设置 M6 模组搬运轨道时 方法 1. 使用线缆 (RH2518*) 连接模组搬运轨道 的 [ 连接到前工序 ] 接插件和左侧基座接插件 (I/ F CN1)。 2. 使用线缆 (RH2518*) 连接模组搬运轨道 的 [ 连接到后工序 ] 接插件和右侧基座接插件 (I/ F CN1)。 连接类型
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 61

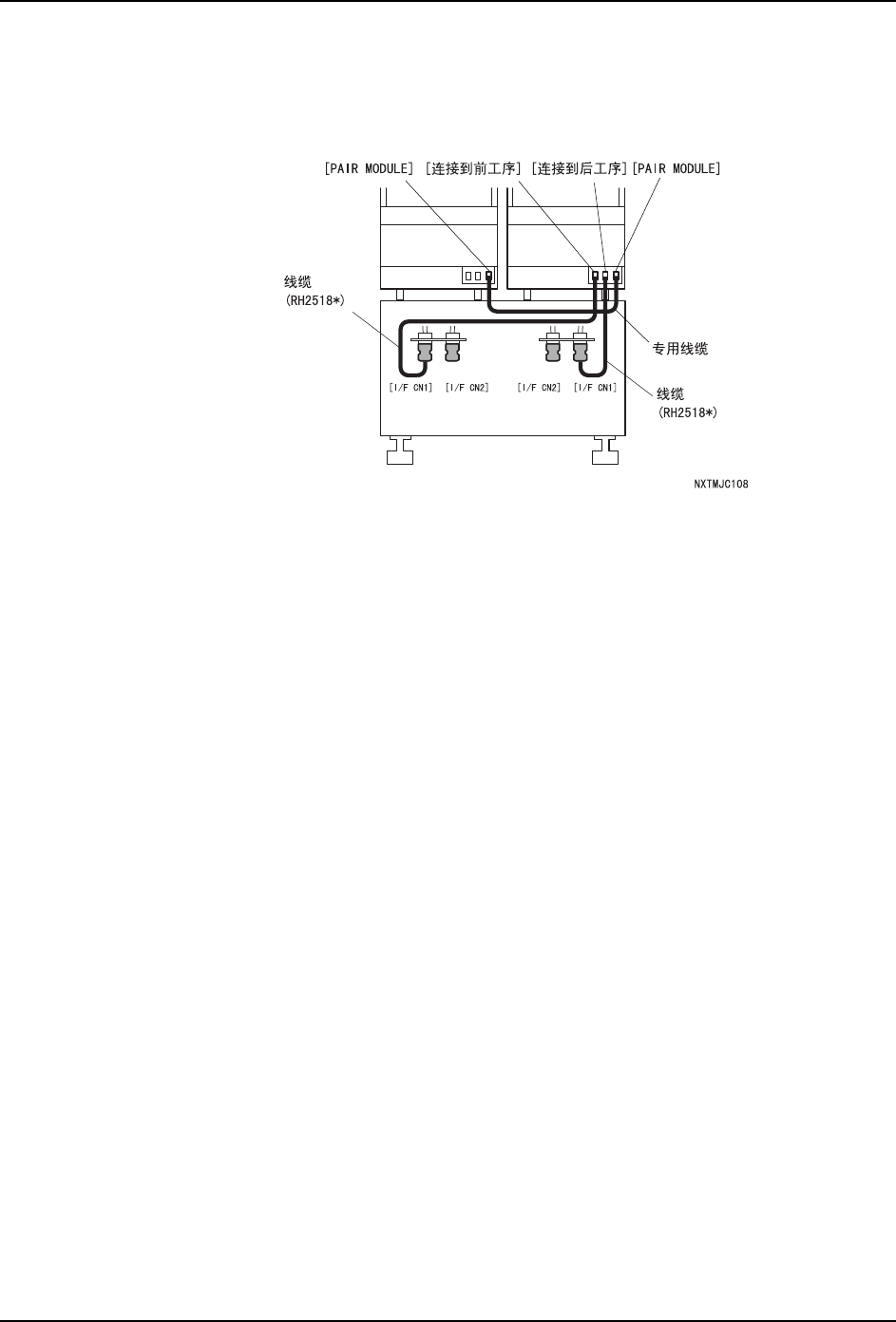

4. 〈双模组时〉
像类型 105 那样，将 2 台 M3 模组搬运轨道作为双模组使用时，只是将 OUT 侧（图中为右
侧）模组连接到基座接插件上。使用专用线缆连接 IN 侧 （图中为左侧）模组的 [PAIR
MODULE] 接插件和 OUT 侧模组的 [PAIR MODULE] 接插件。
3. 安装 INS-NXTMJC-5.1S
62 模组搬运轨道使用说明书

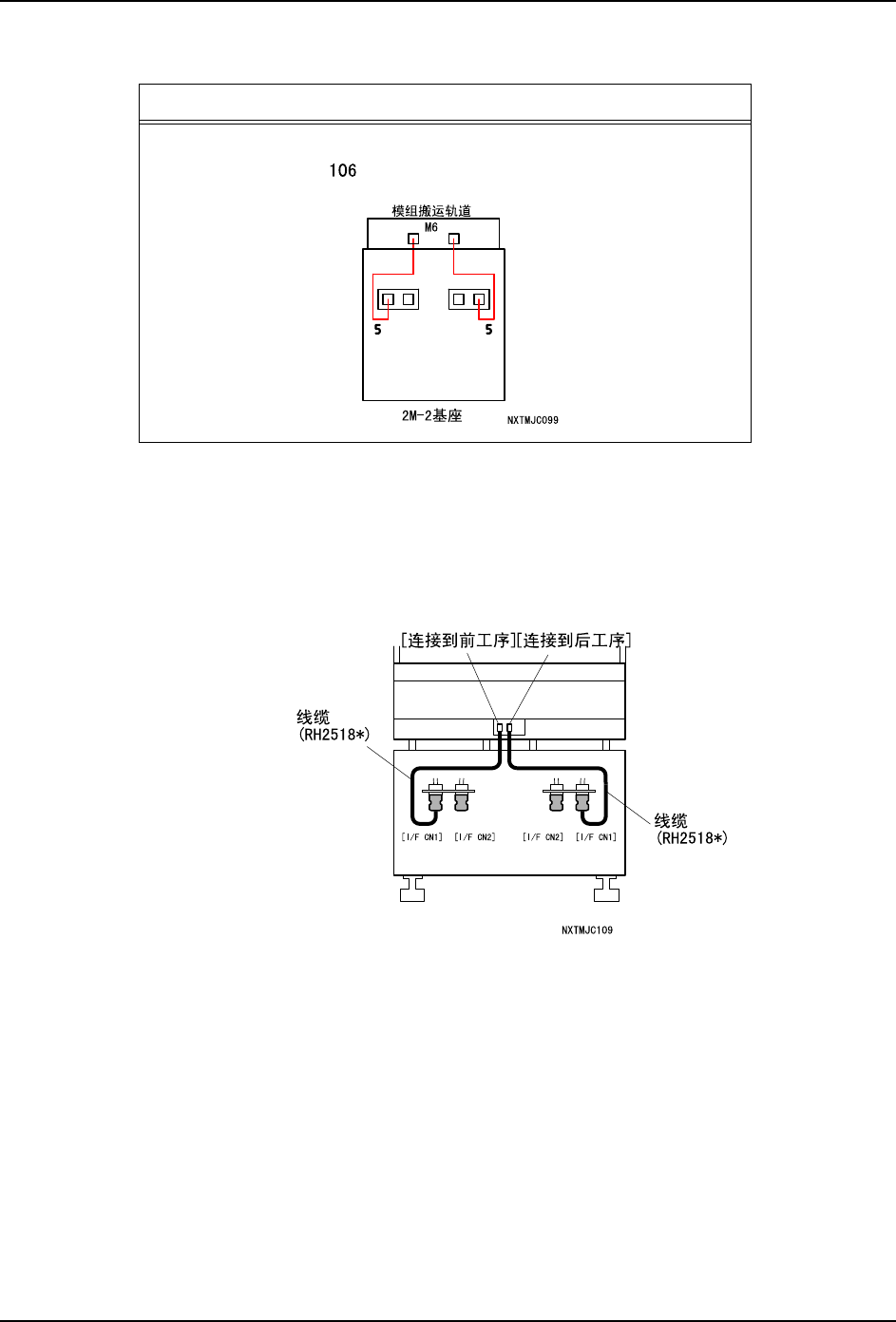

2M-2 基座正流向 （左→右）＞在基座上设置 M6 模组搬运轨道时
方法
1. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到前工序 ] 接插件和左侧基座接插件 (I/
F CN1)。
2. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到后工序 ] 接插件和右侧基座接插件 (I/
F CN1)。
连接类型
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 63

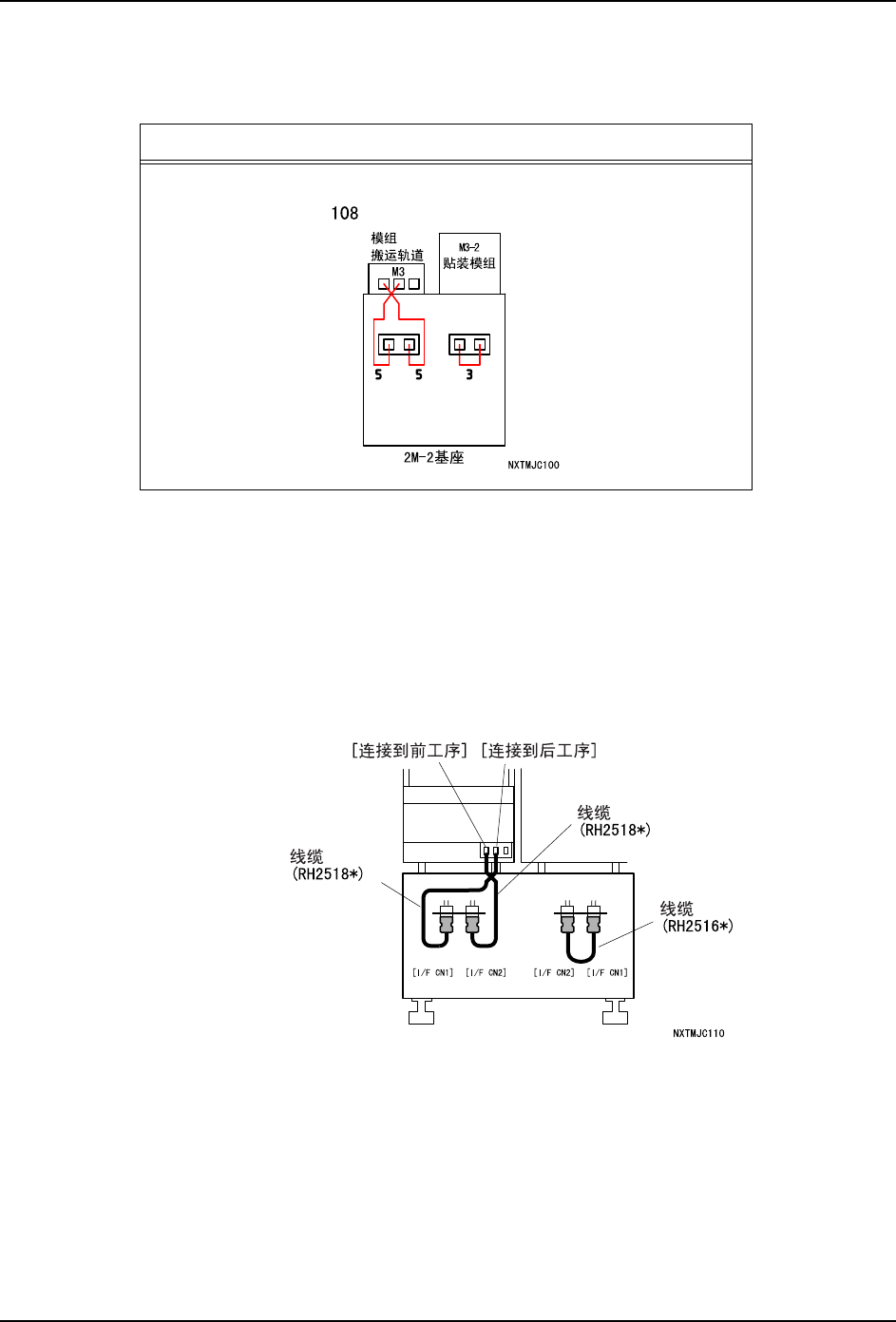

3.2.8 连接方法：2M-2 基座逆流向 （左←右）
2M-2 基座逆流向 （左←右）＞在基座的左侧设置 M3 模组搬运轨道时
方法
1. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到后工序 ] 接插件和左侧基座接插件 (I/
F CN1)。
2. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到前工序 ] 接插件和左侧基座接插件 [I/
F CN2]。
3. 因为右侧基座接插件不被使用，所以使用线缆 (RH2516*) 串联 [I/F CN1] 和 [I/F CN2]
（基座接插件被设置着的情况）。
连接类型
