4M/4M-2 基座逆流向 （左←右）＞只是在基座的两端设置模组搬运轨道时
方法

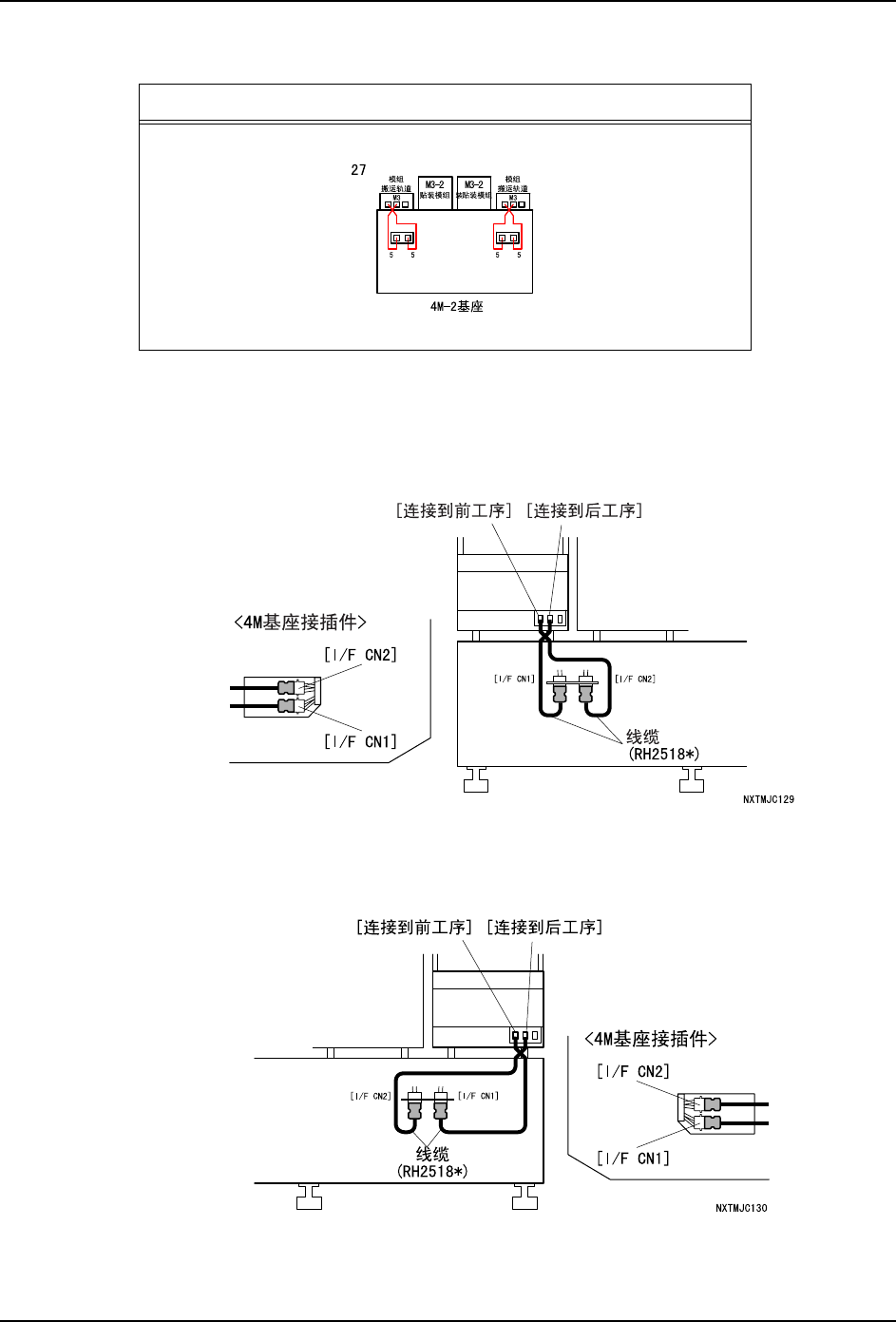

1. 使用线缆 (RH2518*) 连接左端模组搬运轨道的 [ 连接到后工序 ] 接插件和左侧基座接插
件 (I/F CN1)。使用线缆 (RH2518*) 连接左端模组搬运轨道的 [ 连接到后工序 ] 接插件和
左侧基座接插件 (I/F CN2)。
2. 使用线缆 (RH2518*) 连接右端模组搬运轨道的 [ 连接到后工序 ] 接插件和右侧基座接插
件 (I/F CN2)。使用线缆 (RH2518*) 连接右端模组搬运轨道的 [ 连接到前工序 ] 接插件和
右侧基座接插件 (I/F CN1)。
连接类型
NXTMJC046b
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 49
3.2.5 连接方法：2M 基座正流向 （左→右）
2M 基座正流向 （左→右）＞在基座的左侧设置 M3 模组搬运轨道时
方法
将模组搬运轨道信号线串联连接在前工序机器与基座自立控制盘之间。

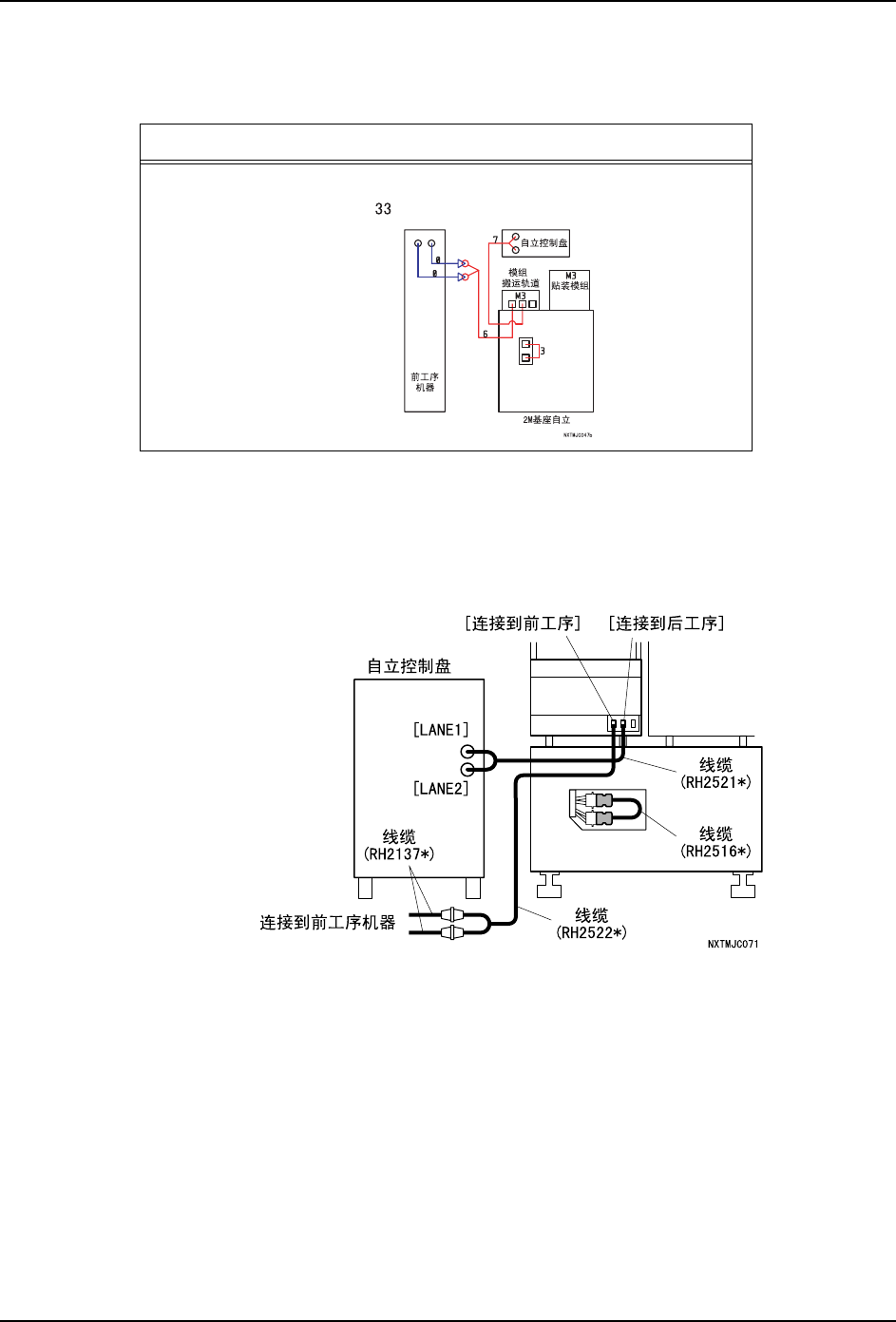

1. 使用线缆 （RH2522*）和 （RH2137*）连接模组搬运轨道的 [ 连接到前工序 ] 接插件和前
工序机器的电路板搬运 I/F 接插件。
2. 使用线缆（RH2521*）连接模组搬运轨道的 [ 连接到后工序 ] 接插件和自立控制盘的电路
板搬运 I/F 接插件。
3. 因为基座接插件 （I/F CN1 和 CN2）不被使用，所以使用线缆 (RH2516*) 进行串联 （基
座接插件被设置着的情况）。
连接类型
3. 安装 INS-NXTMJC-5.1S
50 模组搬运轨道使用说明书
2M 基座正流向 （左→右）＞在基座的右侧设置 M3 模组搬运轨道时
方法

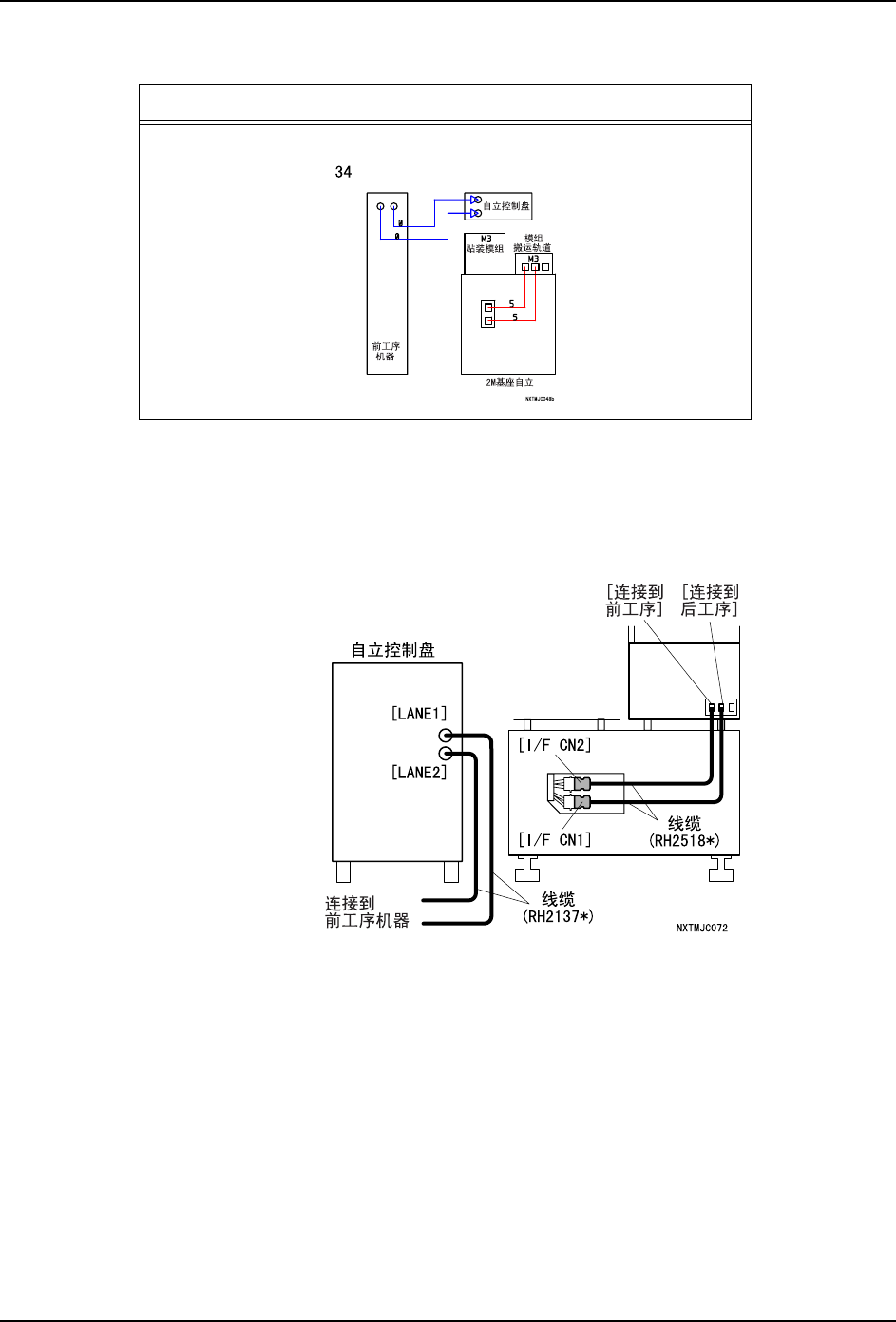

将模组搬运轨道信号线连接到基座接插件上。
1. 使用线缆 （RH2518*）连接模组搬运轨道的 [ 连接到前工序 ] 接插件和基座的 [I/F CN2]
接插件。
2. 同样，使用线缆 （RH2518*）连接模组搬运轨道的 [ 连接到后工序 ] 接插件和基座的 [I/
F CN1] 接插件。
3. 使用线缆 （RH2137*）连接自立控制盘的接插件 （LANE1 和 LANE2）和前工序机器。
连接类型
