3.2.7 连接方法：2M-2 基座正流向 （左→右）
2M-2 基座正流向 （左→右）＞在基座的左侧设置 M3 模组搬运轨道时
方法
1. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到前工序 ] 接插件和左侧基座接插件 (I/
F CN1)。
2. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到后工序 ] 接插件和左侧基座接插件 [I/
F CN2]。
3. 因为右侧基座接插件不被使用，所以使用线缆 (RH2516*) 串联 [I/F CN1] 和 [I/F CN2]
（基座接插件被设置着的情况）。
连接类型
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 59
2M-2 基座正流向 （左→右）＞在基座的右侧设置 M3 模组搬运轨道时
方法
1. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到前工序 ] 接插件和右侧基座接插件 (I/
F CN2)。
2. 使用线缆 (RH2518*) 连接模组搬运轨道的 [ 连接到后工序 ] 接插件和右侧基座接插件 [I/
F CN1]。
3. 因为左侧基座接插件不被使用，所以使用线缆 (RH2516*) 串联 [I/F CN1] 和 [I/F CN2]
（基座接插件被设置着的情况）。
连接类型
3. 安装 INS-NXTMJC-5.1S
60 模组搬运轨道使用说明书

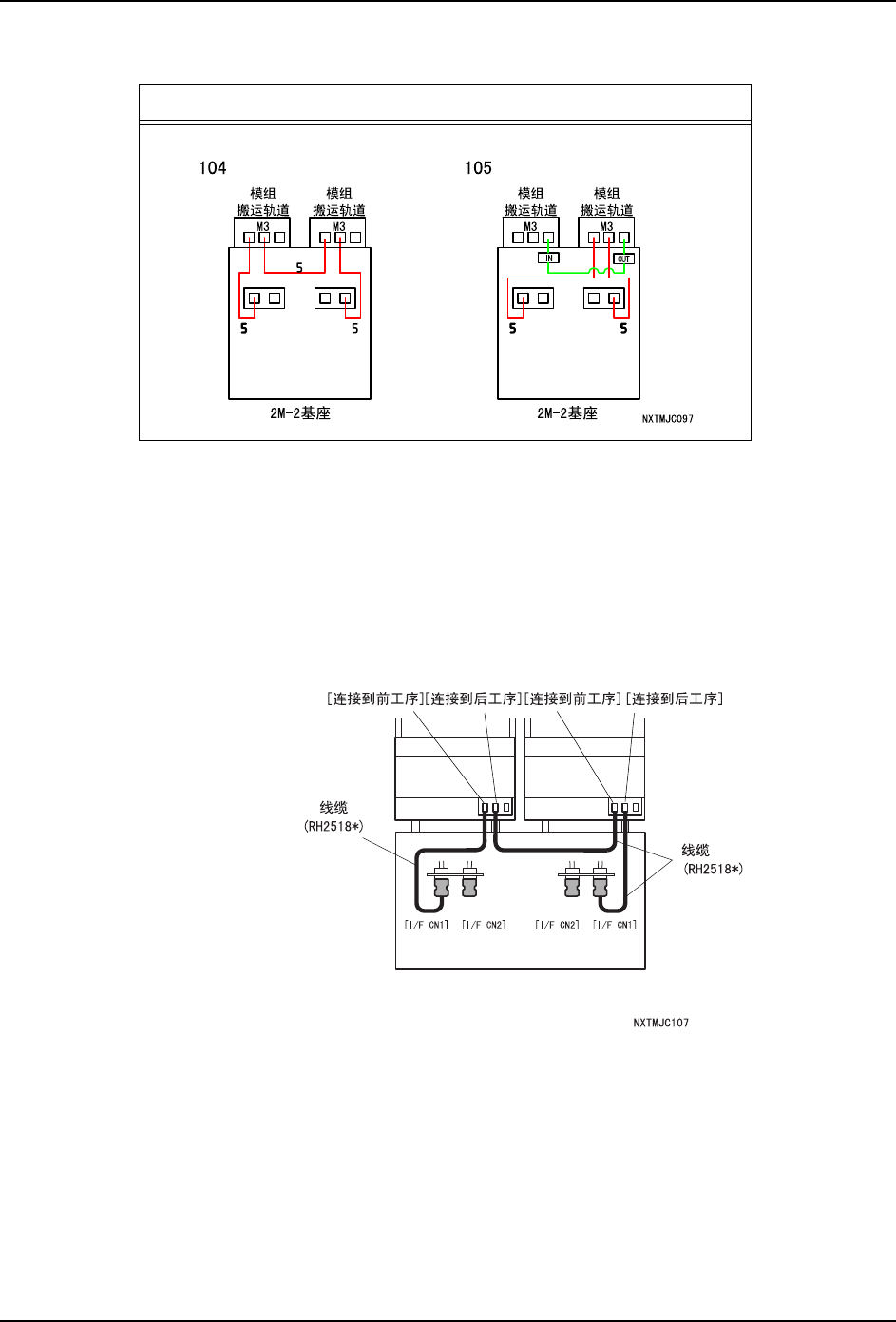

2M-2 基座正流向 （左→右）＞在基座上设置2台M3模组搬运轨道时
方法
1. 使用线缆 (RH2518*) 连接左侧模组搬运轨道的 [ 连接到前工序 ] 接插件和左侧基座接插
件 (I/F CN1)。
2. 使用线缆 (RH2518*) 连接左侧模组搬运轨道的 [ 连接到后工序 ] 接插件和右侧模组搬运
轨道的 [ 连接到前工序 ] 接插件。
3. 使用线缆 (RH2518*) 连接右侧模组搬运轨道的 [ 连接到后工序 ] 接插件和右侧基座接插
件 (I/F CN1)。
连接类型
