INS-NXTMJC-5.1S 3. 安装 模组搬运轨道使用说明书 19 3. 安装 本章，按照一般的作业流程说明 N XT 模组搬运轨道的安装步骤。 3.1 NXT 模组搬运轨道的安装 3.1.1 方法 1. 将搭载了 NXT 模组搬运轨道的 MC U （模组交换车）靠近基座前面。 2. 旋转 MCU 前方的手柄，将 MCU 的导向臂调整到基座孔的高度。 3. 慢慢地将 MCU 的导向臂插入基座 的孔内，直到基座上的挡块落下为 止。 …
2. 概要 INS-NXTMJC-5.1S
18 模组搬运轨道使用说明书
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 19
3. 安装
本章，按照一般的作业流程说明 NXT 模组搬运轨道的安装步骤。
3.1 NXT 模组搬运轨道的安装
3.1.1 方法

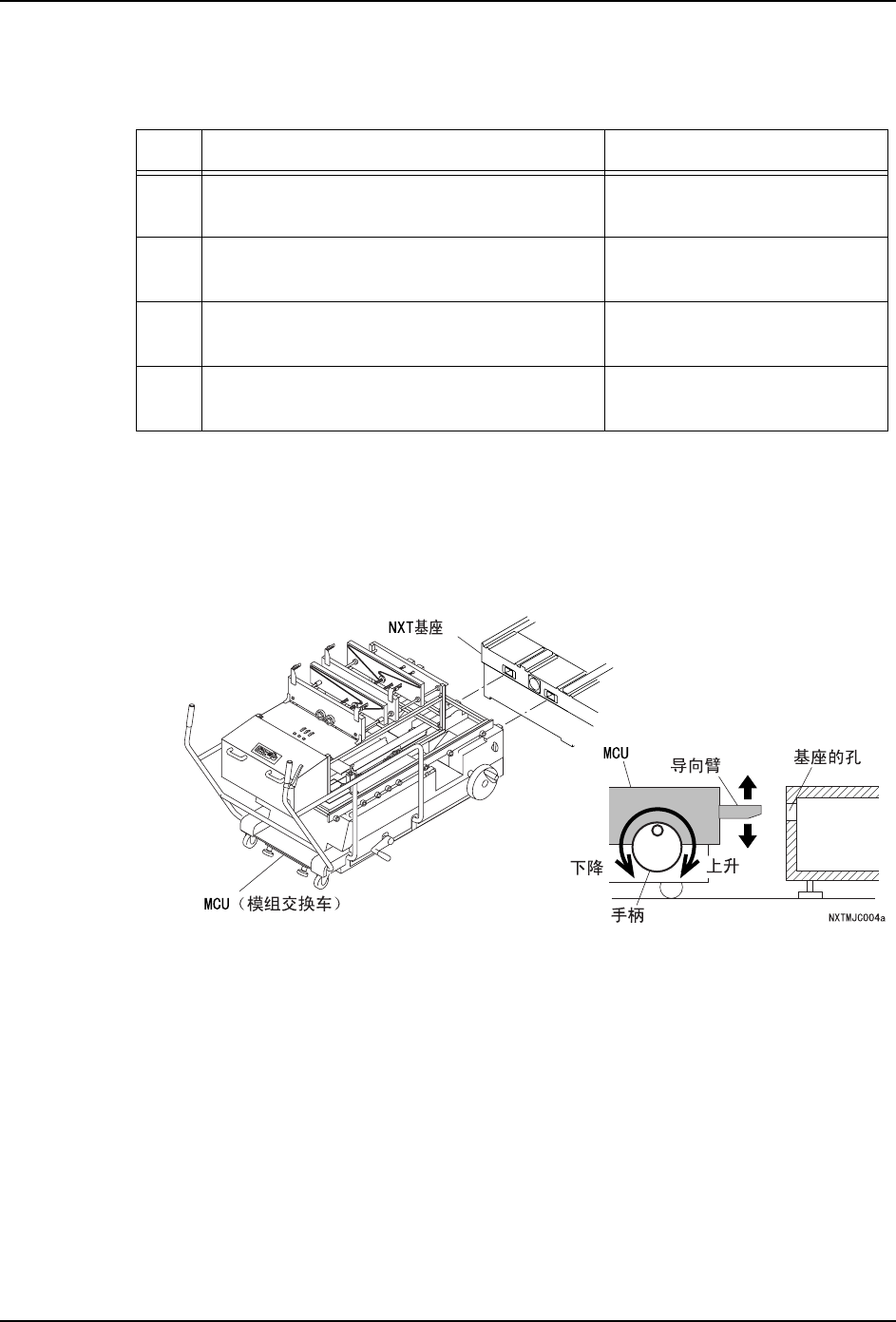

1. 将搭载了 NXT 模组搬运轨道的 MCU （模组交换车）靠近基座前面。
2. 旋转 MCU 前方的手柄，将 MCU 的导向臂调整到基座孔的高度。
3. 慢慢地将 MCU 的导向臂插入基座的孔内，直到基座上的挡块落下为止。
步骤 顺序 章节
1 将 NXT 模组搬运轨道安装到基座上。 3.1 NXT 模组搬运轨道的安装
2 连接 NXT 模组搬运轨道的信号线。 3.2 信号线的连接
3 进行搬运轨道宽度的调整。 3.3 搬运轨道宽度的调整
4 进行搬运皮带的速度调整。 3.4 搬运速度的调整
3. 安装 INS-NXTMJC-5.1S
20 模组搬运轨道使用说明书

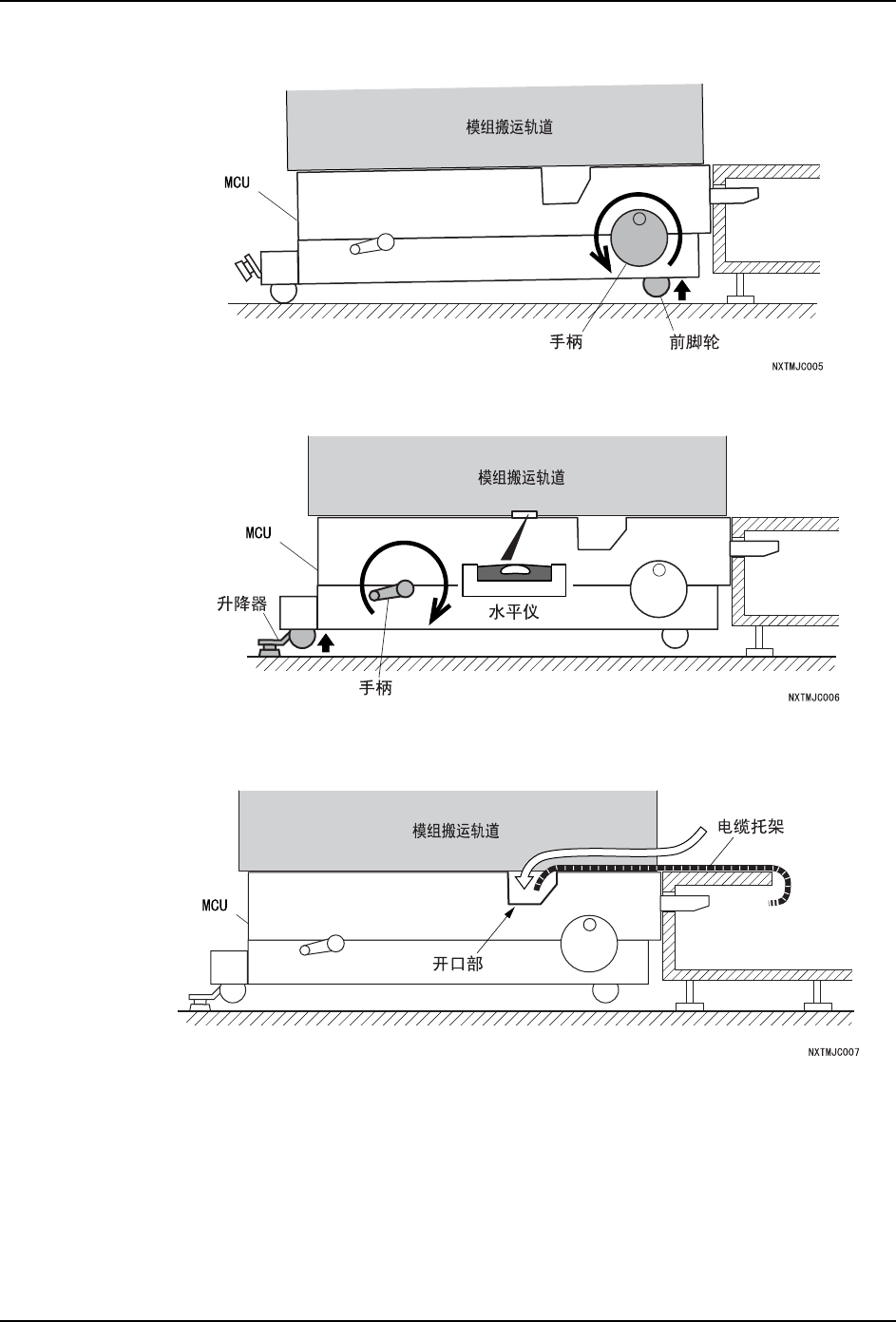

4. 逆时针旋转 MCU 前方的手柄，使 MCU 的前脚轮抬起。
5. 顺时针旋转 MCU 后方的手柄，一边看着水平仪一边通过升降器抬起 MCU 后侧。
6. 将 NXT 基座的电缆托架插入 MCU 与 NXT 模组搬运轨道的中间，从 MCU 的开口部拉出电缆
托架的端部。
