INS-NXTMJC-5.1S 3. 安装 模组搬运轨道使用说明书 67 2M-2 基座逆流向 (左←右)>在基座上设置 M6 模组搬运轨道时 方法 1. 使用线缆 (RH2518*) 连接模组搬运轨道 的 [ 连接到后工序 ] 接插件和左侧基座接插件 (I/ F CN1)。 2. 使用线缆 (RH2518*) 连接模组搬运轨道 的 [ 连接到前工序 ] 接插件和右侧基座接插件 (I/ F CN1)。 连接类型

100%1 / 97
3. 安装 INS-NXTMJC-5.1S
66 模组搬运轨道使用说明书
4. 〈双模组时〉
像类型 111 那样, 2 M3 模组搬运轨道作为双模组使用时,只是将 OUT 侧(图中为左
侧)模组连接到基座接插件上。使用专用线缆连接 IN 侧 (图中为右侧)模组的 [PAIR
MODULE] 接插件和 OUT 侧模组的 [PAIR MODULE] 接插件。
INS-NXTMJC-5.1S 3. 安装
模组搬运轨道使用说明书 67

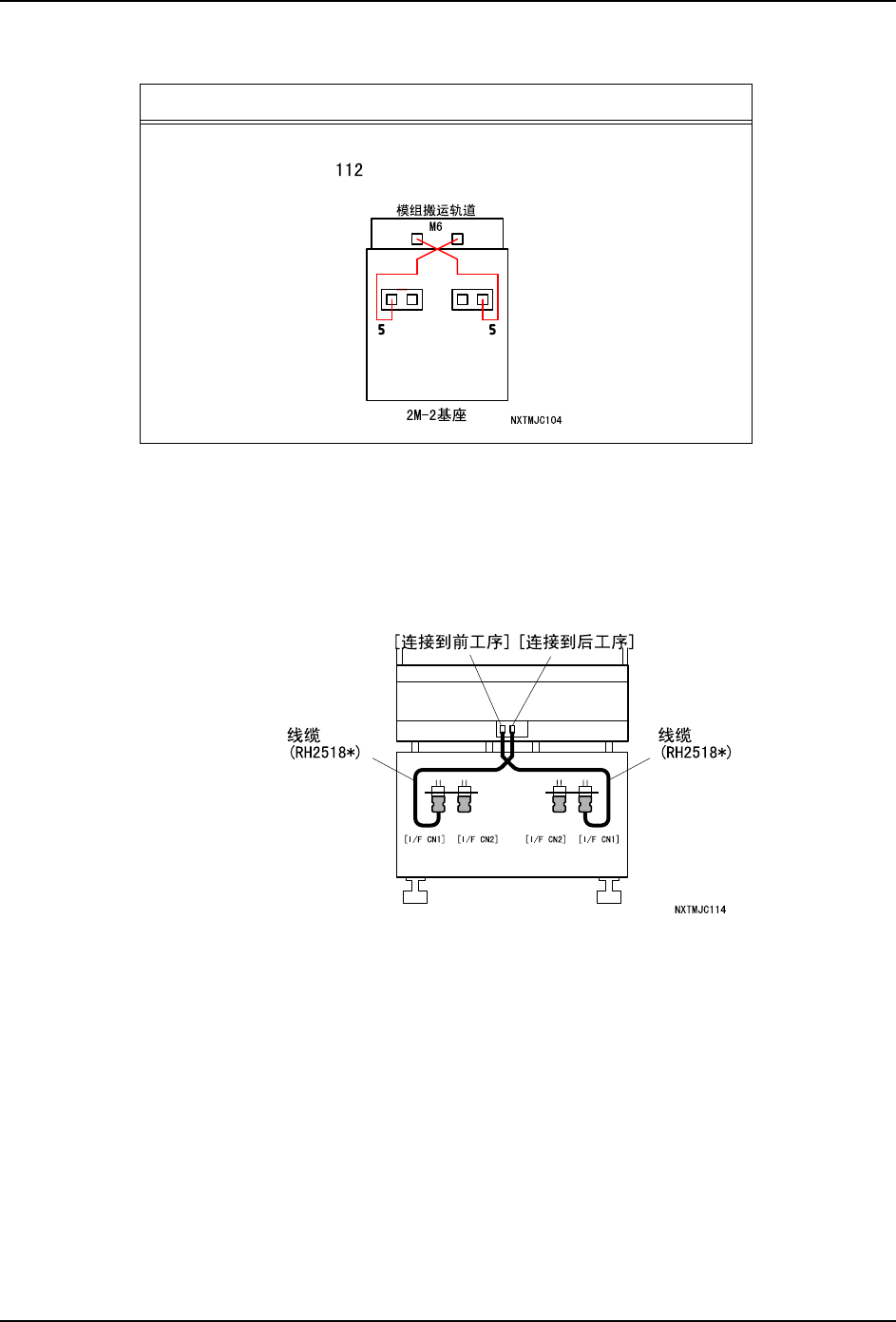

2M-2 基座逆流向 (左←右)>在基座上设置 M6 模组搬运轨道时
方法
1. 使用线缆 (RH2518*) 连接模组搬运轨道 [ 连接到后工序 ] 接插件和左侧基座接插件 (I/
F CN1)。
2. 使用线缆 (RH2518*) 连接模组搬运轨道 [ 连接到前工序 ] 接插件和右侧基座接插件 (I/
F CN1)。
连接类型
3. 安装 INS-NXTMJC-5.1S
68 模组搬运轨道使用说明书
3.3 搬运轨道宽度的调整
NXT 模组搬运轨道的搬运轨道宽度调整是通过旋转操作面板前面的调整轮,手动进行的。
3.3.1 调整方法
1. 逆时针旋转调整轮前边 (靠身体侧)的锁定旋钮,解除调整轮的锁定。
2. 旋转调整轮,移动通道1从属导轨、通道2基准导轨、通道2从属导轨,调整搬运轨道宽度。
3. 旋转调整轮前边 (靠身体侧)的旋钮,锁定调整轮。
4. 调整到达传感器的位置。
