Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration Ausgabe 02/2005 DE 4.1 Standard Monitoring Application (Überwachungsan wendung) 65 → Das Dialogfenster OIS-Linien importieren öffnet sich. 4 Abb…
4 Konfiguration Installations- und Konfigurationsanleitung SIPLACE Explorer
4.1 Standard Monitoring Application (Überwachungsanwendung) Ausgabe 02/2005 DE
64
HINWEIS
Der Zugang zu den Tools der Runtime Environment wird über den SE-Security-Manager
geschützt. Je nachdem welche Einstellungen in dem SE-Security-Manager vorgenommen
wurden, ist der Zugang unterschiedlich geregelt. Weitere Details entnehmen Sie dem Getting
Started für SIPLACE Explorer 2.0. 4
→ Das Dialogfenster Linien-Konfiguration öffnet sich. Sie befinden sich beim ersten Schritt der
Linien-Konfiguration.
4.1.1.2 Schritt 1 - Linien-Liste editieren
→ Legen Sie hier die entsprechende Linie oder mehrere Linien an.
4
Abb. 4 - 1 Schritt 1: Linien-Liste editieren
→ Legen Sie neue Linien über das Symbol Linie hinzufügen an.
→ Sie können eine vorhandene Linie über den OIS-Import importieren. Betätigen Sie dazu das
Symbol OIS-Import Linie .
Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration
Ausgabe 02/2005 DE 4.1 Standard Monitoring Application (Überwachungsanwendung)
65
→ Das Dialogfenster OIS-Linien importieren öffnet sich.
4
Abb. 4 - 2 Schritt 1: OIS-Linien importieren
→ Geben Sie in dem Feld OIS-DB-Host den OIS-DB Hostnamen und in dem Feld OIS-DB-Port
den OIS-DB Port ein.
HINWEIS
Haben Sie MSDE 2000 installiert, müssen Sie hier die bei der Installation angezeigten
MSDE-Portnummer angeben. 4
→ Betätigen Sie das Symbol Aktualisieren .
4 Konfiguration Installations- und Konfigurationsanleitung SIPLACE Explorer
4.1 Standard Monitoring Application (Überwachungsanwendung) Ausgabe 02/2005 DE
66
→ Alle Linien, die zum Inport aus OIS zur Verfügung stehen, werden angezeigt.
4

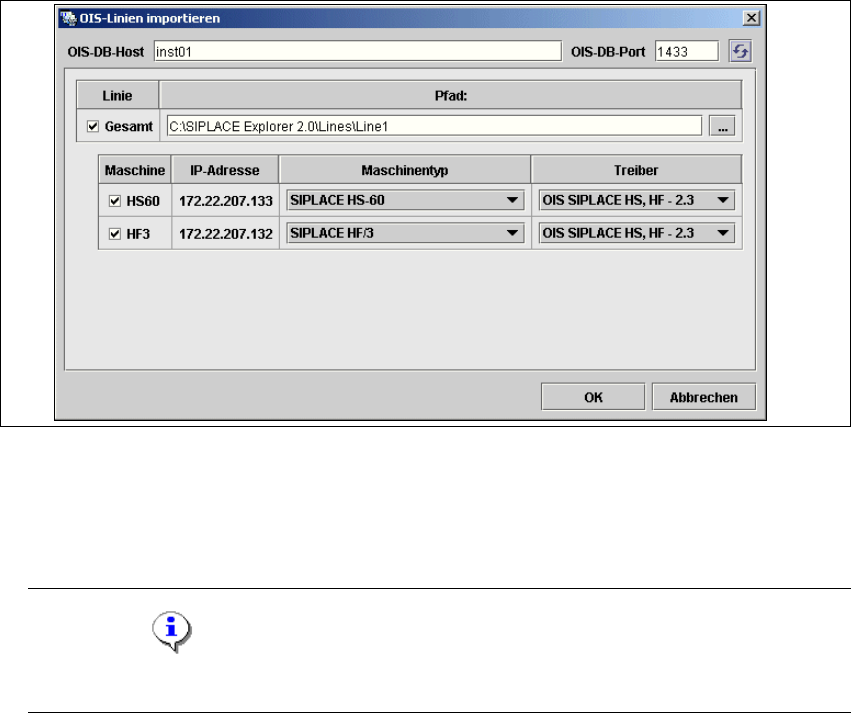

Abb. 4 - 3 Schritt 1: OIS-Linien importieren
→ Wählen Sie jetzt für jede Linie unter Maschinentyp zu jeder Station den entsprechenden
Maschinentyp aus. Nach dieser Auswahl wird im Feld Treiber der richtige OIS-Maschinen-
Treiber automatisch angepasst.
HINWEIS
Die Maschinentypen jeder Linie werden als bekannt vorausgesetzt. 4
→ Haben Sie alle Einstellungen vorgenommen, bestätigen Sie Ihre Auswahl mit OK.
