Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration
Ausgabe 02/2005 DE 4.1 Standard Monitoring Application (Überwachungsanwendung)
65
→ Das Dialogfenster OIS-Linien importieren öffnet sich.
4
Abb. 4 - 2 Schritt 1: OIS-Linien importieren
→ Geben Sie in dem Feld OIS-DB-Host den OIS-DB Hostnamen und in dem Feld OIS-DB-Port
den OIS-DB Port ein.
HINWEIS
Haben Sie MSDE 2000 installiert, müssen Sie hier die bei der Installation angezeigten
MSDE-Portnummer angeben. 4
→ Betätigen Sie das Symbol Aktualisieren .
4 Konfiguration Installations- und Konfigurationsanleitung SIPLACE Explorer
4.1 Standard Monitoring Application (Überwachungsanwendung) Ausgabe 02/2005 DE
66
→ Alle Linien, die zum Inport aus OIS zur Verfügung stehen, werden angezeigt.
4
Abb. 4 - 3 Schritt 1: OIS-Linien importieren
→ Wählen Sie jetzt für jede Linie unter Maschinentyp zu jeder Station den entsprechenden
Maschinentyp aus. Nach dieser Auswahl wird im Feld Treiber der richtige OIS-Maschinen-
Treiber automatisch angepasst.
HINWEIS
Die Maschinentypen jeder Linie werden als bekannt vorausgesetzt. 4
→ Haben Sie alle Einstellungen vorgenommen, bestätigen Sie Ihre Auswahl mit OK.
Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration
Ausgabe 02/2005 DE 4.1 Standard Monitoring Application (Überwachungsanwendung)
67
→ Die hinzugefügten Linien werden in dem Dialogfenster Linien-Konfiguration - Linien-Liste
editieren angezeigt.
4

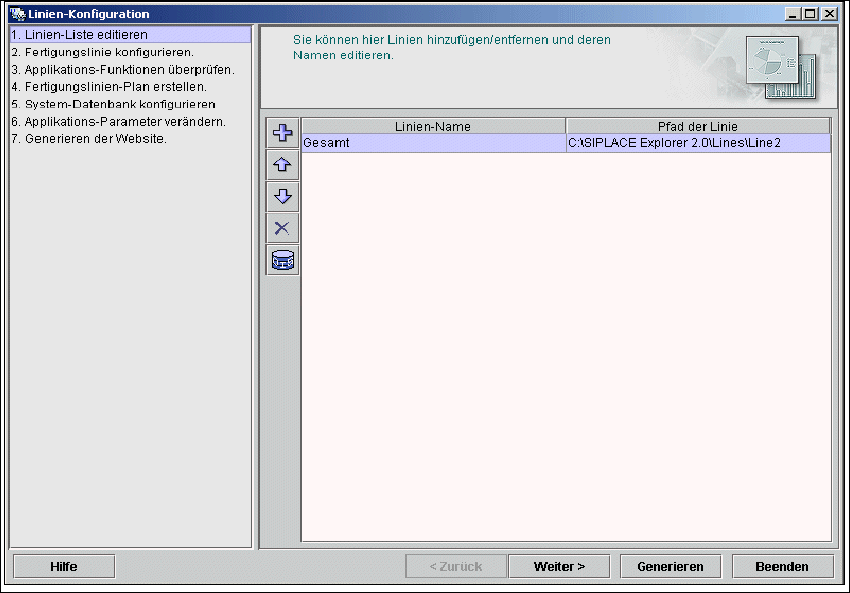

Abb. 4 - 4 Schritt 1: Linien-Liste editieren
→ Sie können den Liniennamen und den Pfad definieren unter dem die konfigurierte Monitoring-
Applikation für diese Linie abgespeichert wird. Dazu wird in dem angegebenen Pfad eine
*.gms-Datei gespeichert, welche alle Konfigurationseinstellungen der Linienapplikation
enthält.
→ Betätigen Sie die Schaltfläche Weiter. Sie gelangen zum nächsten Schritt.
