由上图我们可以看到，当调整增大 SILK 的亮度与对比度的时候， SILK 清晰了，但 OCV 图 片很杂乱，这个时候就需要对 OCV 图片进行清晰调整，首先选择滤波，这种清晰丝印一般 选择 2 级滤波就可以了，特别杂乱的丝印采用 3 级滤波，如果还是有一些杂乱的丝印出来， 可相应地选择调整范围与大小进行调整。调整 OK 图片如下。 2) 本体框的画法 本体框的主要作用是定位，在检测这前首先将元件框定位好，以保证最佳的检测效果， 一般来…
容易将错误学习进去，导致错误无法检测出来。
1) 丝印框的画法
丝印框主要是用来检测元件表面的文字是否正确，用来检测错料、极性、污染、偏移等。
丝印检测框分两种类型，一种为 SILK，另一种为 OCV，可以简单理解为：SILK 为模拟图
片，OCV 为数字化图片。相对而言 OCV 的检测精度高于 SILK。所以大部分有丝印的元件，
我们一般采用 OCV 检测类型。

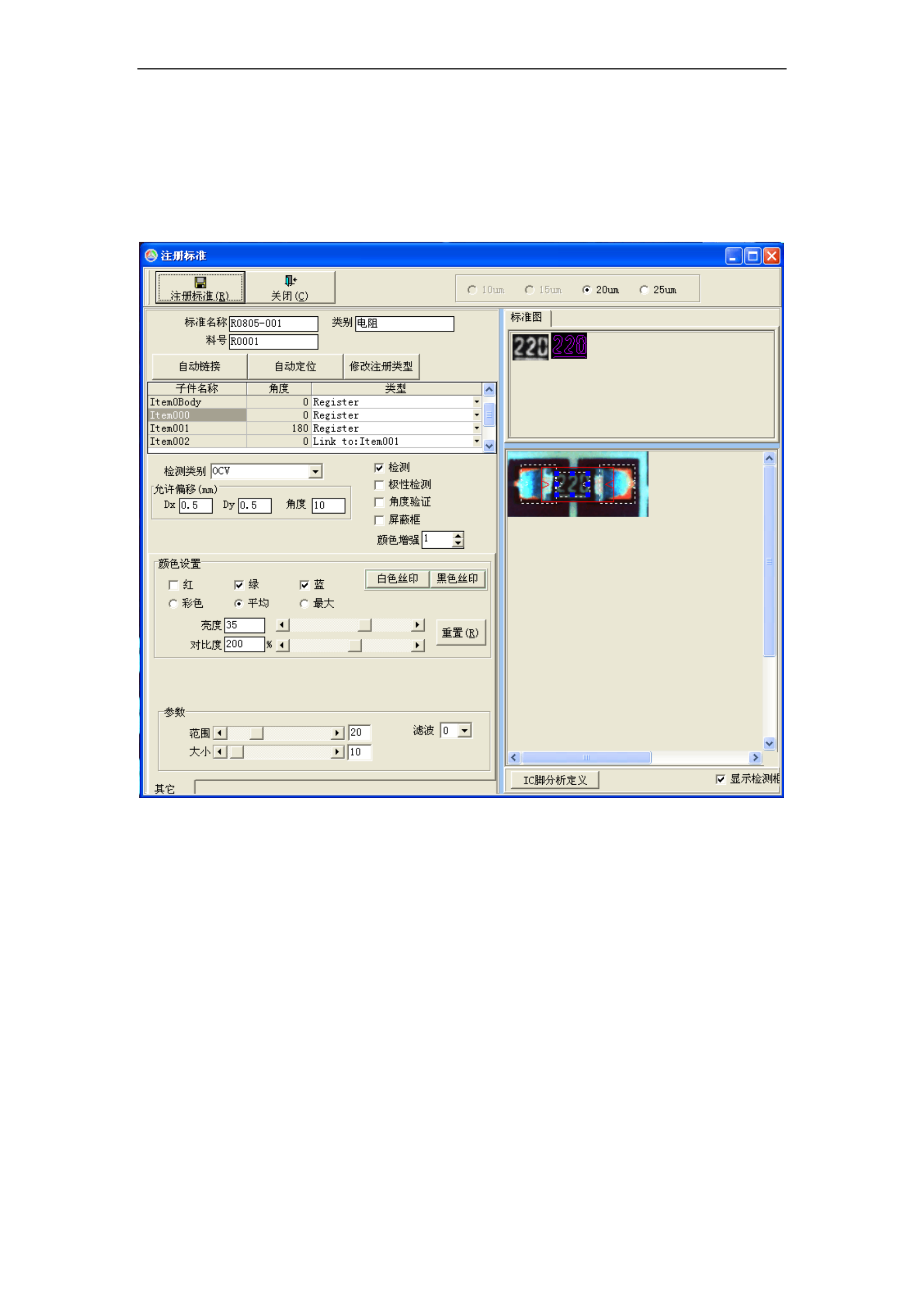

在上图右上角标准图框内，黑白图片为 SILK 类型标准图框，红色字体图片为 OCV 类型标
准图框，当我们在注册标准的时候，丝印框只需要将需要检测的丝印全部显示出来，适当地
调整一下亮度与对比度，使 SILK 清晰明亮容易分辨，如果在调整过程当中出现了 OCV 图
片有很多杂质，相应地调整参数系数，确保 OCV 图片清晰。
颜色设置区域为调整 SILK 区域，如果图片不清晰不明亮可调整亮度对比度，其他选项默认
参数设置区域为调整 OCV 区域，范围是用来调整背景颜色与丝印的差异；大小为组成线条
相素点的多少，如果实测 OCV 图片中有线条相素点低于设定值，则被滤掉；滤波为滤掉噪
声。

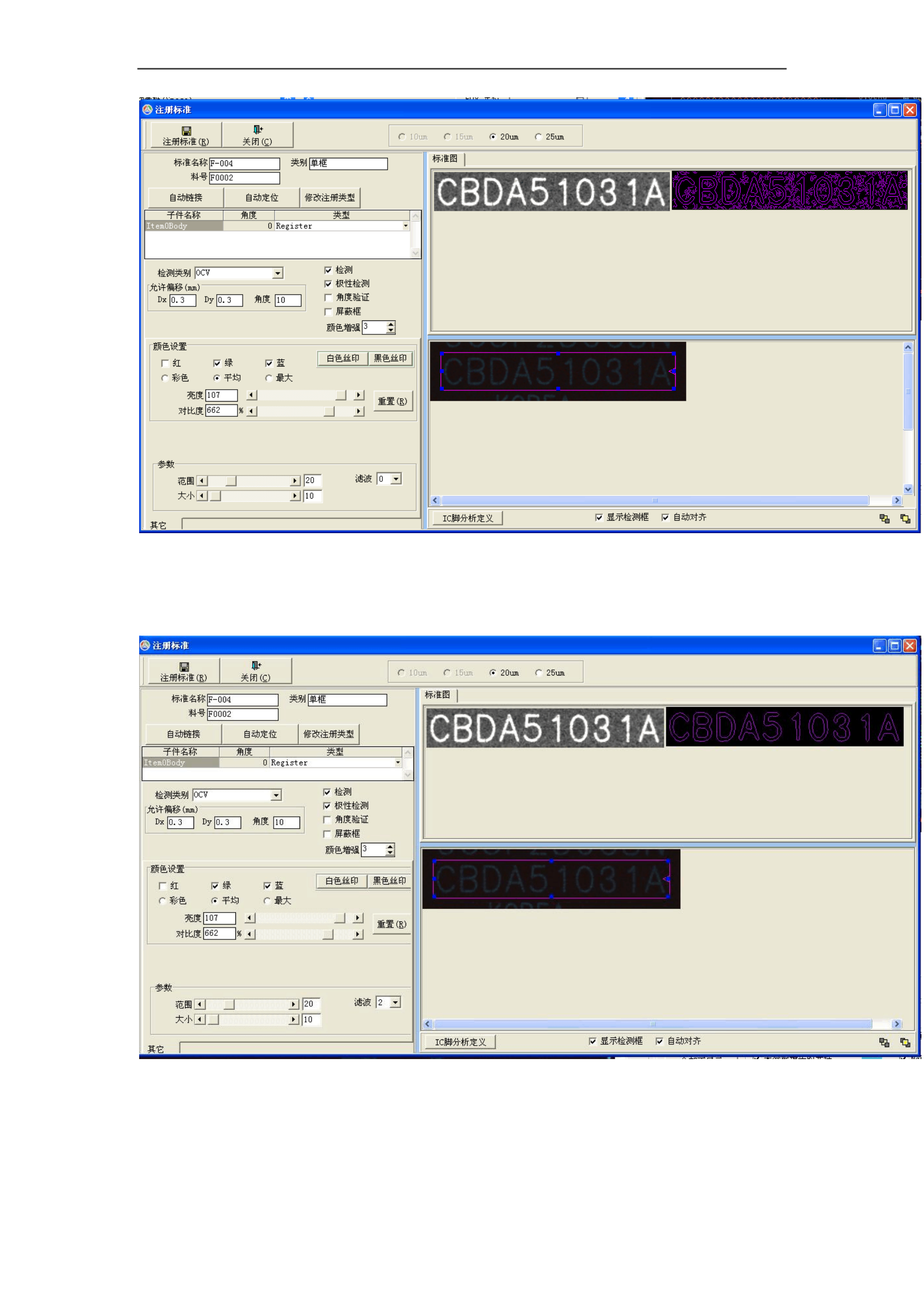

由上图我们可以看到，当调整增大SILK 的亮度与对比度的时候，SILK 清晰了，但 OCV 图
片很杂乱，这个时候就需要对 OCV 图片进行清晰调整，首先选择滤波，这种清晰丝印一般
选择 2 级滤波就可以了，特别杂乱的丝印采用 3 级滤波，如果还是有一些杂乱的丝印出来，
可相应地选择调整范围与大小进行调整。调整 OK 图片如下。
2) 本体框的画法
本体框的主要作用是定位，在检测这前首先将元件框定位好，以保证最佳的检测效果，
一般来说，如果电脑要清晰地定位准确，就必须要让本体框内的图片颜色差异明显，方
便电脑自动识别。所以，本体框如果本身差异较大，将本体全部框住即可，如电阻、电
容、排阻，但如果本体上都只有一种颜色或者颜色差异不大，则需要相应地增大或选择
性画框，以保证其颜色差异明显，方便定位。
电阻的本体框 电容的本体框
大功率管本体 SOP 元件本体
