在以上对话框内我们可以看到， 电容类元件框有三个框， 两个焊点框加一个本体框， 焊点框 摆放的位置位于本体框上下略窄的住置，左右宽度为焊点部分要占到总框的 75% 以上，在

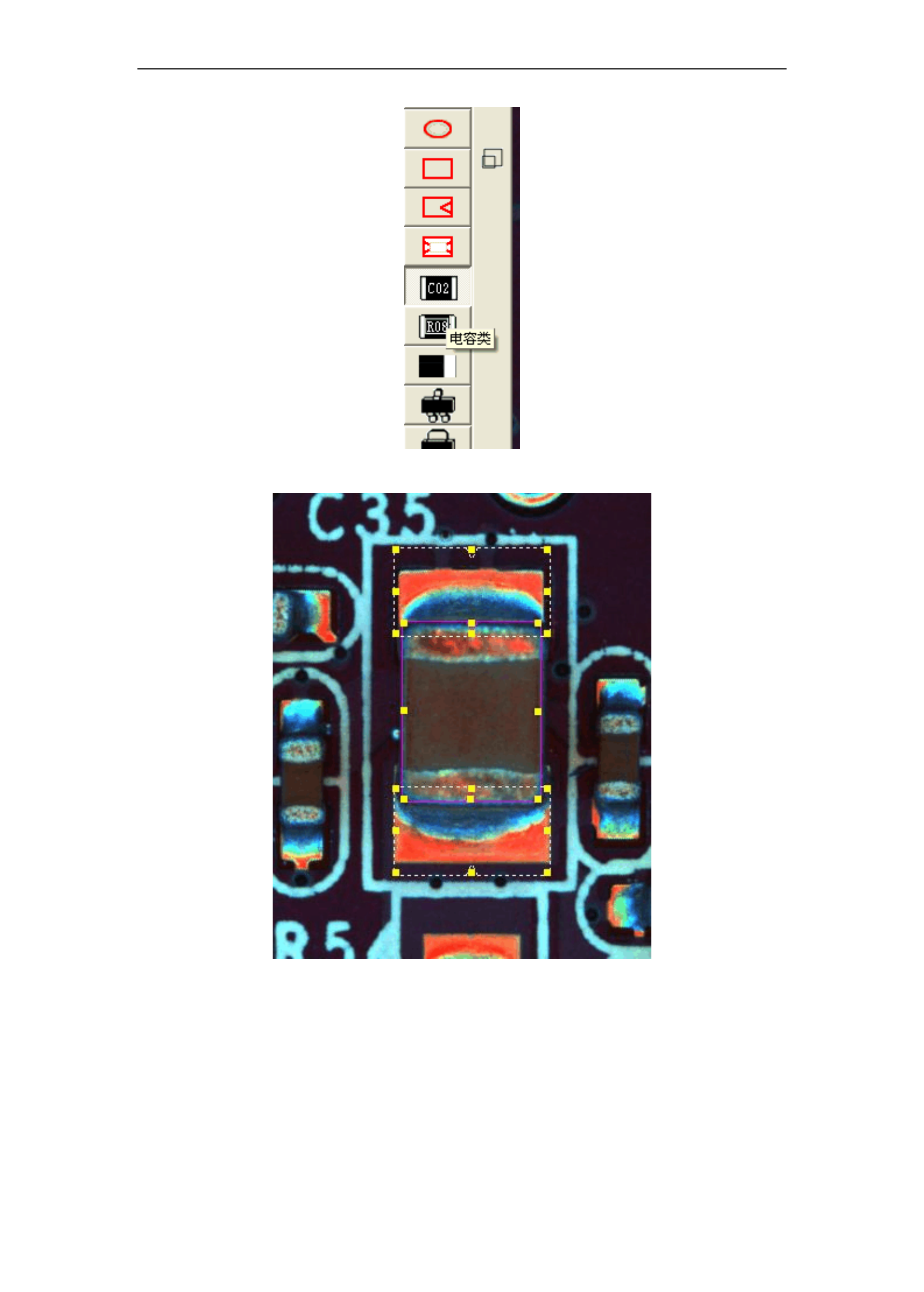

从元件本体的左上角画起，拉到右下角，刚好红色本体框将电容本体框完全框住。

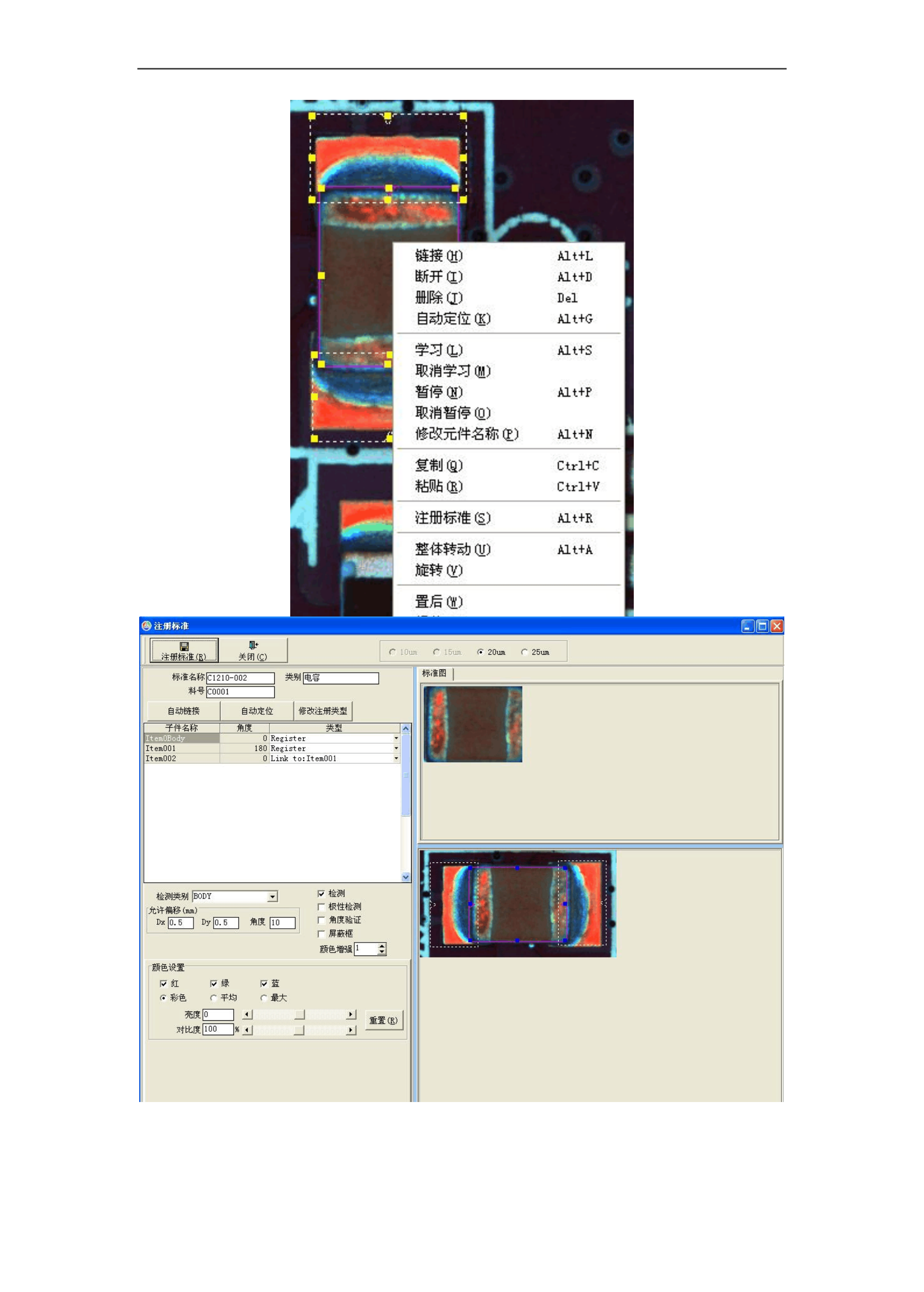

右键点击元件框（或者使用快捷键 ALT+R）进行注册标准。
在以上对话框内我们可以看到，电容类元件框有三个框，两个焊点框加一个本体框，焊点框
摆放的位置位于本体框上下略窄的住置，左右宽度为焊点部分要占到总框的 75%以上，在
焊点的一端必须要看到清晰的上锡点。如下图
本体框在画框时就自动拉好，就不用再调整了，选择画好的焊点框，选对话框中的自动链接
自动定位，然后完成注册标准，这样一个电容就完成了。
（2）电阻
电阻与电容一样，只是比电容多了一个丝印框

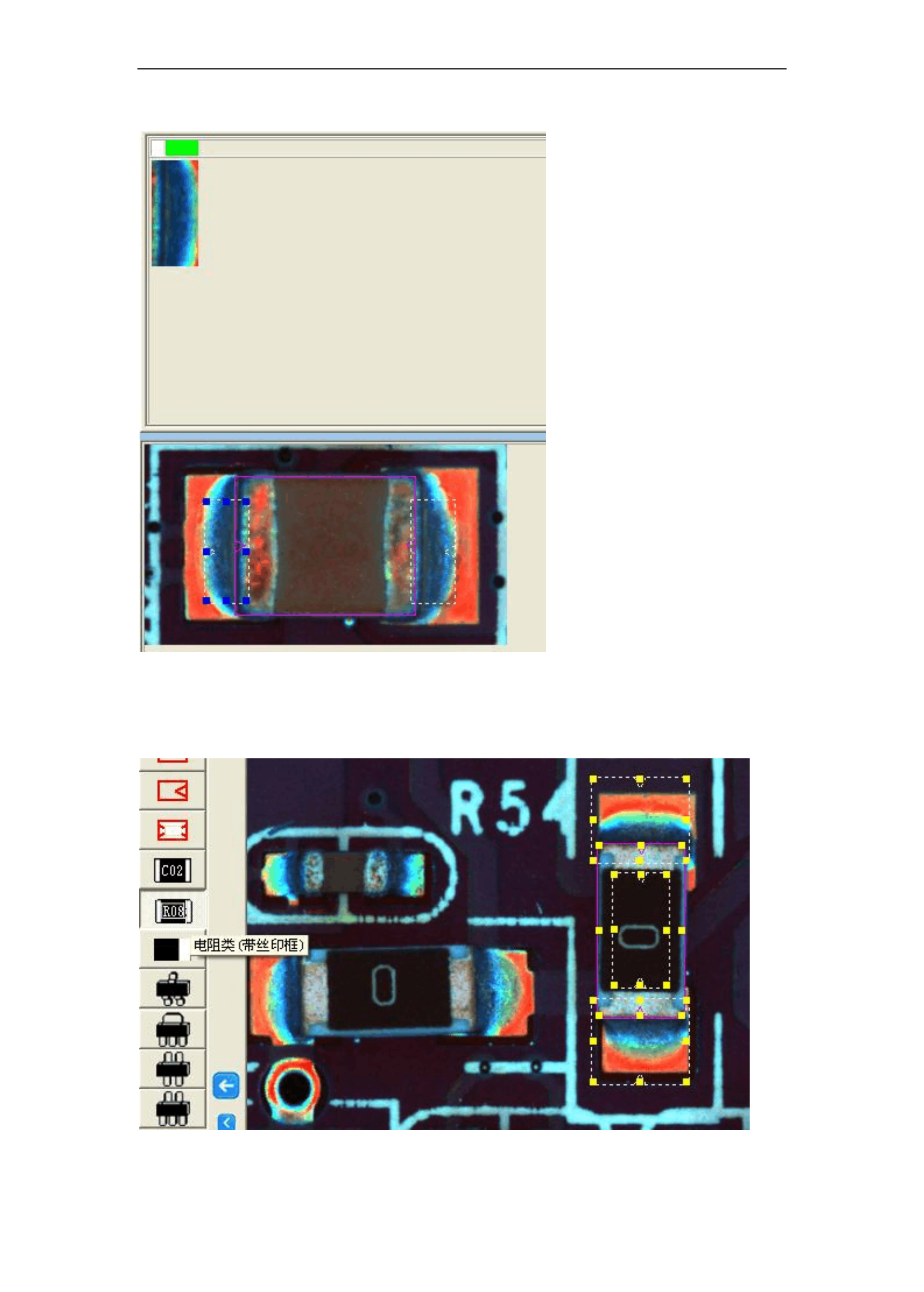

选择元件工具栏的电阻类，从元件本体的左上角斜拉对角，将元件本体框刚好框住本体，
点击注册标准，本体框与焊点框同电容画法一致，适当调整丝印框直至清楚即可。
