点击 PCB 尺寸位置下的当前位置 ， 则会记录下十字中心位置点的坐标， 即 PCB 最大尺 寸位置的坐标， 点击保存 ，电脑将自动完成缩略图的制作。程序面设置完成。 第三步： MARK 设置 MARK 设置主要是用于检测之前或者是编程前校正确认当前加载的 PCB 板是不是当前 对应的 PCB 板程序的一项设置。 MARK 主要有四个作用： 1 、检测加载的 PCB 板是否为对应的程序； 2 、校正 AB 双面，自 动调出对应面的程序；…
PCB 原点位置
回面原点后点对角找到 PCB 最大尺寸位置。
PCB 最大尺寸位置

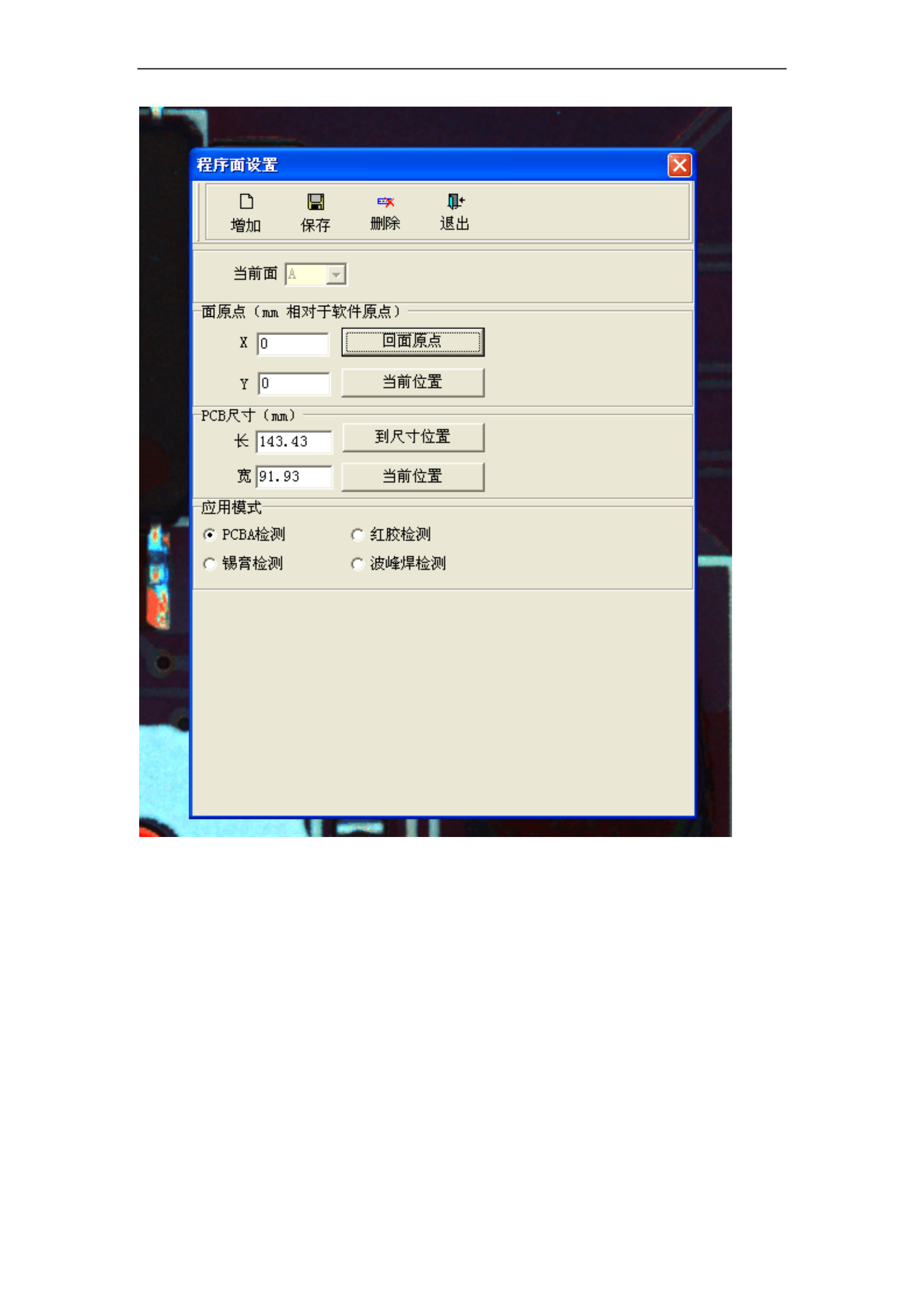

点击 PCB 尺寸位置下的当前位置
，则会记录下十字中心位置点的坐标，即 PCB 最大尺
寸位置的坐标，
点击保存
，电脑将自动完成缩略图的制作。程序面设置完成。
第三步：MARK 设置
MARK 设置主要是用于检测之前或者是编程前校正确认当前加载的PCB 板是不是当前
对应的 PCB 板程序的一项设置。
MARK 主要有四个作用：1、检测加载的 PCB 板是否为对应的程序；2、校正 AB 双面，自
动调出对应面的程序；3、校正 PCB 板是否位置正确；4、校正 PCB 板在过回流焊炉时有没
有发生变形。
点击编辑菜单项的 MARK 设置
将会弹出下面对话框，在镜头图下还会发现一个正方形的小框，找到 PCB 板的一个角，确
定一个圆形图案，用正方形小框将圆形图案完整包住，形成一个外切圆。如图

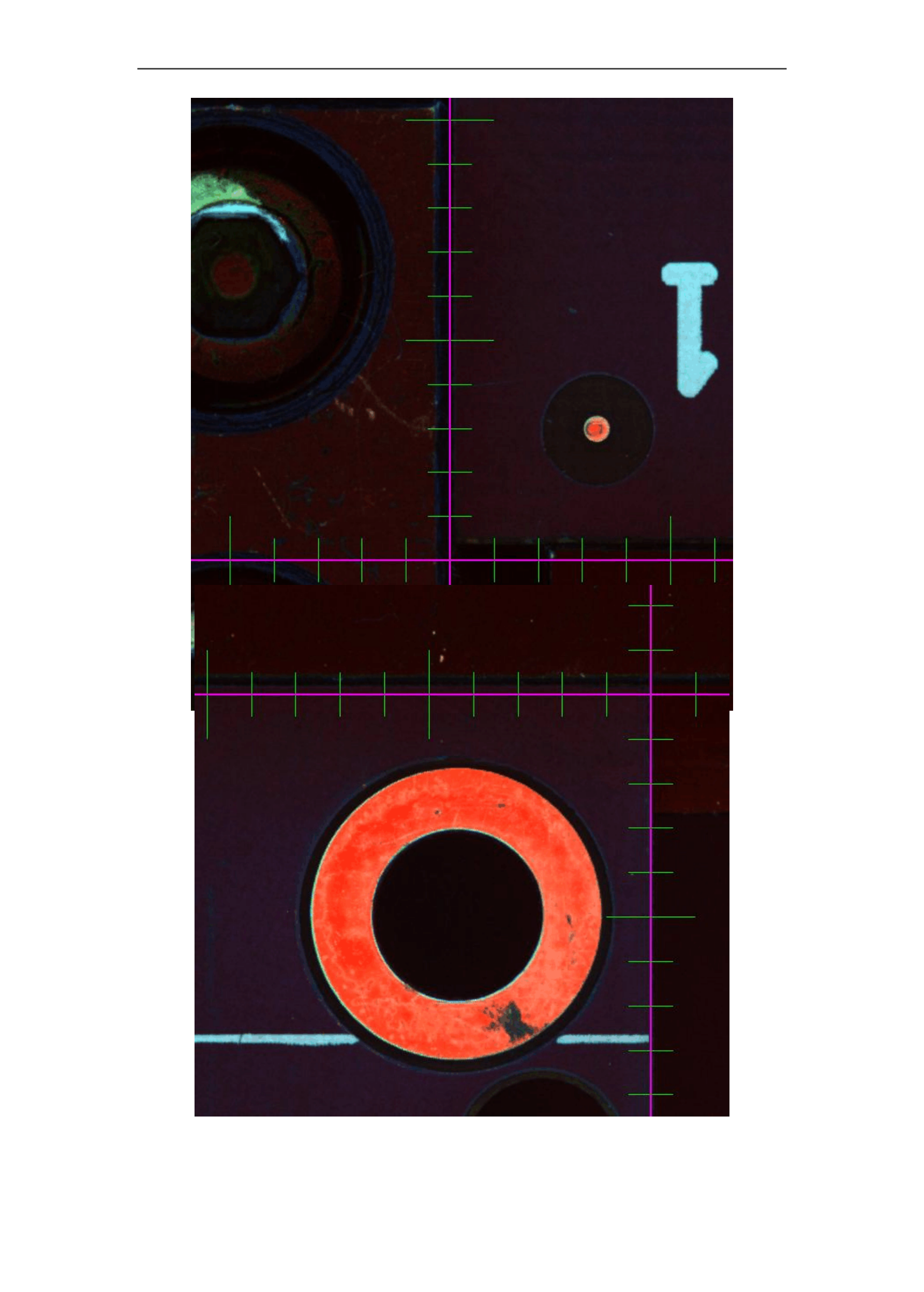

用正方形小框将圆形图案包住
如下图
