容、排阻,但如果本体上都只有一种颜色或者颜色差异不大,则需要相应地增大或选择
性画框,以保证其颜色差异明显,方便定位。

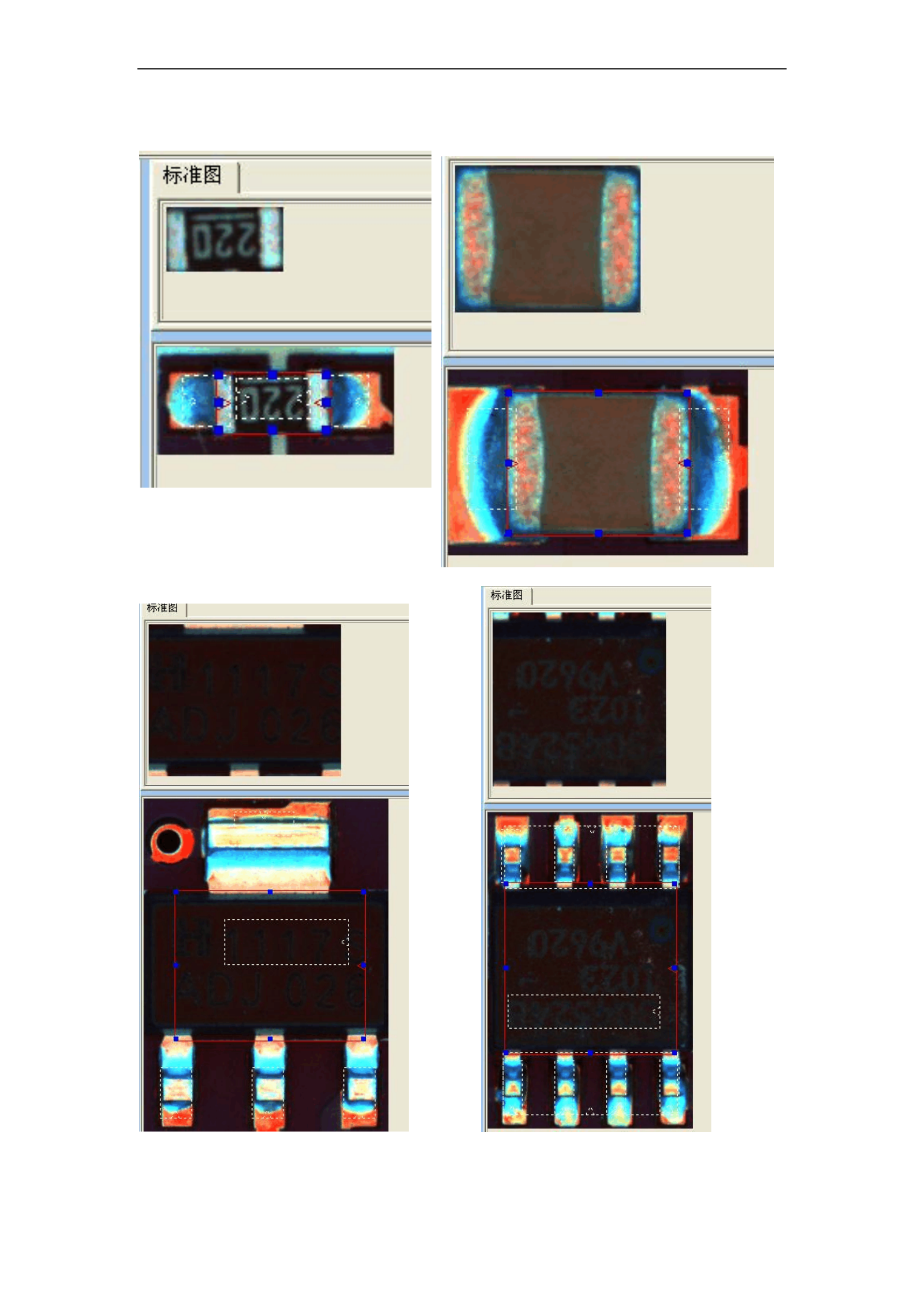

电阻的本体框 电容的本体框
大功率管本体 SOP 元件本体

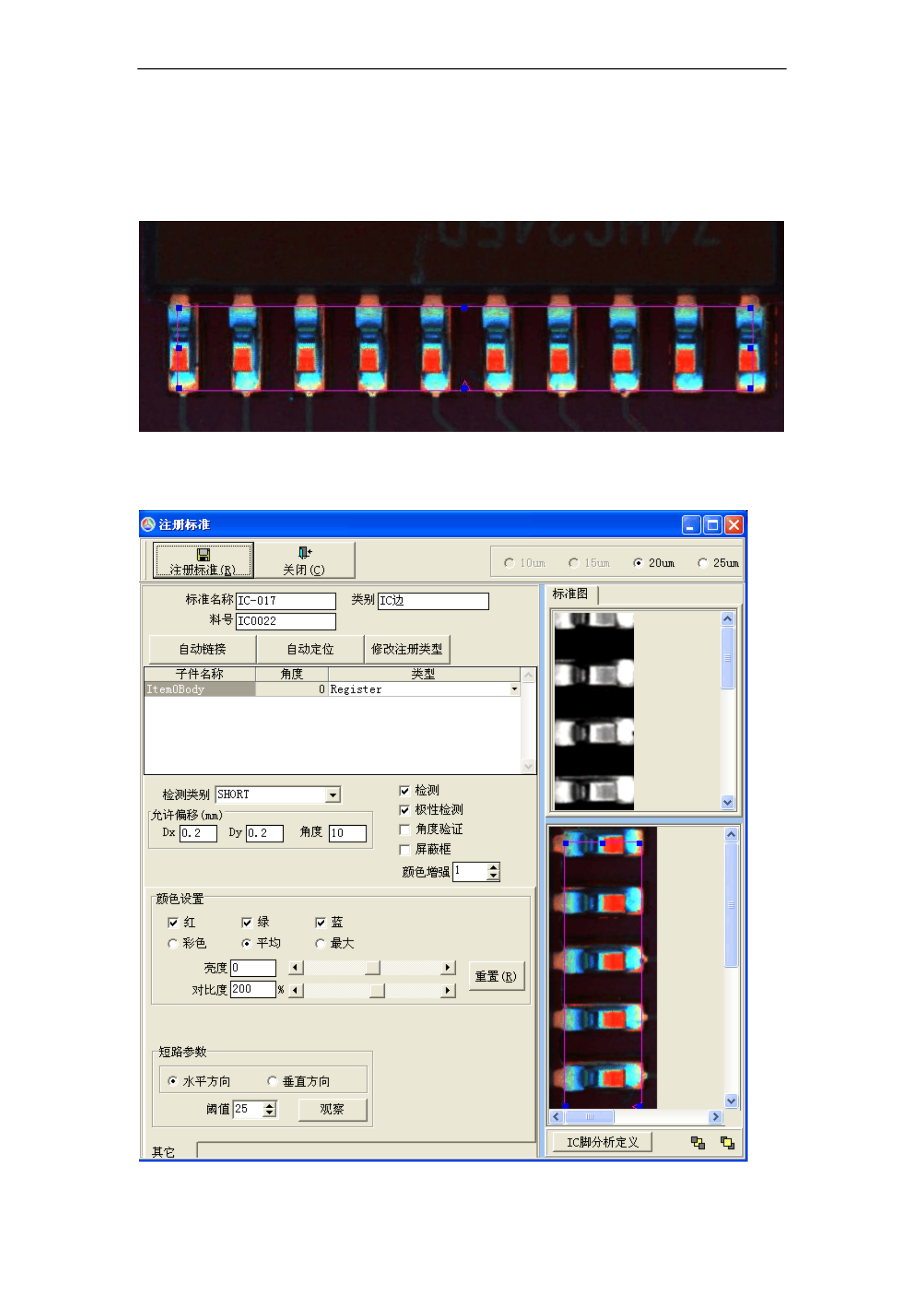

3) 短路框的画法
短路框的原理是基于三基色成像原理的一种失真检测方式,在短路框内,滤掉了红光和
绿光,只留下蓝色光,然后检查蓝光的相素点连起来的线条有没有超过两个 IC 脚的宽
度(IC 脚宽度电脑能够自动计算得来),如果短路框内有超过规定的 IC 脚的宽度线条
则报 NG。短路框的画法是将可能出现短路的地方框起来。
上下两边包住 IC 脚及焊盘及可,左右两边则摆在最边上两个 IC 脚的中间,因为有一些特别
IC 元件最边上的两个脚焊盘相对较大,如果全部框起来可能出现宽于 IC 脚的宽度,出现
误报。框好之后注册标准。
短路框在外围就已经画好,进入注册标准界面只需 IC 脚分析定义就行了。
选择 IC 脚注册框,选取一个标准 IC 脚,从元件本体的内部向外画,使得注册框的极性三角
箭头指向元件本体。画好后选择按钮用选中检测点自动添加,完成注册标准。
