4) 焊点框的画法 焊点框主要是用来检测焊点的上锡情况是否良好， 我们应当在画框时注意画框时候大部 分框住焊盘位置，理想来说 75% 的上锡才算 OK 所以在画框的时候我们的焊点框 75% 为焊盘大小，另外还需要清楚地看到上锡点的位置。 电容的焊点 电阻的焊点 三极管的焊点 SOP 元件的焊点
短路框在外围就已经画好，进入注册标准界面只需 IC 脚分析定义就行了。

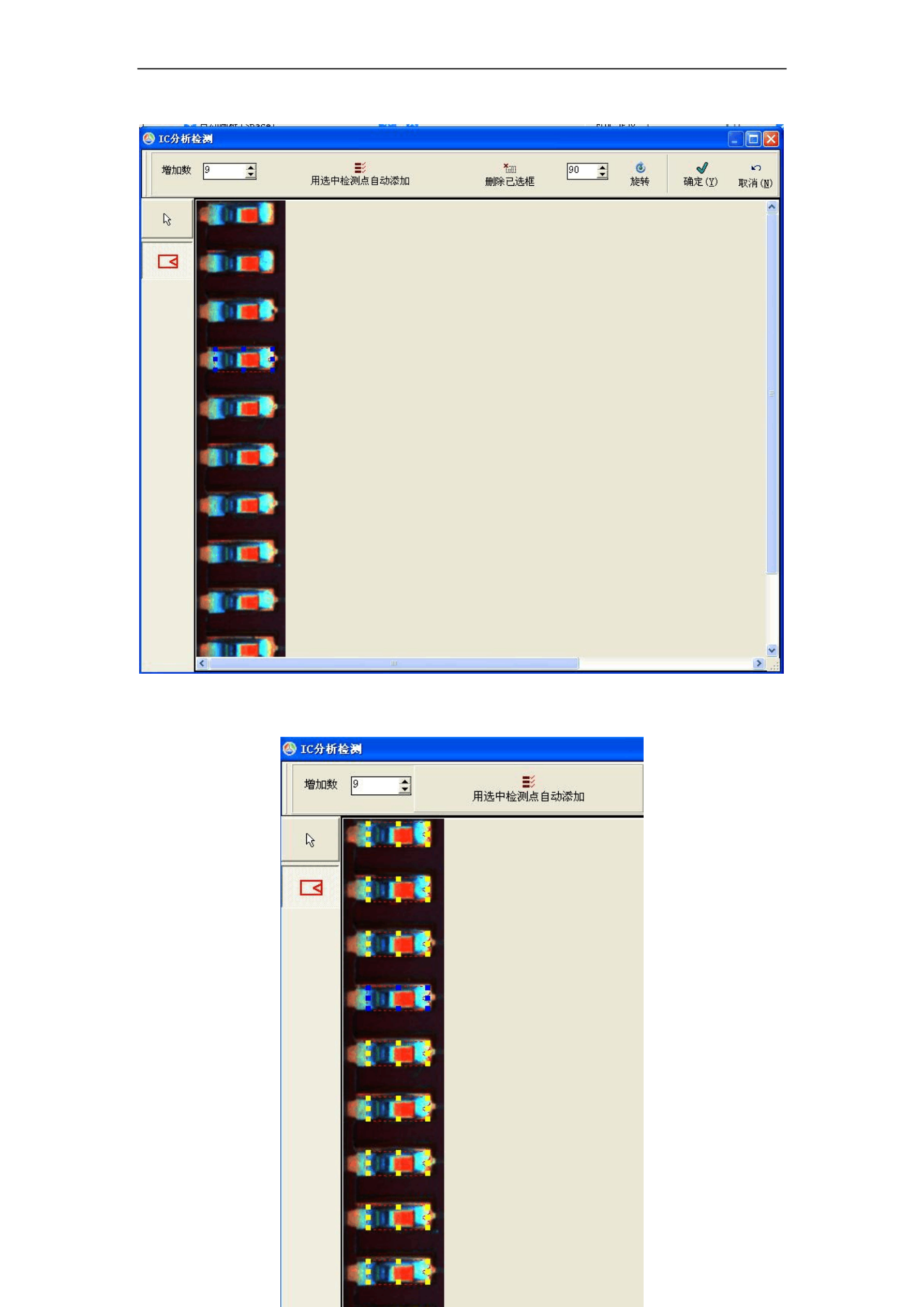

选择 IC 脚注册框，选取一个标准 IC 脚，从元件本体的内部向外画，使得注册框的极性三角
箭头指向元件本体。画好后选择按钮用选中检测点自动添加，完成注册标准。
4) 焊点框的画法
焊点框主要是用来检测焊点的上锡情况是否良好，我们应当在画框时注意画框时候大部
分框住焊盘位置，理想来说 75%的上锡才算 OK 所以在画框的时候我们的焊点框 75%
为焊盘大小，另外还需要清楚地看到上锡点的位置。

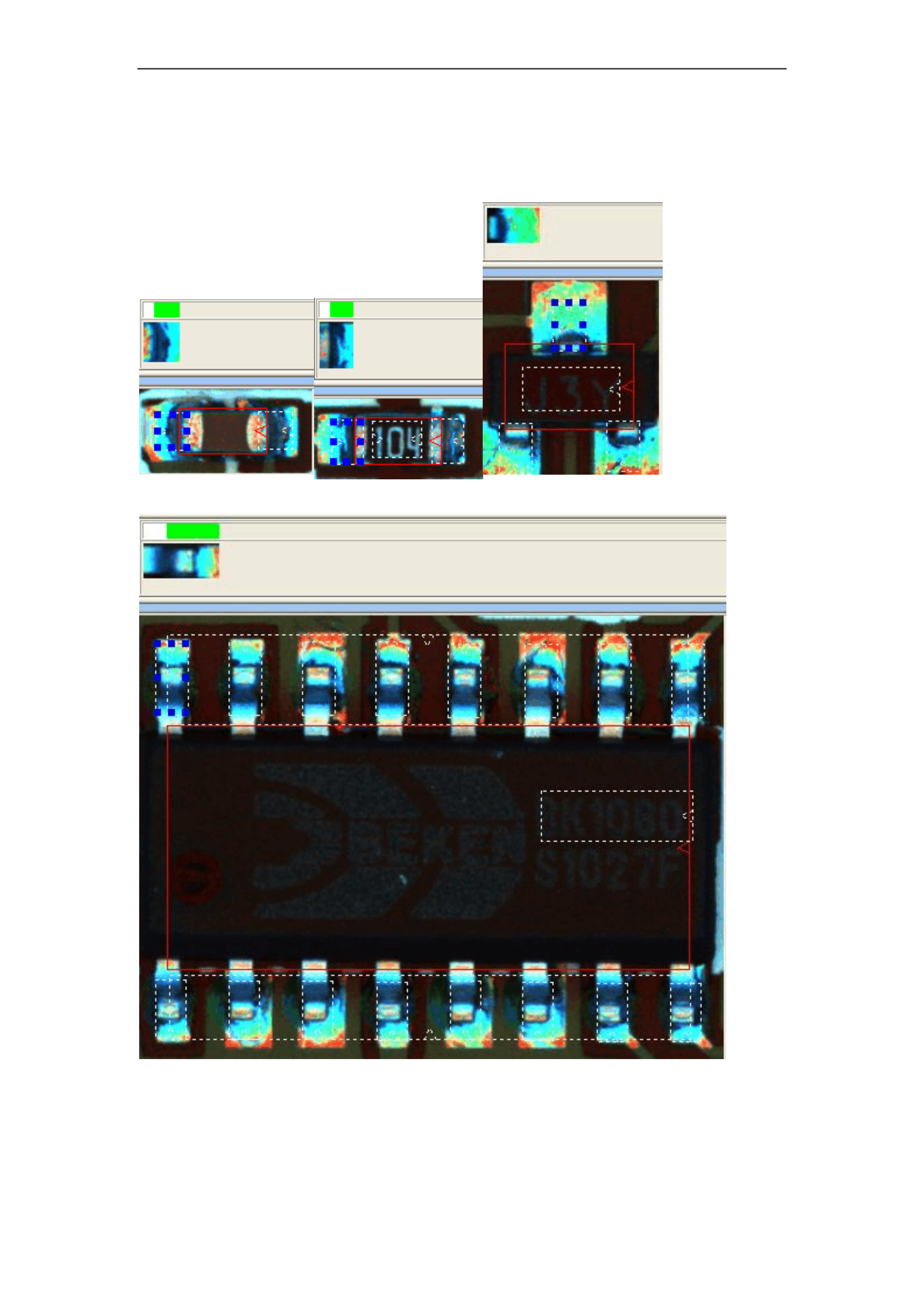

电容的焊点 电阻的焊点 三极管的焊点
SOP 元件的焊点

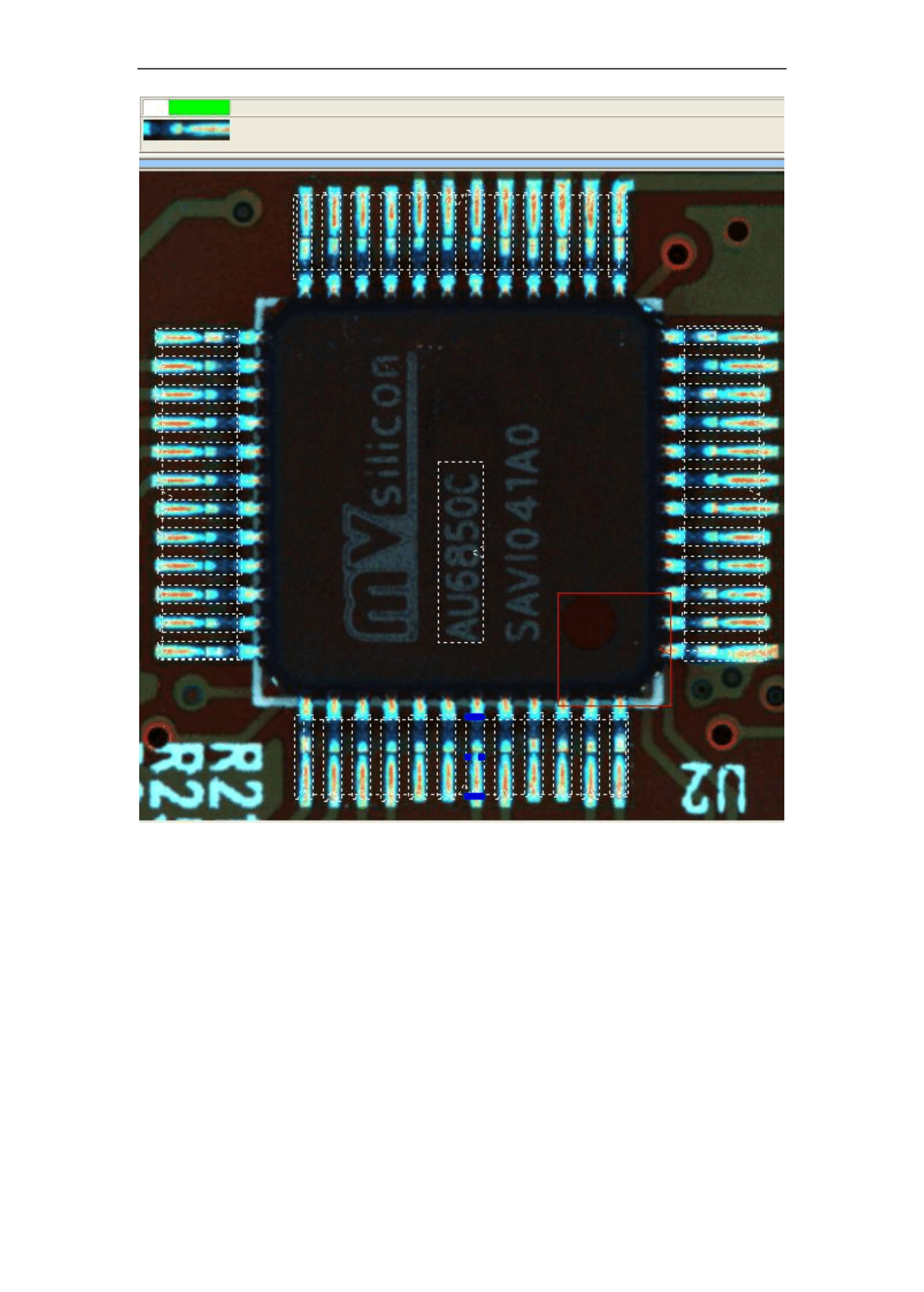

QFP 元件的焊点
对于 SOP 与 QFP 元件的 IC 脚，尽可能地画长一些，IC 脚与焊盘各占一半，宽度刚好比 IC
脚多出一点点，这种做法的目的是更方便检测出 IC 脚翘脚，在视觉效果下，如果 IC 脚翘起，
就会产生一个远近的大小差异，IC 脚会变短变粗，同时，最明显的变化还在于焊盘的变化，
如果是正常上锡，焊锡会均匀地往上爬，如果IC 翘脚，IC 脚下面会出现小山丘的焊点，会
呈现出红黄的颜色分布，这样通过图像对比就会很容易区别出来。
接下来就常用的元件画框举例：
（1）电容
选择元件功能框中的电容栏。
