（ 3 ）极性二脚件极性二脚件的画法与电阻的画法完全一样，只是选择画框的类型上比电阻多了一个方向检测选择元件工具栏的极性二脚件框，因极性二脚件有方向，在画框时从没有极性标致一端的角上拉向对角，让本体框框住元件本体，此时可以看到元件框的极性标致的红三角箭头与元件本身的极性标致在同一方向，方便测试时观查，也有利于程序修改。接下来的画框就与电阻完全一样

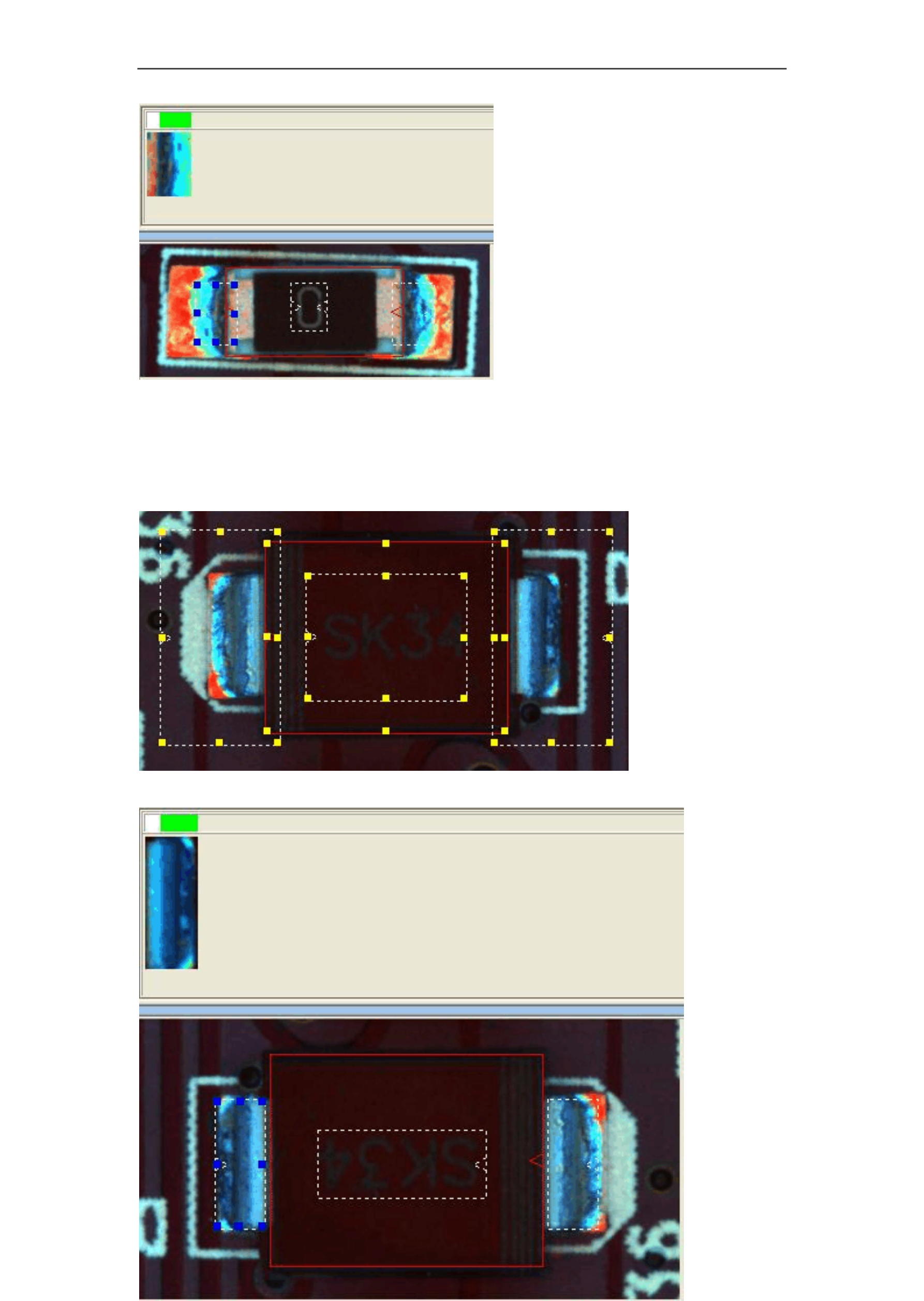

焊点的一端必须要看到清晰的上锡点。如下图

本体框在画框时就自动拉好，就不用再调整了，选择画好的焊点框，选对话框中的自动链接

自动定位，然后完成注册标准，这样一个电容就完成了。

（2）电阻

电阻与电容一样，只是比电容多了一个丝印框

选择元件工具栏的电阻类，从元件本体的左上角斜拉对角，将元件本体框刚好框住本体，

点击注册标准，本体框与焊点框同电容画法一致，适当调整丝印框直至清楚即可。

（3）极性二脚件

极性二脚件的画法与电阻的画法完全一样，只是选择画框的类型上比电阻多了一个方向检测

选择元件工具栏的极性二脚件框，因极性二脚件有方向，在画框时从没有极性标致一端的角

上拉向对角，让本体框框住元件本体，此时可以看到元件框的极性标致的红三角箭头与元件

本身的极性标致在同一方向，方便测试时观查，也有利于程序修改。

接下来的画框就与电阻完全一样

（4）三极管

选择元件工具栏的三极管框，在想像元件摆正时的左上角拉到右下角，这样画框的目的是为

了一次性将元件框对好方向而不需要旋转，一般情况下，如果三极管是正立摆放，我们只需

要从它本体的左上角拉到右下角，但如果有元件倒贴或者横贴，那么我们画的时候就要想像

它摆正，从摆正位置的左边画到右边，比如下列元件是倒贴着的，画框的时候需要从它的右

下角拉到左上角，这样一拉便可一次性拉正。

三极管因本体颜色差异不是很明显，所以本体框在画框的时候需要框住上下脚的颜色，以保

证明显的颜色差异，三极管的焊点框一般都比较大，画框的时候只需要在框内明显地看到上

锡脚与焊盘有明显的均匀蓝色连接在一起就 OK 了，没必要将焊盘全部包住，那样误判会比

较多。

（5）大功率管

选择对应的大功率管注册模块，从元件正立状态下的左上角拉到右下角，丝印框与本体框的

作法如三极管，焊点框调整的时候先选取下面的小脚做标准，完成好一个脚后再自动链接自

动定位，这样一来，所有的焊点框都会链接成同一个标准，再选择顶上那个大焊点，修改注

册类型为单独的标准，适当调整大小保存即可。
