（4）三极管

选择元件工具栏的三极管框，在想像元件摆正时的左上角拉到右下角，这样画框的目的是为

了一次性将元件框对好方向而不需要旋转，一般情况下，如果三极管是正立摆放，我们只需

要从它本体的左上角拉到右下角，但如果有元件倒贴或者横贴，那么我们画的时候就要想像

它摆正，从摆正位置的左边画到右边，比如下列元件是倒贴着的，画框的时候需要从它的右

下角拉到左上角，这样一拉便可一次性拉正。

三极管因本体颜色差异不是很明显，所以本体框在画框的时候需要框住上下脚的颜色，以保

证明显的颜色差异，三极管的焊点框一般都比较大，画框的时候只需要在框内明显地看到上

锡脚与焊盘有明显的均匀蓝色连接在一起就 OK 了，没必要将焊盘全部包住，那样误判会比

较多。

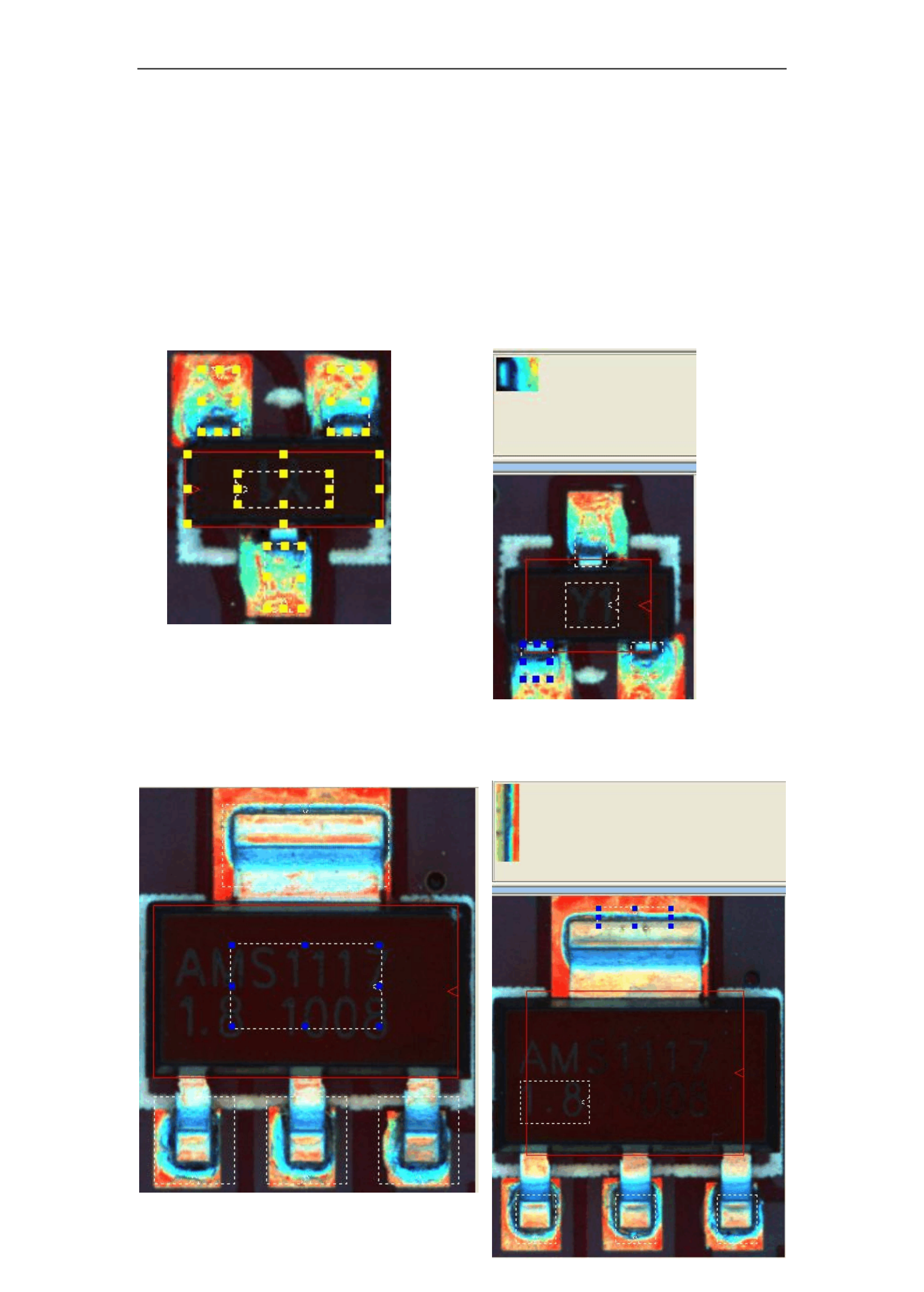

（5）大功率管

选择对应的大功率管注册模块，从元件正立状态下的左上角拉到右下角，丝印框与本体框的

作法如三极管，焊点框调整的时候先选取下面的小脚做标准，完成好一个脚后再自动链接自

动定位，这样一来，所有的焊点框都会链接成同一个标准，再选择顶上那个大焊点，修改注

册类型为单独的标准，适当调整大小保存即可。

（6）四脚件五脚件

四脚件与五脚件的画法同三极管一致，在此不作详细说明。

（7）六脚 IC 与八脚 IC

由于这两种元件在过回流焊炉时有出现短路的情况，而这两元件注册框中没有包括短路检测

类别，所以这两种元件注册框基本不建议采用，均由 SOP 元件代替。

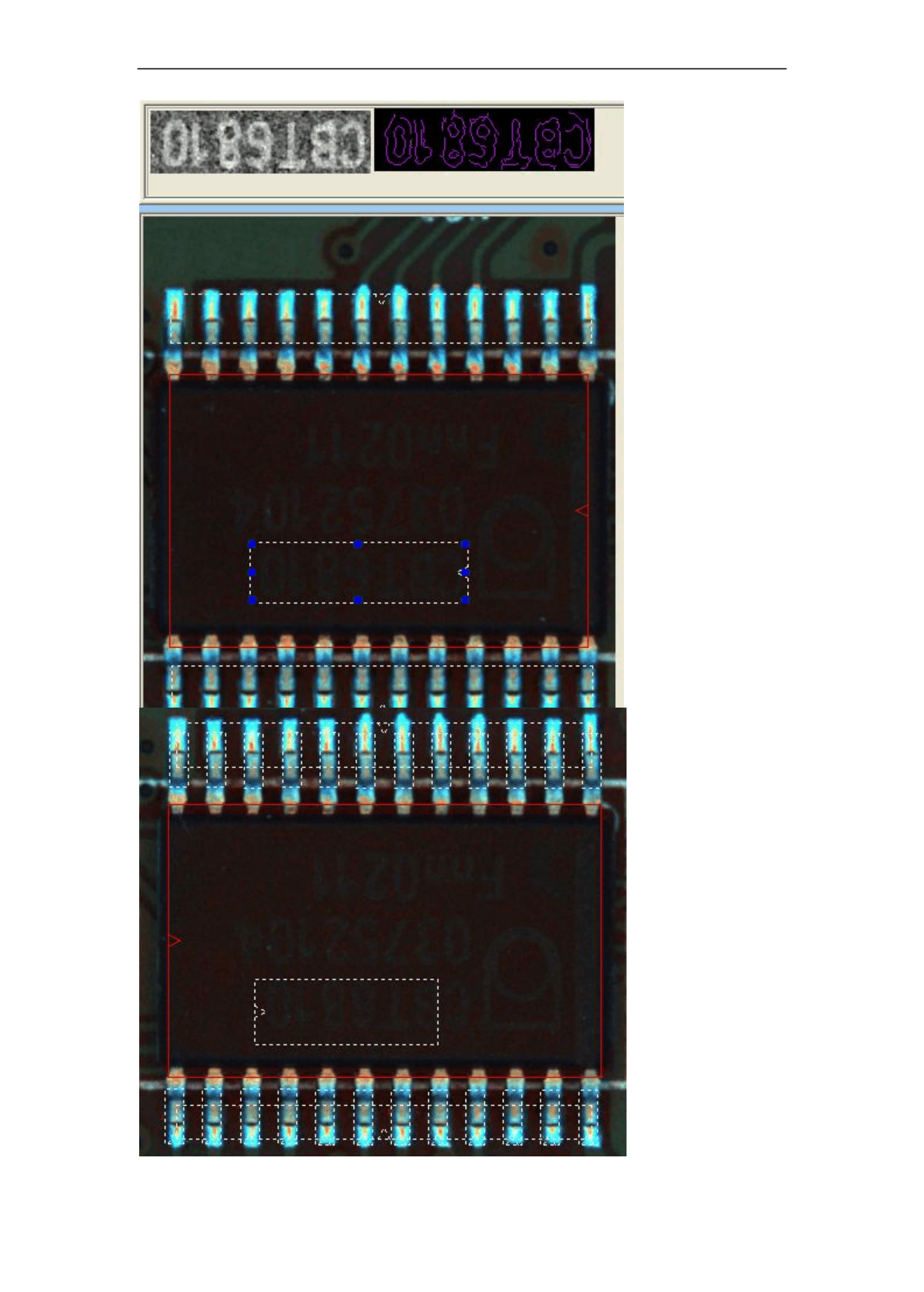

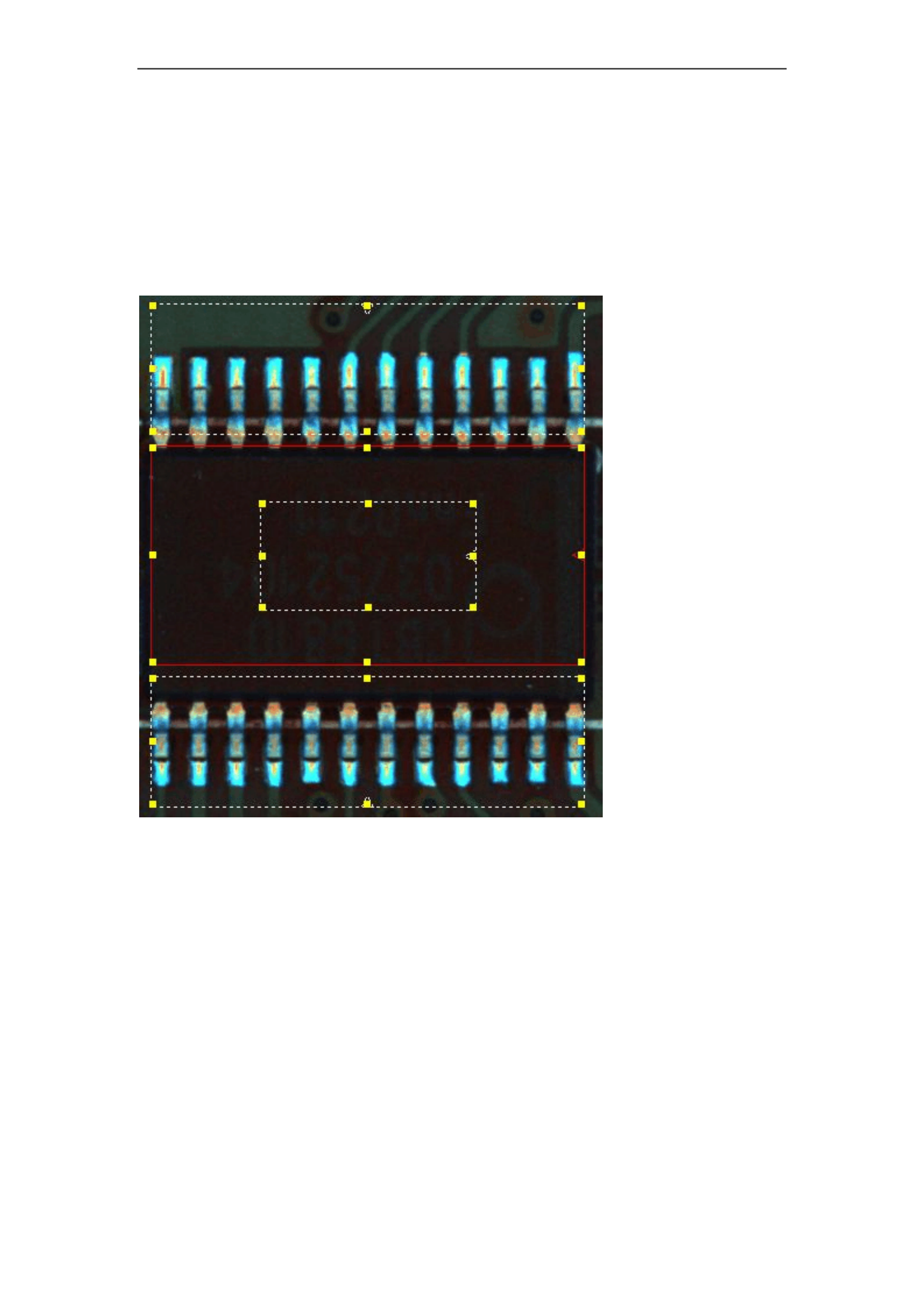

（8）SOP 元件

针对双边 IC 脚元件，通常选用 SOP 注册元件框，六脚和八脚 IC 建议采用此元件注册框注

册，SOP 元件注册框包含了贴片元件四种框，

丝印框框住字体丝印即可，清楚的丝印框小一点，不清楚的丝印可适当选择大小。

本体框，如果本身元器件不是很大，选择框住元件本体，上下留有明显的颜色差异，如果元

器件很大，不方便将整个元件框住，选择特殊标致点进行画框，只要定位时标准框不跑偏即

可。

短路框则是将可能出现短路的地方框住即可，注意，在短路框中，我们应当尽量避免框住白

色相素点，根据短路框的特性，如果框内有白色相素点，很有可能会形成短路误判。

焊点框从 IC 脚下弯的地方拉起，拉至焊盘上焊区域，宽度稍宽于 IC 脚。

对于 IC 脚的注册要注意，在选择完 IC 脚分析定义之后，选取一个上锡最好的脚，从元件本

体的内部画向外，使得 IC 脚框的红色箭头标志指向元件本体内部。最后点击选中自动添加

即可。
