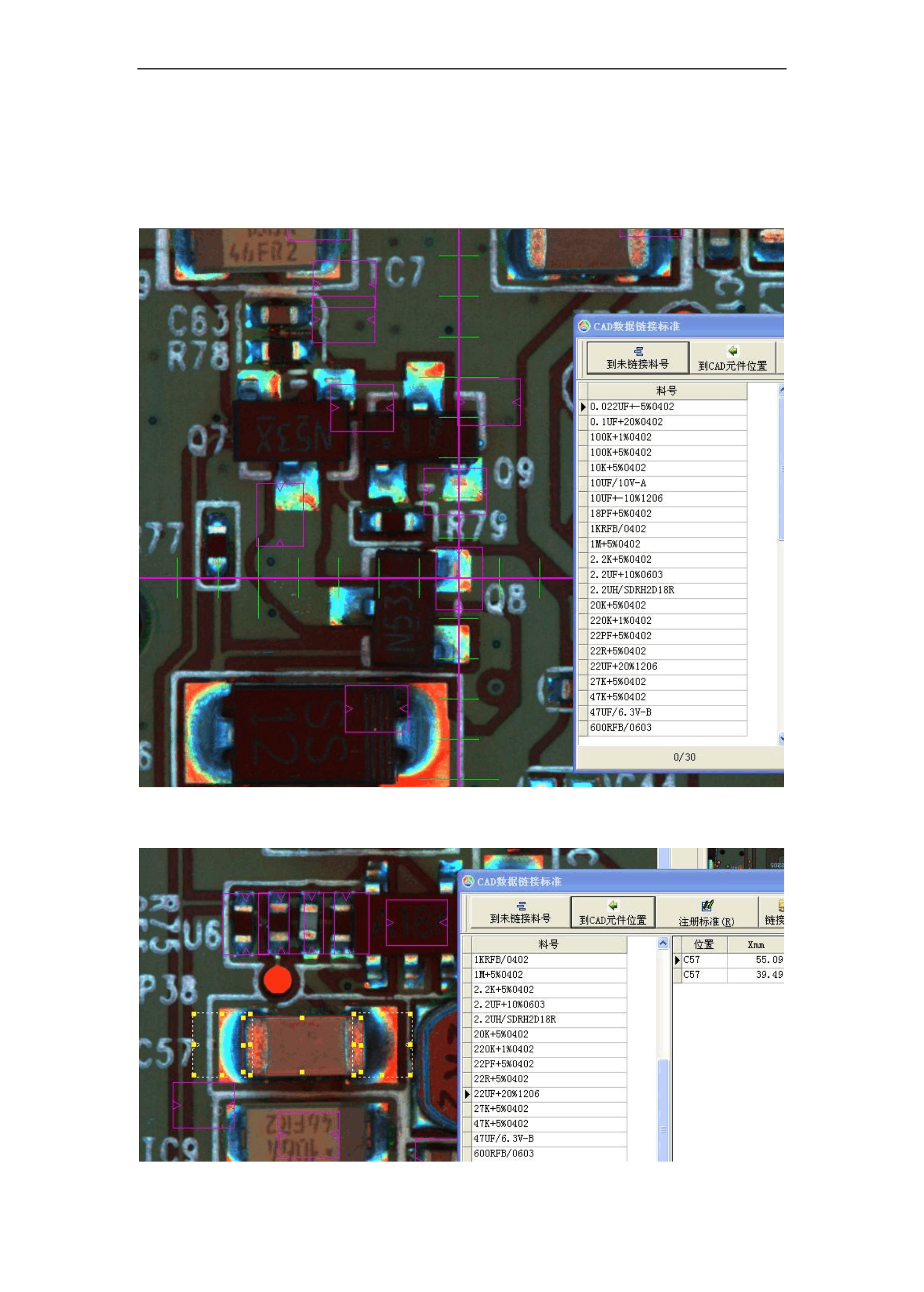

所有元件框校正好位置,接下来就可以根据 CAD 数据编写程序了。打开文件菜单选择 CAD
标准链接(或选择快捷键 ALT+Q,会出现 CAD 数据链接标准对话框,在此对话框中将所
要编写程序的 PCB 面板上所有元件料号都集中在左边料号栏中,点击到未链接料号,系统
会自动选择排序靠前没有完成注册的元件料号所对应的一系列元件,再选择到CAD 位置,
机器会运动到让镜头对准当前的元件。
当目标元件在镜头范围内时,会出现调整大小的蓝点显示在CAD 数据框上,先移开目标元
CAD 数据框,选择对应的注册类型框,完成注册标准即可。

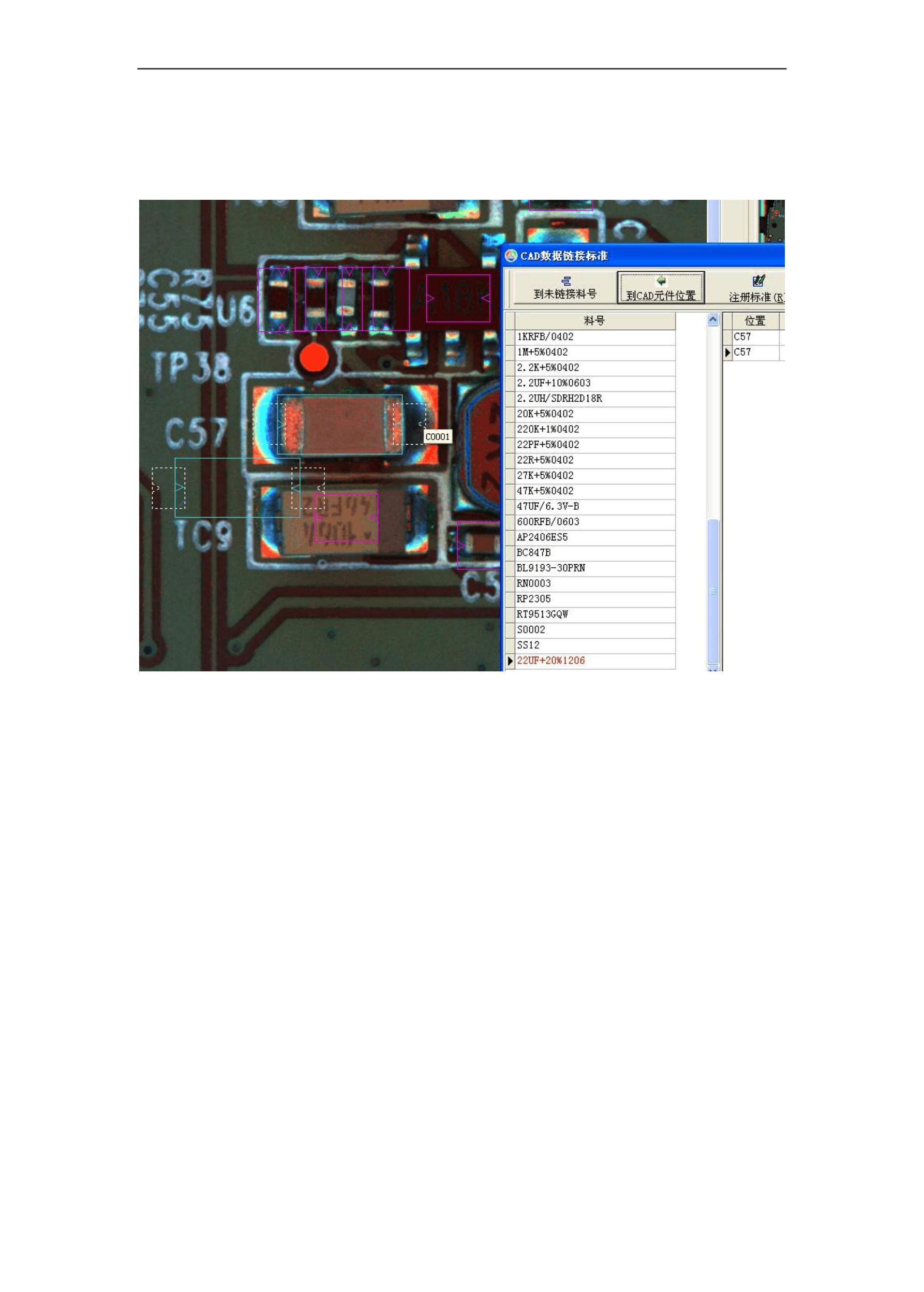

当元件被注册成功,系统会将 CAD 数据框自动链接成刚刚注册的标准,将手动画的元件框
删除,把链接成功的 CAD 数据框移到元件位置,点击 FOV 自动定位,这一料号对应的所
有元件都注册成功,注册好的元件料号以红色显示排列在料号栏的最底层。接下来只需要将
所有料号都完成注册,整个程序就编写完成了。
思考:1. CAD 数据中有一列数据有正有负而且没有规律,如何处理?
2.在贴片机中 PCB 板是横向摆放,而在 AOI 中只能纵向排放,对应的数据出现 90
差异,如何处理?
3.一片 PCB 板是由两台或者多台贴片机共同完成的,将所有数据归总后只有一台贴
片机的数据对准元件位置,其他的都偏移了,如何处理?
解答:
1. 如果数据中有一列有正有负,这说明在贴片机当中的圆点位置位于 PCB 板中间,
解决的办法是设法让圆点位置移到 PCB 板外,也就是将有负数的值统一加上一个
可以让所有数值变为正数的值。
2. 出现此类情况其实是 X Y 轴的互换,角度变换 90 度就能解决问题,即:对数据
的排列方式变为:元件位置,Y 坐标,X 坐标,角度,元件料号。另外在坐标数据
变换内,选中变换目标为角度,X=X*1+90
3. 一台或者多台贴片机共同完成一块 PCB 板由于原点位置不同,用文本文档装载的数
据需要统一原点,首先用 EXCEL 将所有 MARK 点坐标统一,以一台贴片机的 MARK
XY 坐标为标准,其他贴片机 MARK 坐标值 X 列与 Y 列相应的或加或减标准 MARK 坐标
差异值,确保所有 MARK 坐标数据一样再统一装入文本文档。
第五步:学习调试
掌握四种调试模式,能够灵活应用变换,根据不同情况采用相应模式;
掌握批量学习模式与错误暂停模式的不同作用与区别;
1 批量学习模式:针对元件标准进行大量快速地统计建模,提高效率。
2 错误暂停模式:针对于与标准图相比大于允许误差范围值的元件标准进行单个调试。
3 自动定位模式:在元件允许移动范围的区域内进行自动校准元件框,以达到最佳的学习
和检测效果。
4 检测模式:不学习+不暂停+不定位。三不原则做检测。

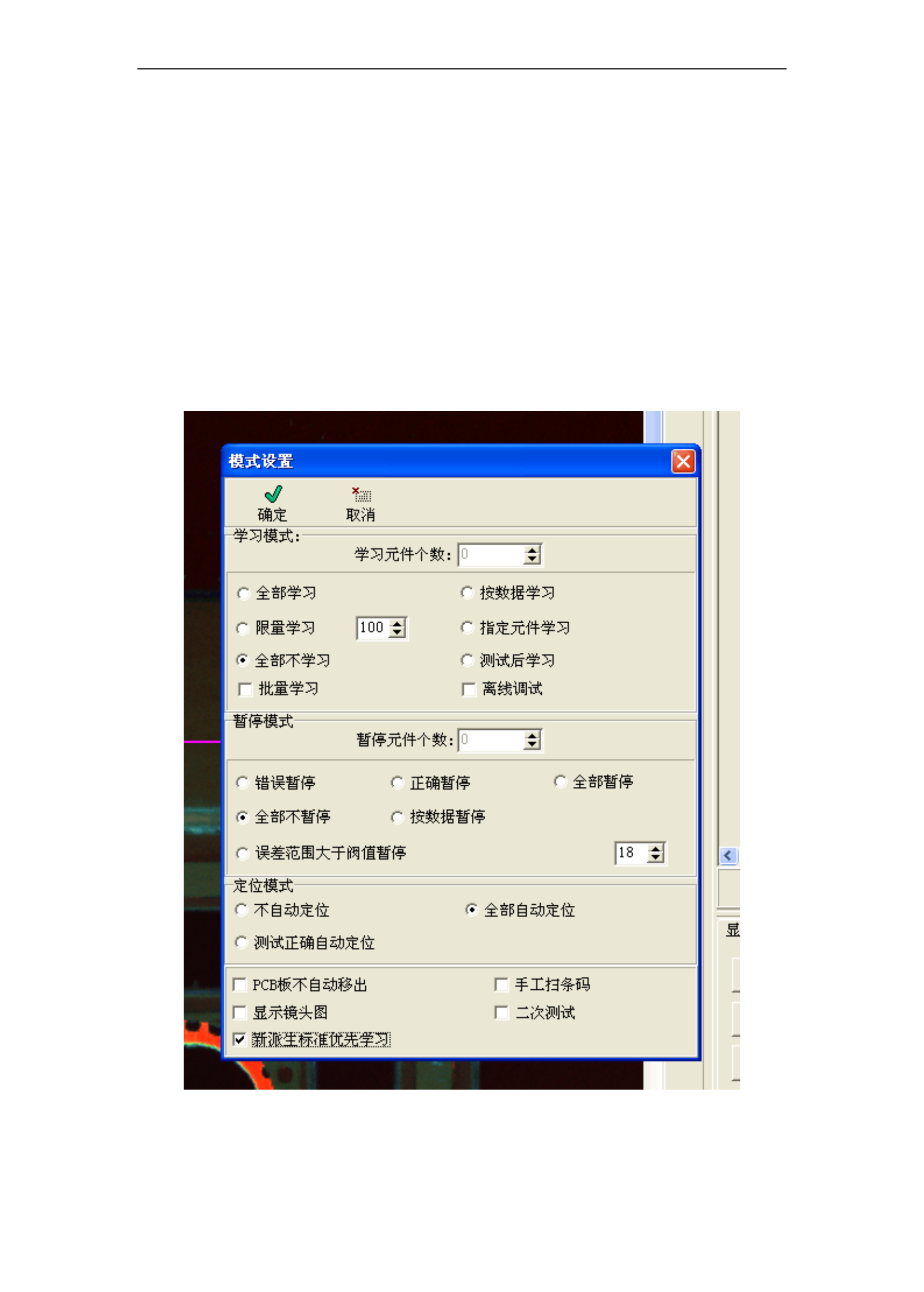

自动定位模式 选择以下模式,让程序自动定位三次,确保所画的元件框都定好位
置,以保证最佳的位置进行学习。
自动定位模式的作用是让元件标准框在允许偏移的范围内,对待测图自动搜索与原标准
类型图片本体框比对差异最小,来确定最佳位置,
自动定位模式
