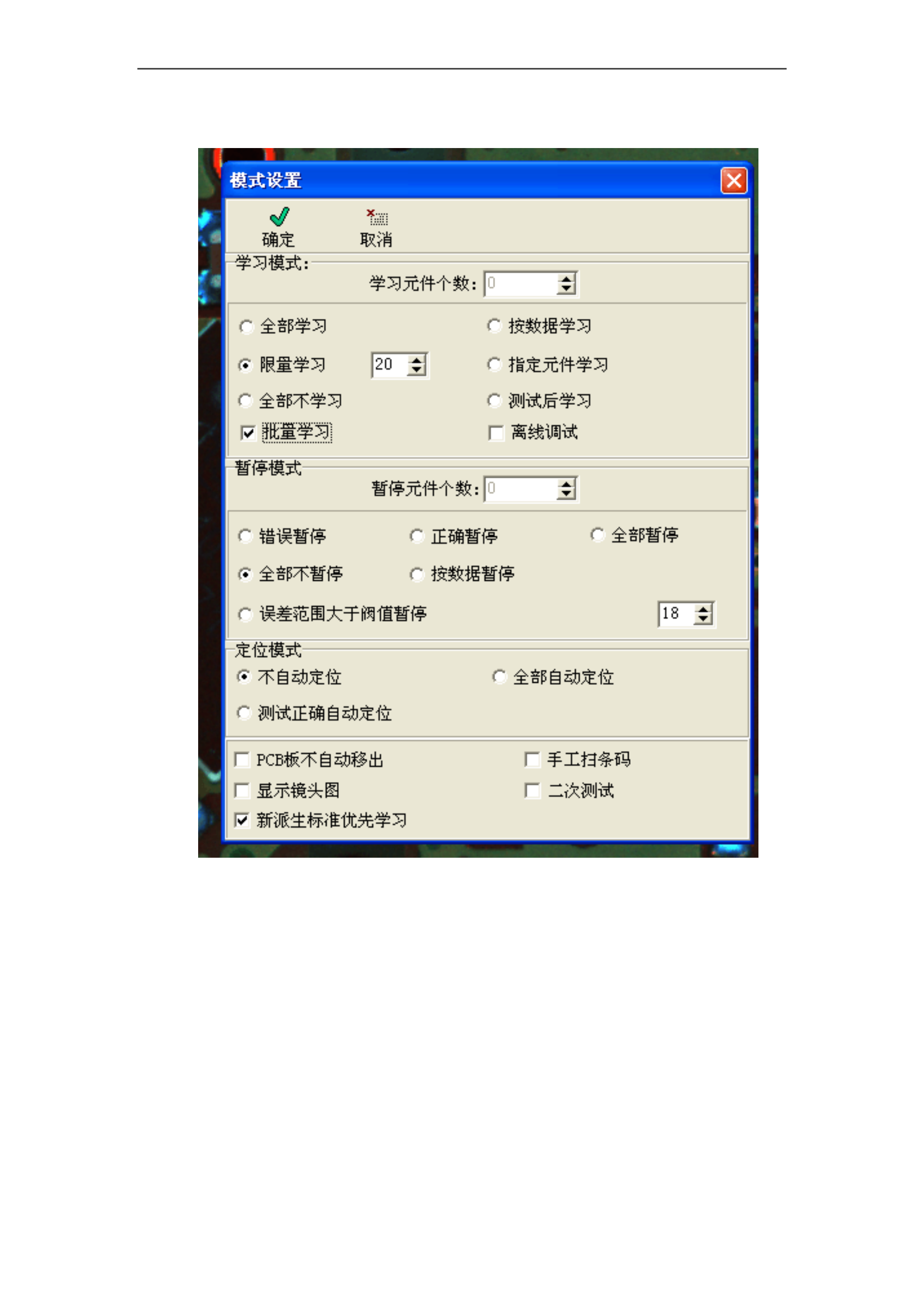

批量学习模式 在限量学习栏设置限量学习次数为 20，选中批量学习+全部不暂停
+不自动定位。
批量学习模式
批量学习模式主要是用来学习焊点框与部分可学习的本体框，这种模式的优点是调试程
序的速度快，设定 20 的意思是让可学习的元件框统计完 20 次就不再统计，然后只做检
测，而没有统计完 20 次的元件标准继续统计，直到统计完 20 次为止，这个限量 20 的
数据也可根据具体情况改动，一般来讲，如果 PCBA 贴片稳定的情况下，一片 PCBA
上相同元件贴片的方式基本没太多变化，所以我们没有必要统计完这片板上所有的点，
只需要选择一部分作为特征性的代表点统计就行了（我们的目地是在一系列 PCBA 板
上平均地取一部分，这样一来整条线的生产工艺都能很好地统计），接下来要用错误暂
停调整短路和丝印。

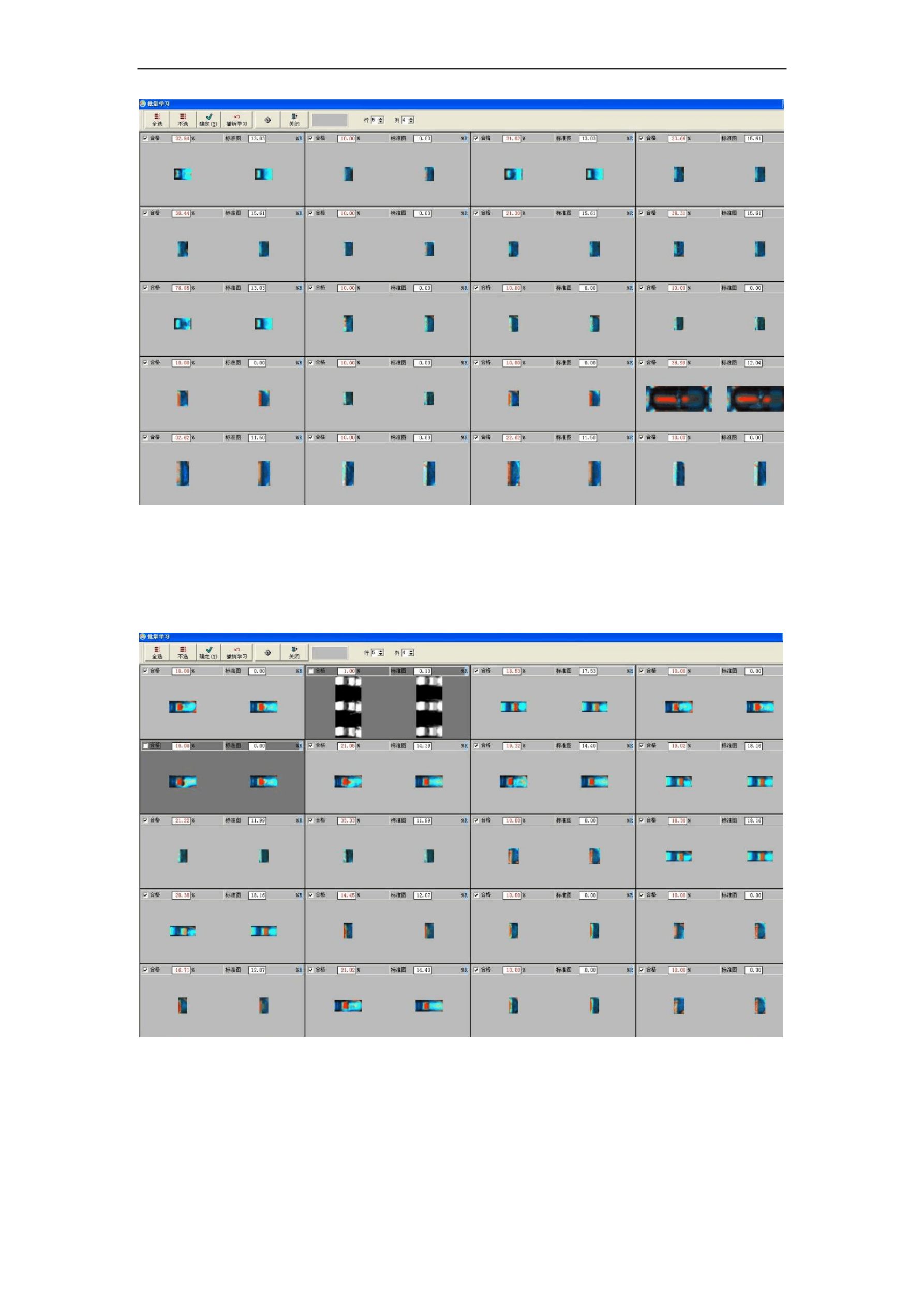

上图为批量学习模式，在此模式中每一区域对比图片中，左为实测图，右为标准图，图片上
方显示标准图的允许误差范围值和实测图的实测误差范围值，如果图片内容相差很大，或者
实测出来的图片本身存在错误，将左上角的勾去掉，不统计到标准里面，如果将错误信息统
计到标准里去，错误将被电脑认为此错误OK 将不报错，如此，错误测不出来。如果图片存
在较大差异，但元件状态还是 OK 的，将勾选上，点击确定统计进去。
如果在批量学习模式中发现有短路报错出现，将勾取消，不学进去，短路框用错误暂停的方
式进行修改，在此处出现的短路框也可以学，但是必须在很有经验的情况下，对自身的产品
情况了解清楚的前提下可以大胆去学习，对于初学者，不建议在批量学习中学习短路，如果
因为判断不准而将短路学习进去，短路将测不出来。
当我们批量学习完一次之后，丝印框与短路框以及一些不确定的焊点框和本体框都在测试结
果显示中报出来，针对这些问题接下来，采用错误暂停模式具体分析。
错误暂停模式 选择以下模式，限量学习+错误暂停+不自动定位。
错误暂停模式主要是对检测过程中的所有错误信息进行一个详细地观查与分析，内
容包括了该元件框的所有数据内容，错误原因，以及在模式框内进行修改。焊点框
和本体框也可以在错误暂停中学习，但主要是对丝印修改（派生新标准或者调整允
许误差范围值）和短路框的调整（替换标准和调整阀值），焊点框与本体框在错误
暂停中学习相对影响调试速度，一般不建议在错误暂停中大量学习。
错误暂停模式
错误暂停模式是一个很重要的调试程序的方法，错误暂停处理的好坏直接关系到整个程
序的检出与稳定，也是横量一个优秀编程员的标准。
在选择好错误暂停模式后，启动检测功能，检测过程中将会弹出以下对话框，在下图的
对话框中可以看到对话框中显示了该元件的全部信息。
学习次数：该元件统计数量（此项针对于焊点框以及可学习的本体框），这个学习次数
在电脑默认设置了 125 次为最大学习次数，如果超过了 125 次学习次数，电脑将不再统
计进去，只做检测，如果在学习的过程中人为设定了学习次数，电脑的统计数量以设定
的数值为准，一旦设定了某一指定数值，电脑只统计到设定数值，没统计到这一数值继
续统计，统计完了就只做检测。
