点击之后会出现以下对话框： ，机器开始运动，夹具将会移动到设定的原点位置。我们可以看到下图，此时 十字的中心位置位于 PCB 板的左下角，接下来我们要找到 PCB 的右上角，将十字中心位置 位于 PCB 的右上角上，确保 PCB 上右两板边与十字左下重合。
点确定
，就完成了第一步新建程序
第二步：程序面设置
程序面设置主要是设置 PCB 板的大小尺寸，让电脑确定需要检测的PCB 板大小，另一
方面能够让操作人员直观地查看 PCB 全图。
进入编辑菜单选择程序面设置项

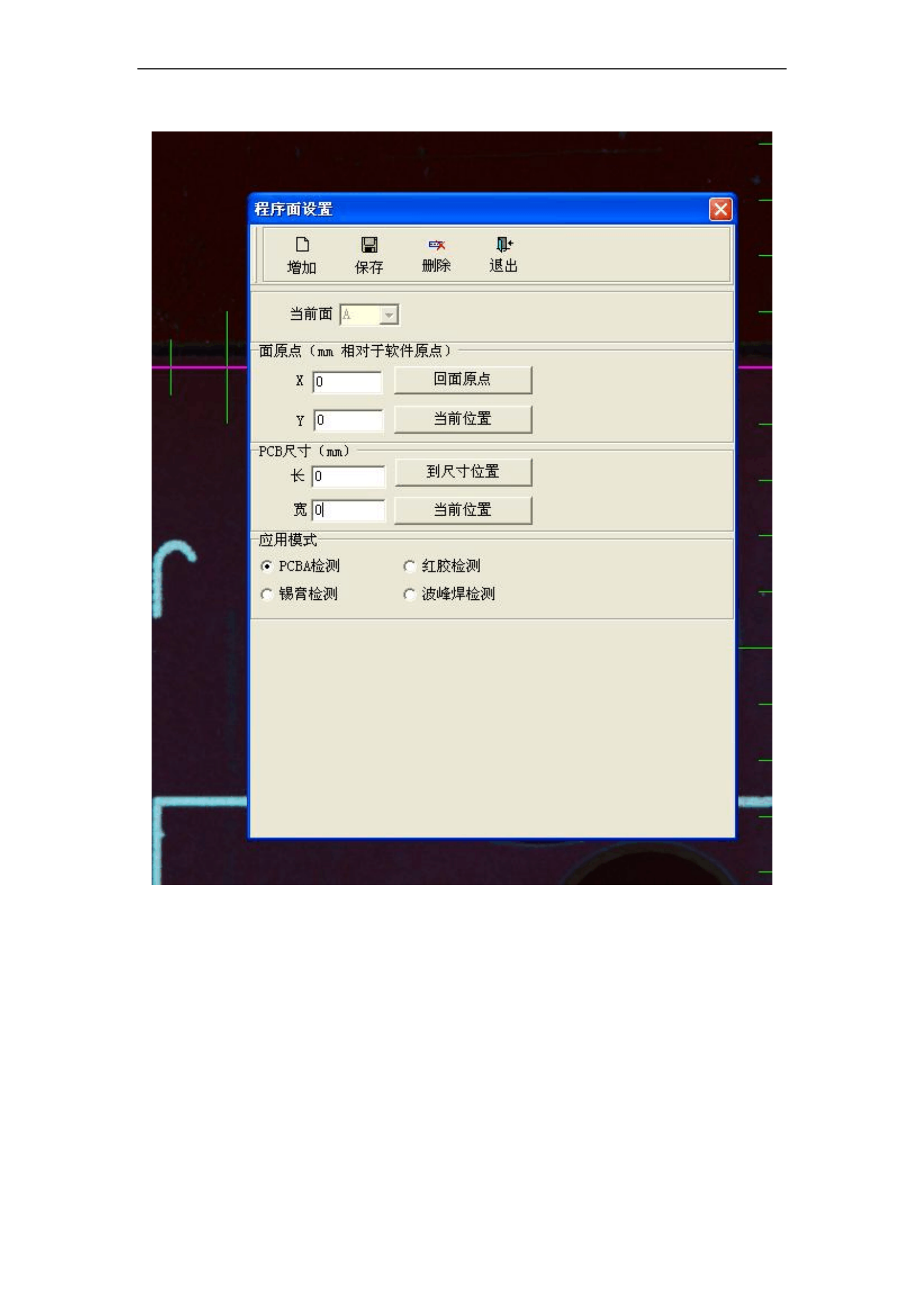

点击之后会出现以下对话框：
，机器开始运动，夹具将会移动到设定的原点位置。我们可以看到下图，此时
十字的中心位置位于 PCB 板的左下角，接下来我们要找到PCB 的右上角，将十字中心位置
位于 PCB 的右上角上，确保 PCB 上右两板边与十字左下重合。
PCB 原点位置
回面原点后点对角找到 PCB 最大尺寸位置。
PCB 最大尺寸位置
