选择 CAD 数据导入后会弹出以下对话框。
CAD 数据编程
CAD 数据画框是基于贴片机数据，自动生成的元件框，自动链接相同元件标准的一种快速
编程方法，在程序编写前，首先得从贴片机中导出元件数据信息，其中包括元件位置、X 坐
标、Y 坐标、角度以及元件料号五组数据信息。从贴片机中导出的数据信息用文本文档的格

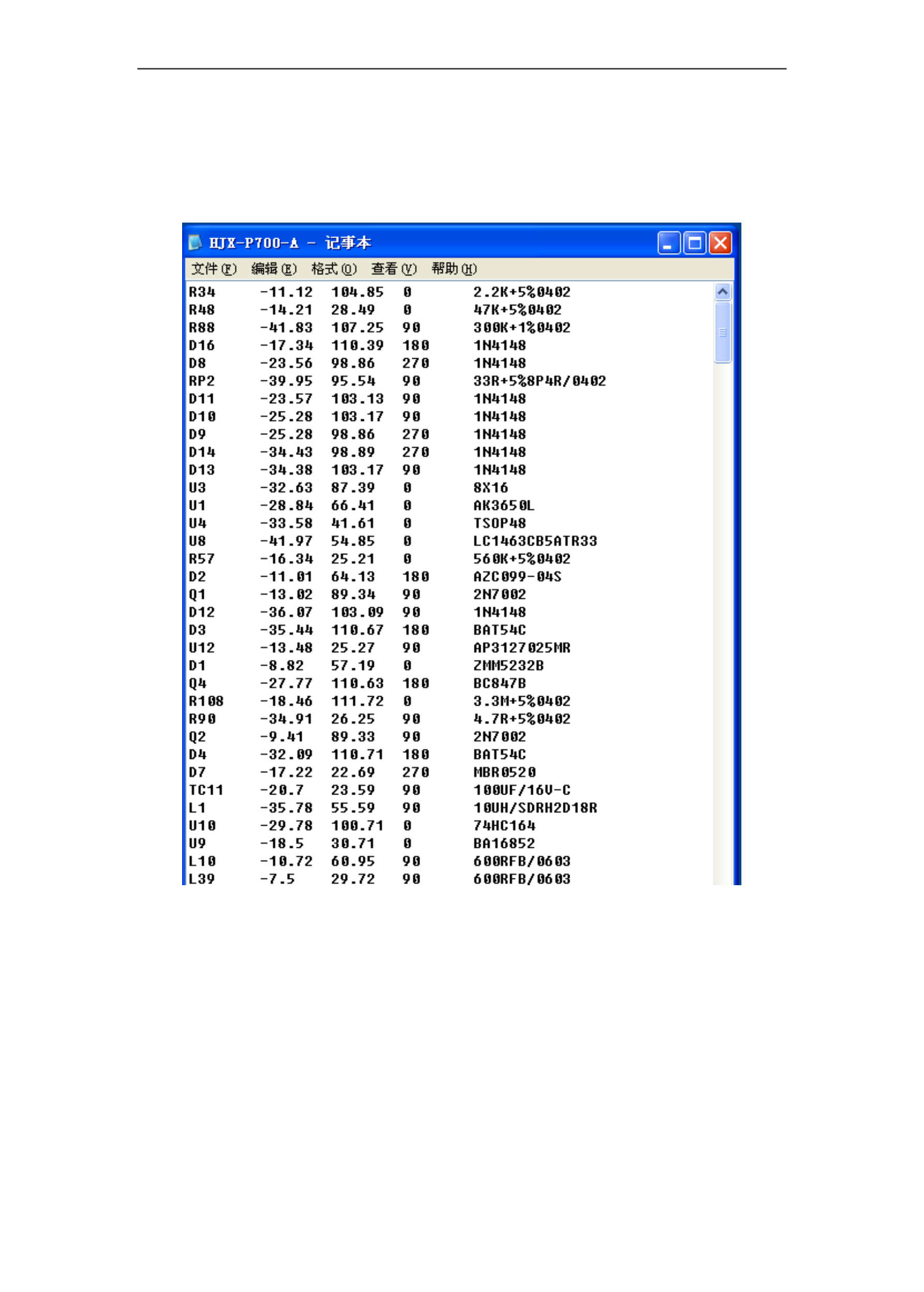

式保存，形如：
确保数据信息筛选过来之后开始 CAD 数据编程。
完成程序编写前三步聚，到 MARK 设置完成后，在文件菜单选项中选择 CAD 数据导入：

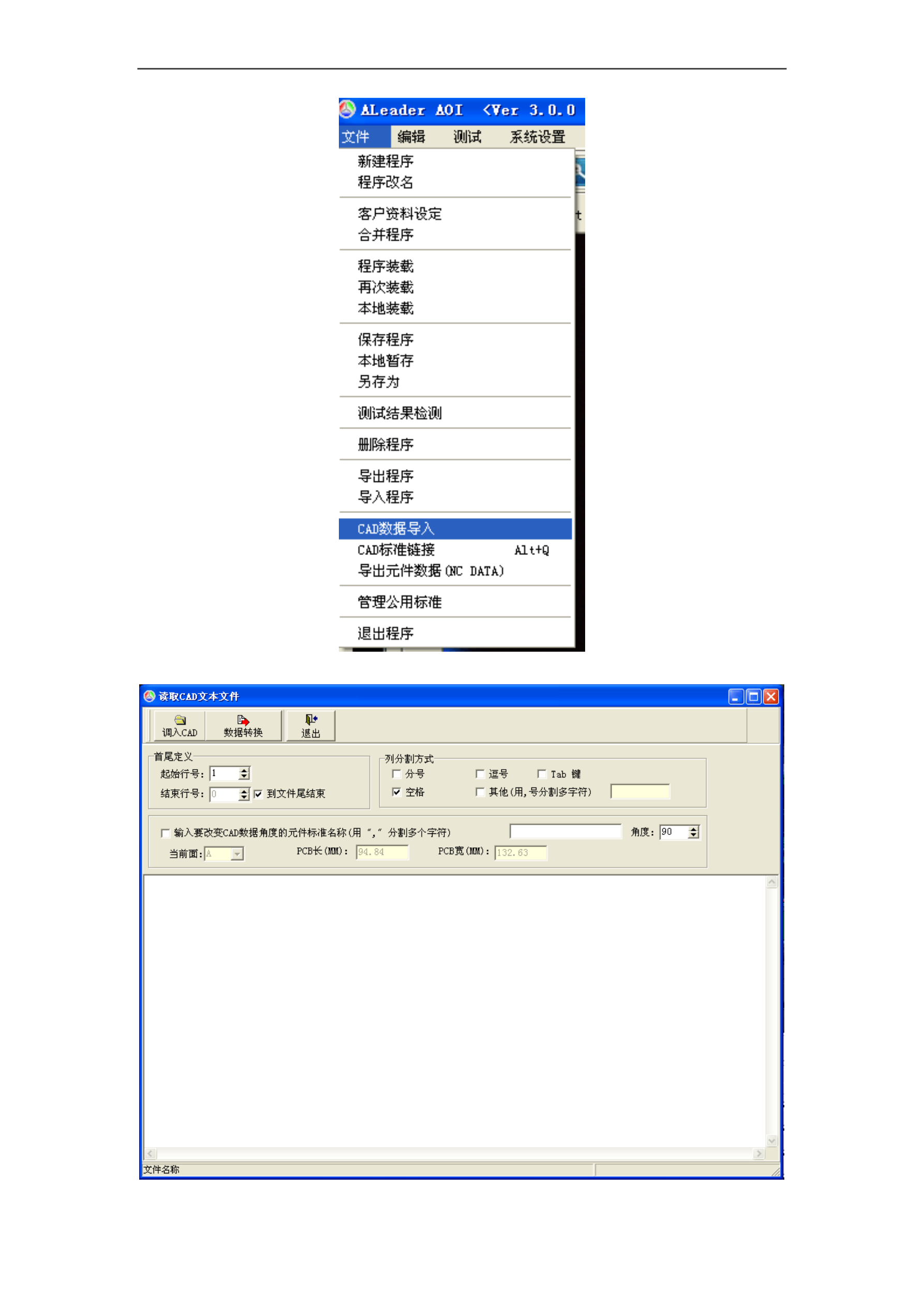

选择 CAD 数据导入后会弹出以下对话框。
选择调入 CAD，即将从贴片机导入的数据调入进来。

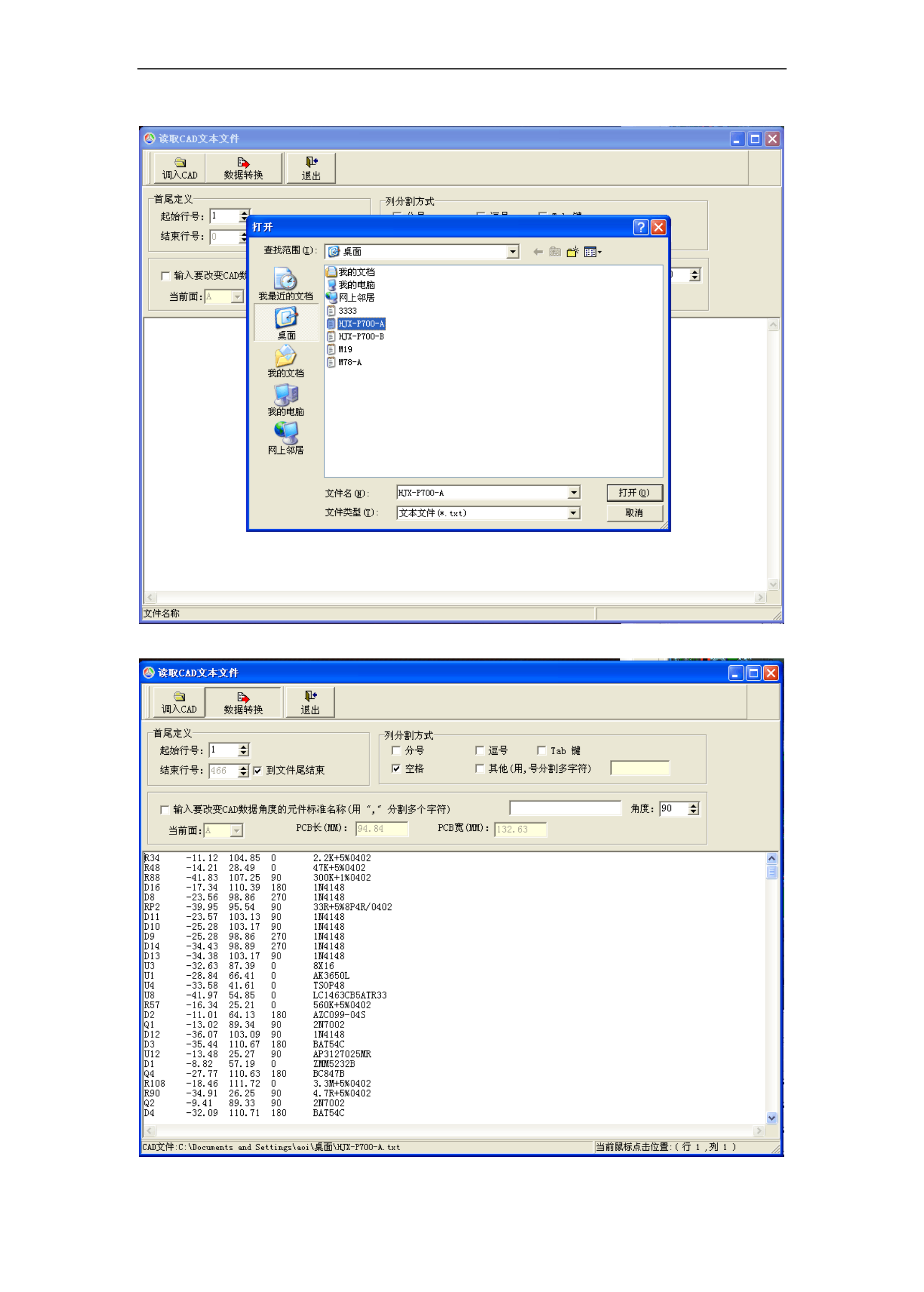

打开后 CAD 数据信息会出现在对话框内，此时需要对数据进行分列，分列方式根据具体情
况选择相应的分列符号。如果有明显的空格分列区域直接点数据转换。
