X ′ =X* （ -1 ） ，点击变换可得正数。 点击下一步， CAD 数据将自动导入进来，会出现下图所示的大量元件框，每一个元件框代 表 PCB 板上的一个元件，下面要做的是通过窗口下面的旋转方式与镜像，将元件框对准相 对应的元件。

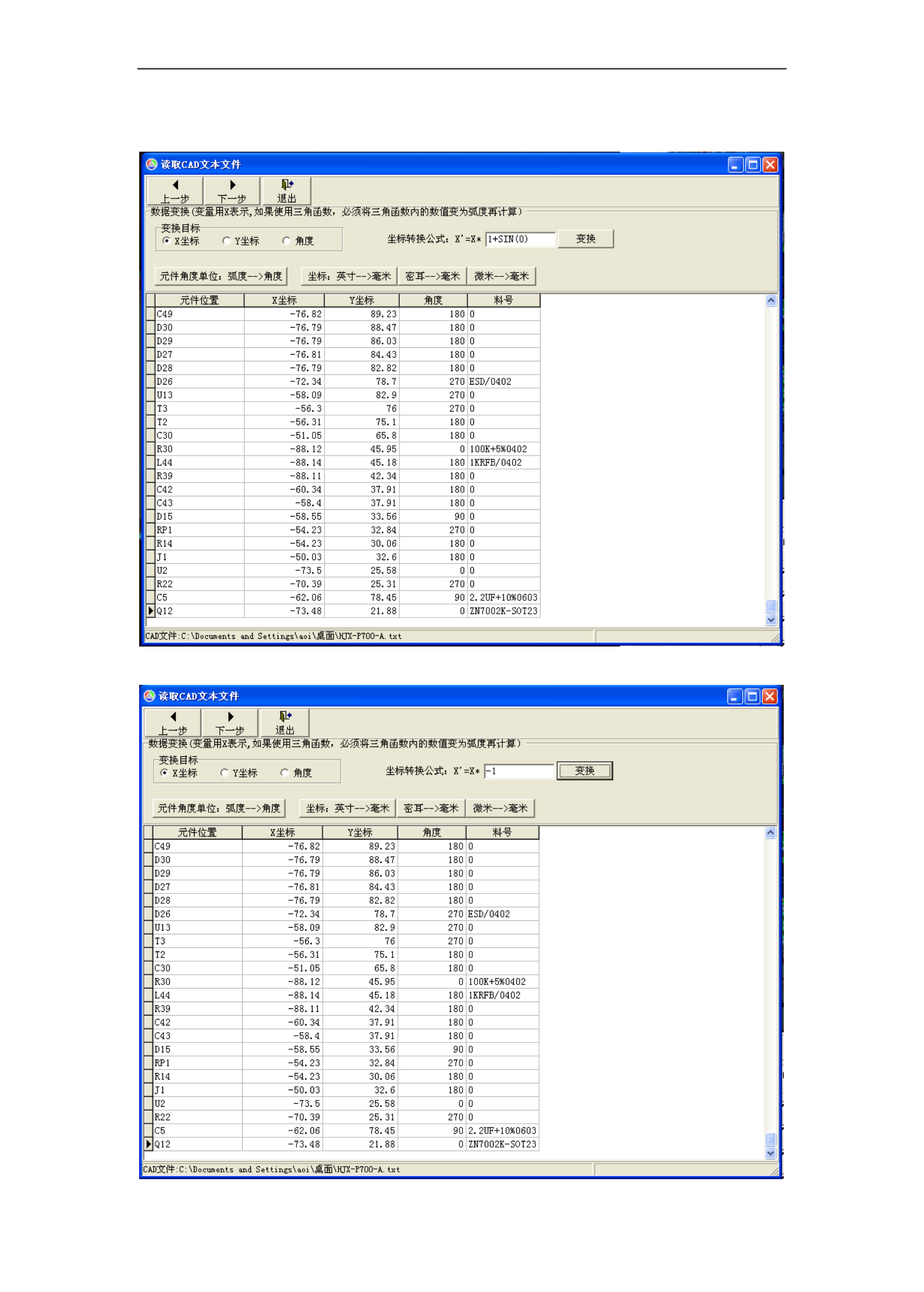

下一步就要对数据外理一下，如果出现的数据中有负数值，必须将负数变为正数值，因为在
AOI 坐标轴内的所有数据都在 XY 轴的第一像限，电脑只识别正数。
如同上图数据，X 值为负，就需要在坐标转换公式内将数据转换成正数。
X′=X*（-1），点击变换可得正数。

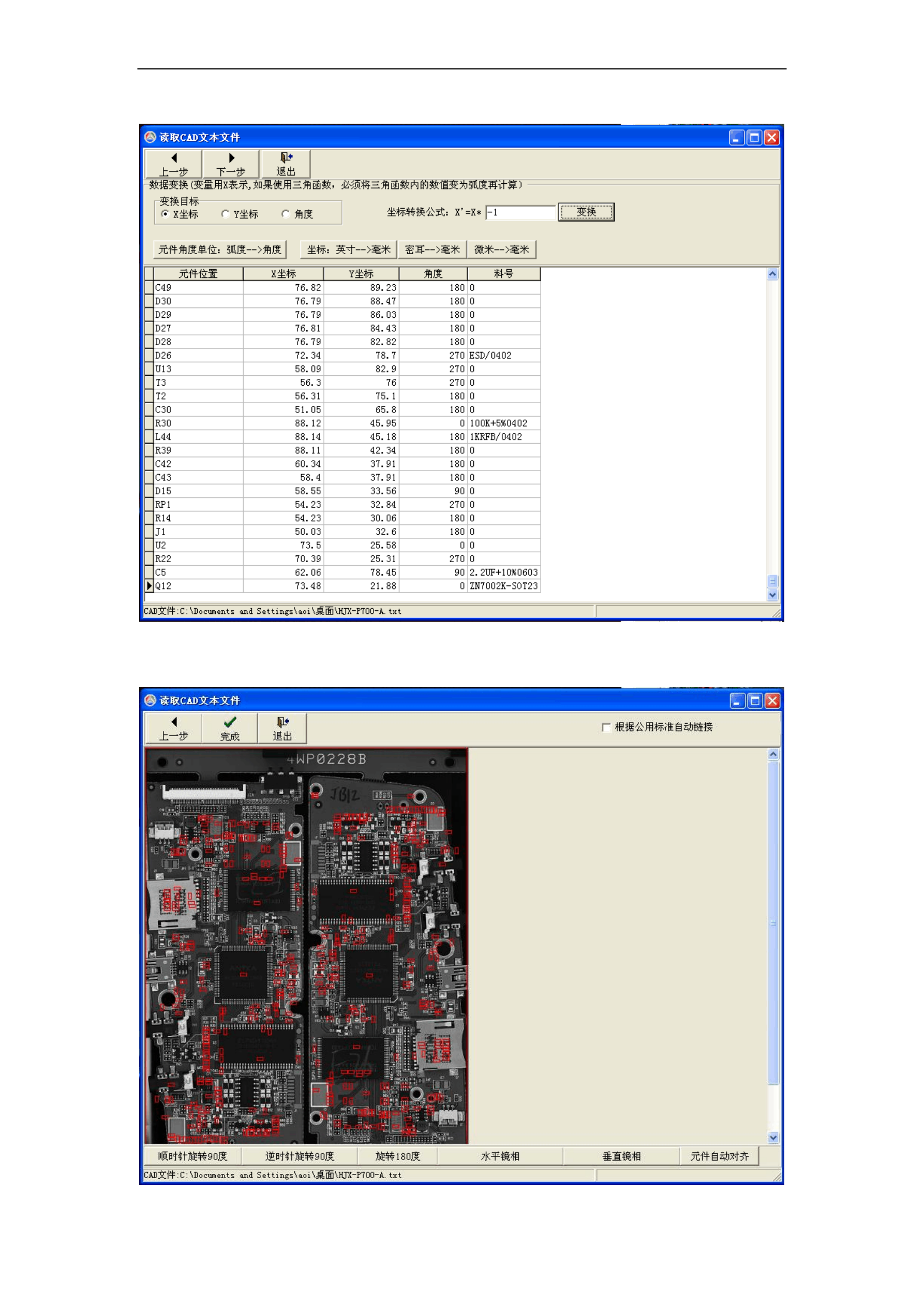

点击下一步，CAD 数据将自动导入进来，会出现下图所示的大量元件框，每一个元件框代
表 PCB 板上的一个元件，下面要做的是通过窗口下面的旋转方式与镜像，将元件框对准相
对应的元件。

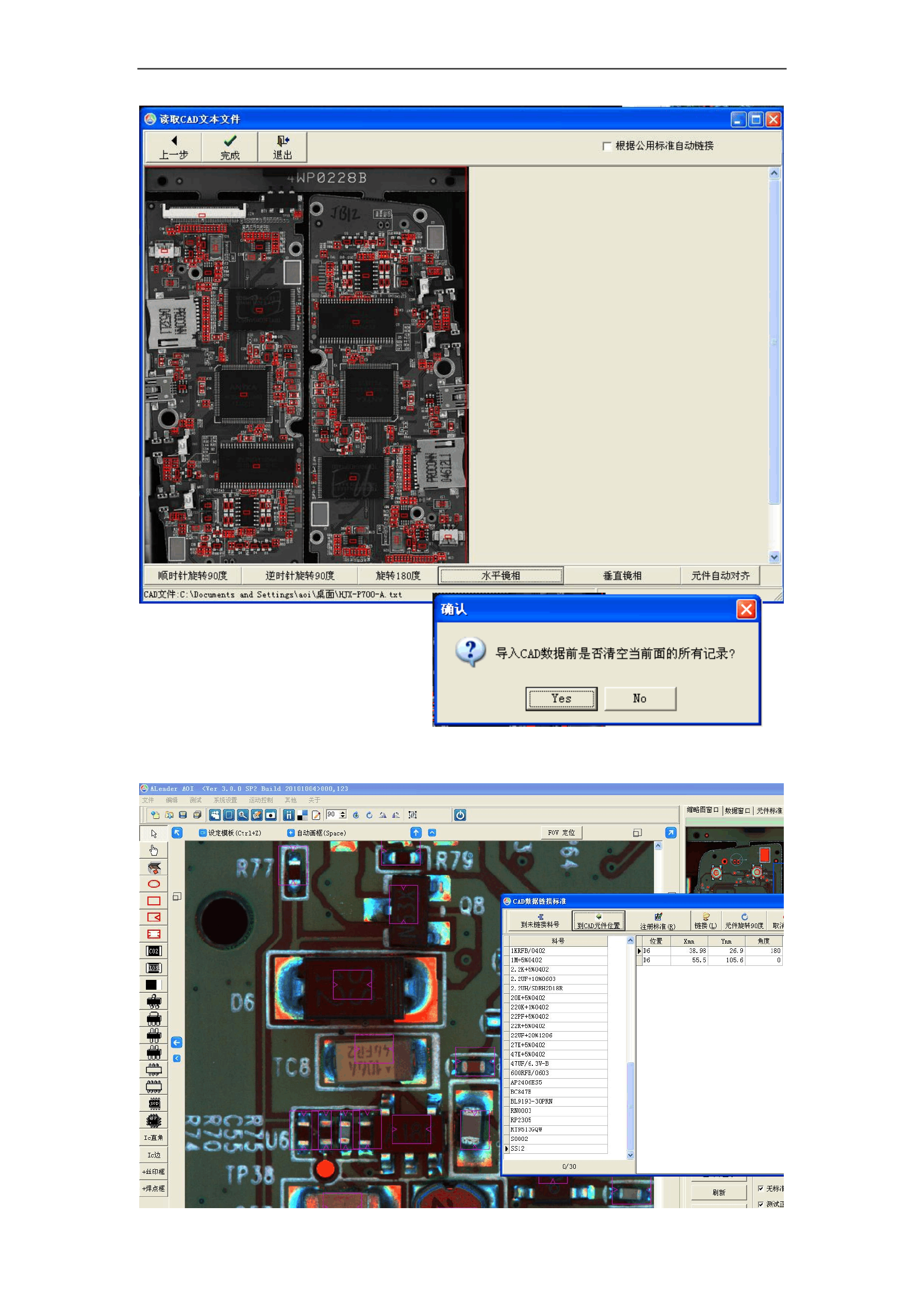

上图中右上角是否选择根据公用标准自
动链接，如果勾上则公用标准自动链接
到程序中，点击完成，会出现右侧对话
框，这个对话框全将程序面上所有的元
件清空，相当于编辑菜单的清空元件功
能。
CAD 数据导入完成，接下来就开始手动画框，进入程序面，显示元件可以看到PCB 板上每
一个元件都有一单框，打开文件菜单，选择 CAD 标准链接（ALT+Q）就会出现 CAD 链接
