定一个圆形图案，用正方形小框将圆形图案完整包住，形成一个外切圆。如图 用正方形小框将圆形图案包住 如下图
点击 PCB 尺寸位置下的当前位置
，则会记录下十字中心位置点的坐标，即 PCB 最大尺
寸位置的坐标，
点击保存
，电脑将自动完成缩略图的制作。程序面设置完成。
第三步：MARK 设置
MARK 设置主要是用于检测之前或者是编程前校正确认当前加载的PCB 板是不是当前
对应的 PCB 板程序的一项设置。
MARK 主要有四个作用：1、检测加载的 PCB 板是否为对应的程序；2、校正 AB 双面，自
动调出对应面的程序；3、校正 PCB 板是否位置正确；4、校正 PCB 板在过回流焊炉时有没
有发生变形。
点击编辑菜单项的 MARK 设置

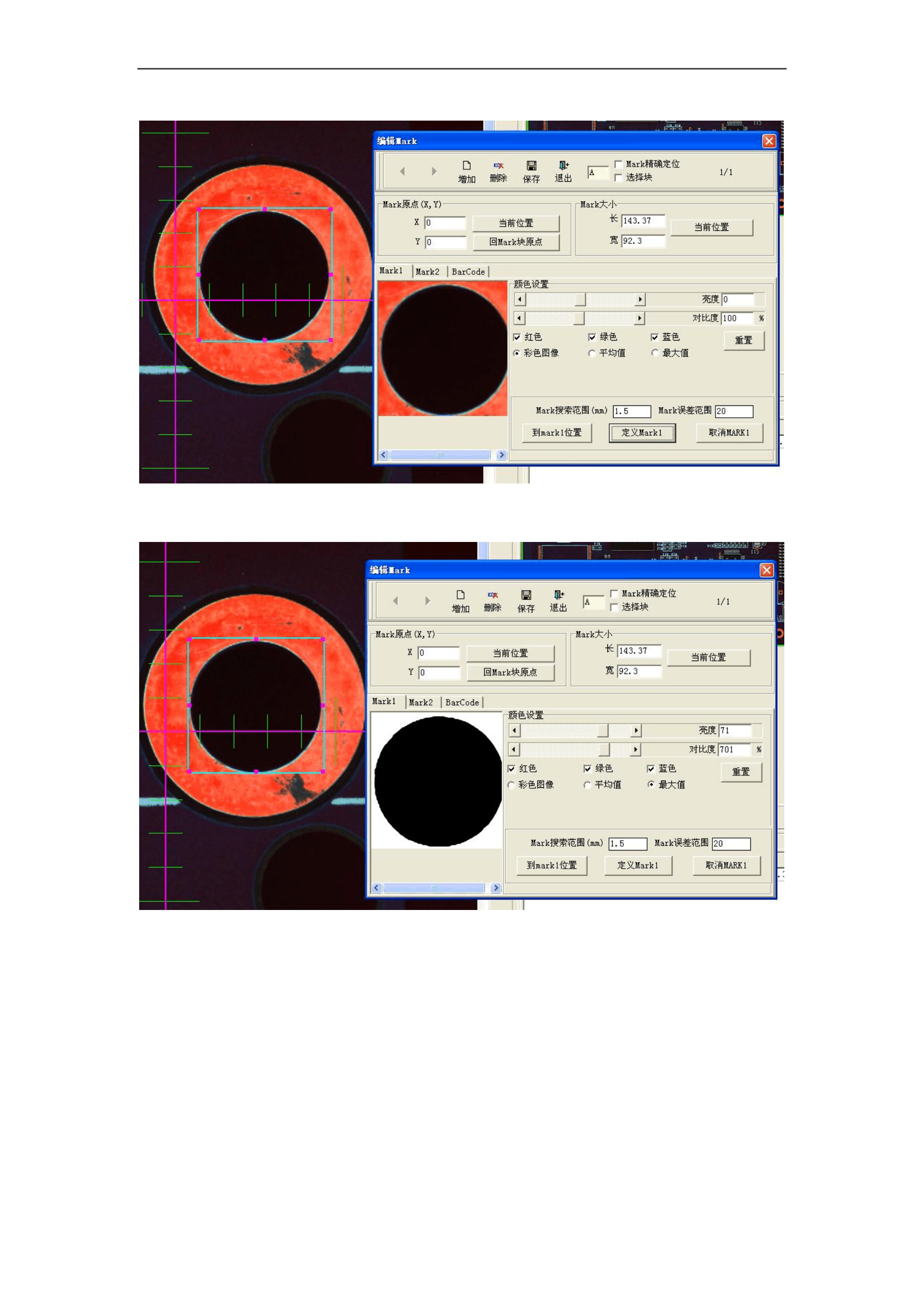

将会弹出下面对话框，在镜头图下还会发现一个正方形的小框，找到 PCB 板的一个角，确
定一个圆形图案，用正方形小框将圆形图案完整包住，形成一个外切圆。如图
用正方形小框将圆形图案包住
如下图
点击菜单项内的定义 MARK1
，第一个 MARK 点的特征图片出现在左下框内。
先
选择
调整图像类型为
最大值
，适当
修改亮度与对比度
，直致特征图片清晰明亮，容易
分辨，这样 MARK1 就设置好了。设置如下图所示：
选择 MARK2
按扭选项，
重复 MARK1 设置操作
。
MARK2 设置好了，
点击保存
，MARK 设置就完成了。
第四步：程序编写
重点掌握四种元件框的画法，了解特殊元件单独画法，
手动画框与 CAD 数据画框
如何处理好 CAD 数据以及 CAD 数据编程步骤
手动画框：
首先选择一块 OK 的 PCB 样板，此样板上所有的原元件最好没有明显的错误，因为做程序
的样板是提供标准的元件图的模板，如果标准图有错误，或者标准图不是很标准，这样就很
