1 2 3 4 4 5 5 6 7 8 12 13 13 14 14 15 16 17 21 22 23 24 25 27 31 32 33 34 35 36 37 38 39 38 39 40 40 41 41 42 45 46 47 50 51 52 53 54 58 55 59 59 60 60 56 57 61 62 63 64 65 46.1 11 28 29 30 43 44 43 48 49 41.1 9 DX-NB15A…
DX-NT07A-AUTO-TOOL STATION 2/
DX-NT07A-オートツールステーション 2/
2UGTMY000406
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
H66486
1
VALVE
バルブ
VQZ1221-5MO1-M5
2
H66487
1
VALVE, SOL
バルブ ＳＯＬ
VQZ1421-5MO1-M5
3
S64148
1
CYLINDER, AIR
シリンダ エアー
CDQSB16-45DC-M9PL
4
S63807
1
CYLINDER, AIR
シリンダ エアー
CU16-5D
5
K63325
2
CONTROLLER, SPEED
コントローラ スピード
AS1201F-M5-04A
6
K69654
2
CONTROLLER, SPEED
コントローラ スピード
AS1301F-M5E-04A
7
Y60363
2
UNION, ELBOW
ユニオン エルボ
KQ2W04-M5A
8
Y60181
2
UNION, ELBOW
ユニオン エルボ
KQ2L04-M5A
9
Y60183
2
UNION, HALF
ユニオン ハーフ
KQ2S04-M5A
10
Y60291
1
UNION
ユニオン
KQ2U04-06A
11
S1058A
4
SILENCER
サイレンサ
AN120-M5
12
Y60235
2
UNION, ELBOW
ユニオン エルボ
KQ2L04-99A
21
2MGTMY012800
2
TUBE
チューブ
22
2MGTMY013400
1
TUBE
チューブ
23
2MGTMY013500
1
TUBE
チューブ
24
2MGTMY013100
1
TUBE
チューブ
25
2MGTMY013600
1
TUBE
チューブ
26
2MGKMY016000
1
TUBE
チューブ
51
2MGTYL007303
1
PLATE, LOWER
プレート 下
52
2MGYYL000401
1
PLATE, LOWER
プレート 下
53
H69437
4
BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04x016 WA
ｿｹｯﾄ
SP
ﾀｲﾌﾟ
(3
ｶ
ｼﾛ
)
113
PTS-NADXHD-06
1
2
3
4
4
5
5
6
7
8
12
13
13
14
14
15
16
17
21
22
23
24
25
27
31
32
33
34
35
36
37
38
39
38
39
40
40
41
41
42
45
46
47
50
51
52
53
54
58
55
59
59
60
60
56
57
61
62
63
64
65
46.1
11
28
29
30
43
44
43
48
49
41.1
9

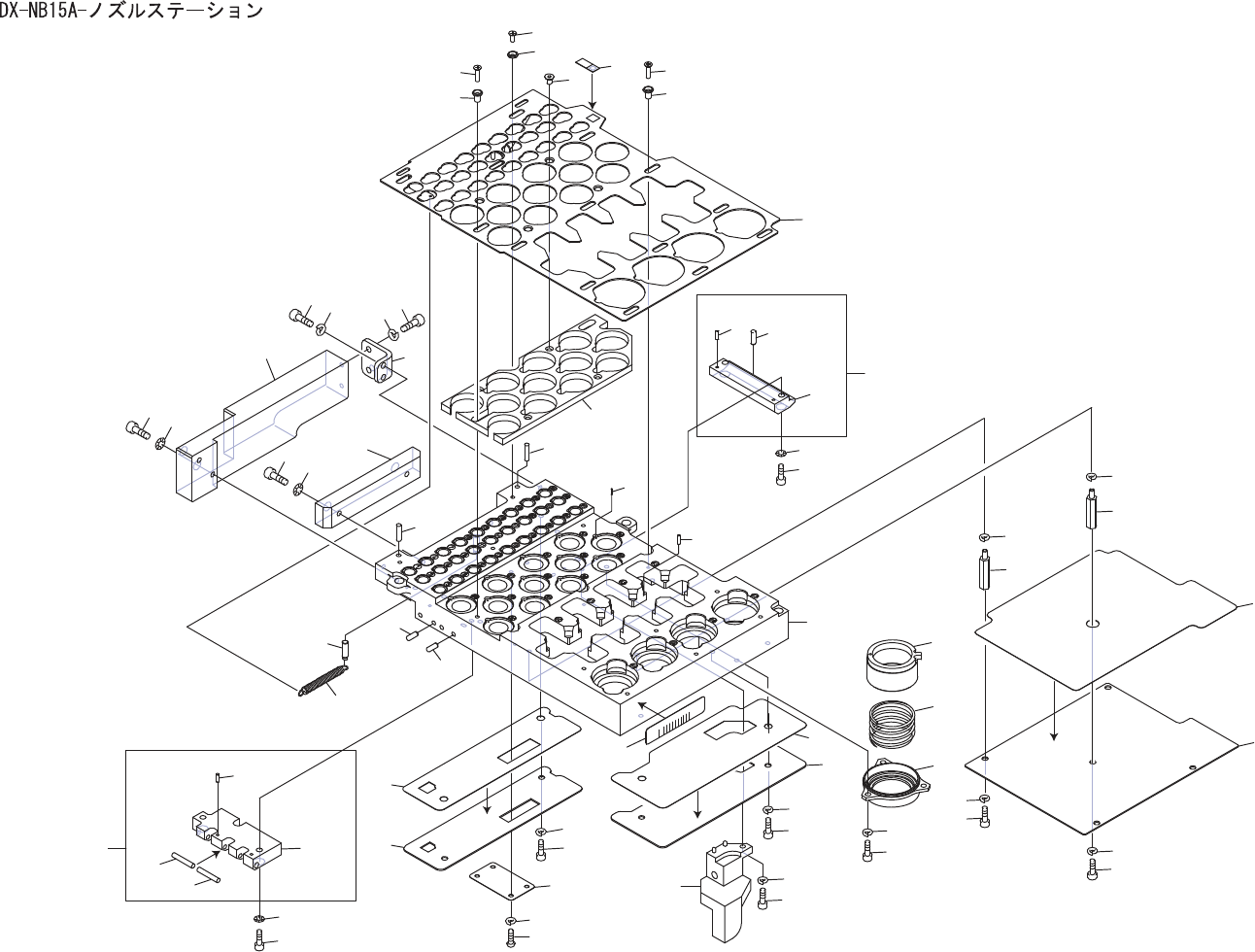

DX-NB15A-NOZZLE STATION
2UGKMX001501
114
PTS-NADXHD-06
DX-NB15A-NOZZLE STATION
DX-NB15A-ノズルステーション
2UGKMX001501
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGKMX015100
1
SHUTTER
シャッタ
2
PZ29951
9
BOLT
ボルト
3
PM85634
9
WASHER
ワッシャ
4
2MGKMX000901
5
SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
5
2MGKMX000200
5
WASHER
ワッシャ
6
K65003
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3
ｶ
ｼﾛ
)
7
2MGKMX015701
1
SEAL, BAR CODE
シール バーコード
unit serial number
8
2MGKMX006800
1
PLATE
プレート
9
2AGKMX002101
1
HOLDER
ホルダ
11
R5005B
8
ROLLER, NEEDLE
ローラ ニードル
φ1.5X6.8FC3
12
PZ10122
39
PIN
ピン
13
R5012C
2
ROLLER, NEEDLE
ローラ ニードル
φ3X11.8 FW6C3
14
H2092X
2
PIN, PARALLEL
ピン 平行
φ03X08 A
種
(m6)
15
PM04924
1
PIN
ピン
16
PZ05022
1
SPRING, TENSION
スプリング ヒツパリ
17
2MGKMX015800
1
SEAL, BAR CODE
シール バーコード
unit serial number
21
2MGKMX007300
1
SHEET
シート
22
2MGKMX007400
1
PLATE, BACK
プレート 裏
23
H54251
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
24
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
25
2MGKMX013101
1
BLOCK
ブロック
27
H54253
1
BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3
ｶ
ｼﾛ
)
28
W1106C
1
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
29
2MGKMX000600
1
SHEET
シート
30
2MGKMX000400
1
PLATE, BACK
プレート 裏
31
H54251
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
32
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
33
2MGKMX004100
1
DOG, SW
ドッグ ＳＷ
34
K51756
4
SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X005(
ｽﾃﾝﾚｽ
)
35
W1106A
4
WASHER, LOCK
ワッシャ スプリング
2.5M/M(3
ｶ
ｼﾛ
)
36
2MGKMX007101
1
SHEET
シート
37
2MGKMX007001
1
PLATE, BACK
プレート 裏
38
H54251
5
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
39
W1106C
5
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
40
S64672
5
SPACER
スペーサ
BSL-322E
41
W1106C
5
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
41.1
AA37X04
1
BLOCK
ブロック
42
PM44713
1
BLOCK
ブロック
43
R5012A
1
ROLLER, NEEDLE
ローラ ニードル
φ3X 9.8 A6C3
44
H21927
2
PIN, PARALLEL
ピン 平行
φ02X06 B
種
(h8)
45
H54253
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3
ｶ
ｼﾛ
)
46
W1010A
2
WASHER, CONICAL
ワッシャ 皿
M-3-L
46.1
AA37W03
1
GUIDE
ガイド
47
PM45112
1
GUIDE
ガイド
48
R5013A
2
ROLLER, NEEDLE
ローラ ニードル
φ3X17.8 A6C3
49
H21927
2
PIN, PARALLEL
ピン 平行
φ02X06 B
種
(h8)
50
H54253
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3
ｶ
ｼﾛ
)
51
W1010A
2
WASHER, CONICAL
ワッシャ 皿
M-3-L
52
2MGKMX008602
1
BLOCK
ブロック
53
H54254
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3
ｶ
ｼﾛ
)
54
W1010A
2
WASHER, CONICAL
ワッシャ 皿
M-3-L
115
PTS-NADXHD-06
