DX-NB22A-NOZZLE STATION DX-NB 22A-ノズ ルステ ーショ ン 2UGTMX001006 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 2MGTMX 006200 1 SH UTTER シャッ タ 2 PZ2995 1 6 BOLT ボルト 3 PM856 34 6…

100%1 / 157
1
6
7
8
15
16
14
51
52
41
42
43
44
31
61
62
63
4
5
2
3
54
53
9
32
33
45
DX-NB22A-NOZZLE STATION
2UGTMX001006
128
DX-NB22A-NOZZLE STATION
DX-NB22A-ノズルステーション
2UGTMX001006
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGTMX006200
1
SHUTTER
シャッタ
2
PZ29951
6
BOLT
ボルト
3
PM85634
6
WASHER
ワッシャ
4
2MGKMX000901
5
SCREW, C/R COUNTERSUNK
小ネジ　＋穴皿
5
2MGKMX000200
5
WASHER
ワッシャ
6
K65003
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X005(3
ｶ
ｼﾛ
)
7
2MGTMX006600
1
SEAL, BAR CODE
シール　バーコード
unit serial number
8
2MGTMX006100
1
PLATE
プレート
9
2AGTMX001503
1
HOLDER
ホルダ
14
2MGTMX006700
1
SEAL, BAR CODE
シール　バーコード
unit serial number
15
2MGTMX001700
1
PIN
ピン
16
PZ05022
1
SPRING, TENSION
スプリング　ヒツパリ
31
2AGTMX000102
1
GUIDE
ガイド
32
2MHEFA042101
2
BOLT, HEX SOCKET
ボルト　六角穴
33
W1010A
2
WASHER, CONICAL
ワッシャ　皿
M-3-L
41
2MGTMX006301
1
SHEET
シート
42
2MGTMX006400
1
PLATE, BACK
プレート　裏
43
K65003
5
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X005(3
ｶ
ｼﾛ
)
44
S72773
5
SPACER
スペーサ
KSB-321BNE
45
W1106C
5
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
51
2MGTMX003401
1
SHEET
シート
52
2MGTMX003500
1
PLATE, BACK
プレート　裏
53
H54251
4
BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3
ｶ
ｼﾛ
)
54
W1106C
4
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
61
2AGTMX000202
1
BLOCK
ブロック
62
2MHEFA042101
2
BOLT, HEX SOCKET
ボルト　六角穴
63
W1010A
2
WASHER, CONICAL
ワッシャ　皿
M-3-L
129
PTS-NADXHD-06
A
B
A B
1
2
3
4
2
5
3
6
7
8
12
13
13
14
14
15
16
21
22
23
24
25
27
31
32
34
36
37
38
39
38
39
40.1
40
41
41
55
58
59
56
57
11
28
29
30
33
42
45
46
43
44
43
47
50
51
48
49
52
60
61
62
17
9

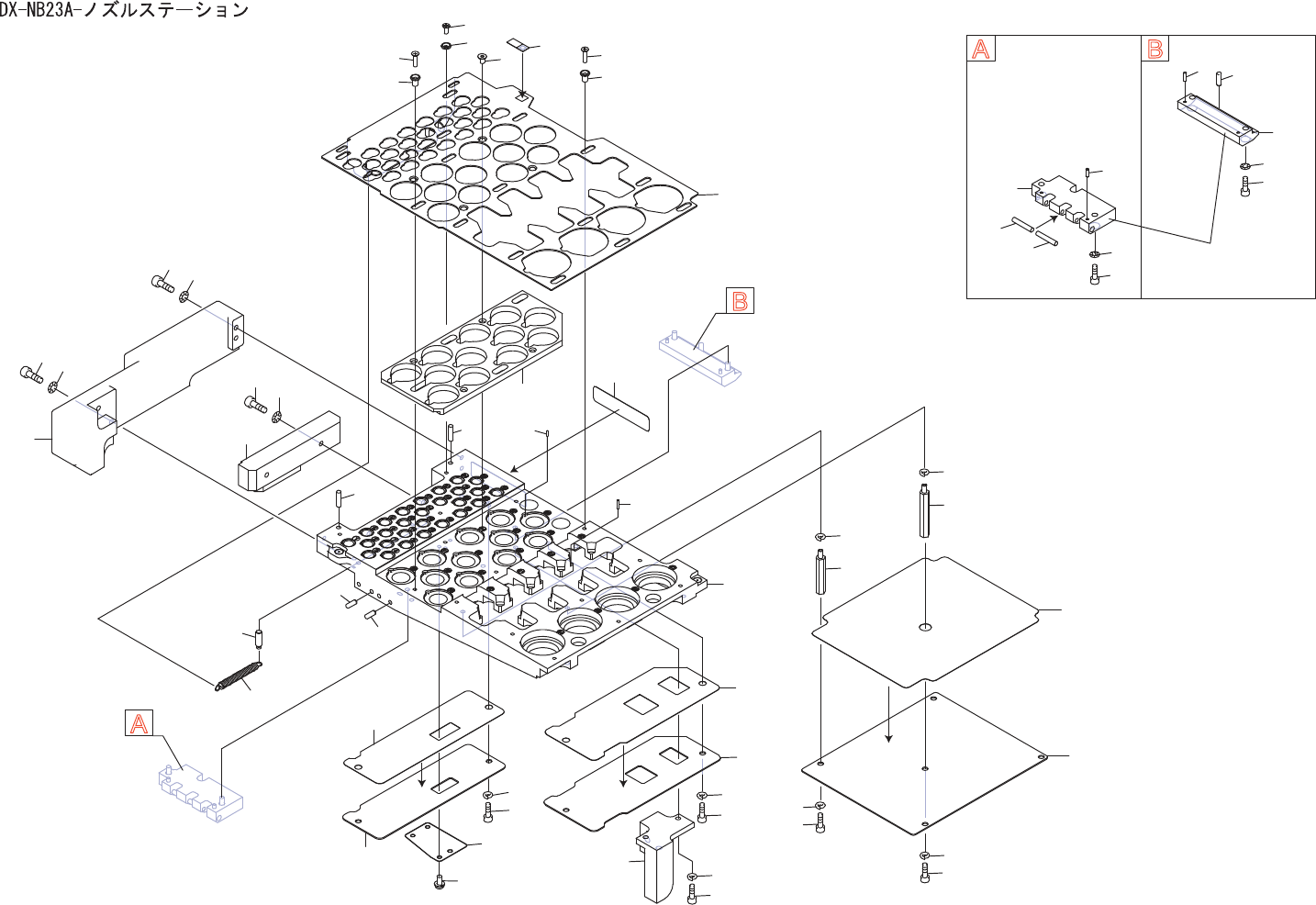

DX-NB23A-NOZZLE STATION
