DX-Glue Tool
2UGKHL000404
136
DX-Glue Tool
DX-グルーツール
2UGKHL000404
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2AGKHL025703
1
SHAFT
シャフト
2
2MGKHL203803
1
SHAFT
シャフト
3
2MGKHL203900
4
BUSHING
ブシュ
4
2MGKHL209002
1
HOLDER
ホルダ
5
H5425L
4
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
6
A63904
2
O RING
Ｏリング
φ2.2X0.8(NBR90)
7
H61260
1
PACKING
パッキン
GLY-28
8
2AGKHL029000
1
SHEET
シート
9
2MGKHL110300
1
SHEET
シート
10
2MGKHL209800
1
SHEET
シート
11
ABTRG1120
1
FLOAT
フロート
12
BTRG0900
1
SEAL
シール
13
BTRG0910
1
FLOAT
フロート
15
2MGKHL206300
1
CAP
キャップ
16
A62034
1
O RING
Ｏリング
4D S10
17
2AGKHL022801
1
HOLDER
ホルダ
18
2MGKHL140501
1
HOLDER
ホルダ
19
2MGKHL188100
1
HOLDER
ホルダ
20
H2092L
3
PIN, PARALLEL
ピン　平行
φ01X04 A
種
(m6)
21
K51989
2
SCREW, WASHER ASS'Y
小ネジ　座金組込み
M02X005
ﾅﾍﾞｾﾑｽ
P4(3
ｶｼﾛ
)
22
A62035
1
O RING
Ｏリング
4D SS8.5
23
2MGKHL209900
1
NEEDLE
ニードル
24
2MGKHL206501
1
NUT
ナット
25
2MGKHL141300
1
NUT
ナット
26
2AGKHL028300
1
SYRINGE
シリンジ
27
2MGKHL140600
1
SYRINGE
シリンジ
28
BTRG0870
1
CAP
キャップ
29
BTRG0880
1
CAP
キャップ
137
PTS-NADXHD-06
2
3
3
4
4
5
6
7
8
9
10
11
14
13
12
15
17
18
19
20
21
22
23
24
24
25
26
25
26
25
26
25
26
28
29
30
32
33
31
32
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
51
52
53
54
55
56
57
58
59
60
62
63
64
65
66
67
68
69
69
70
71
73
74
74
76
77
77
77
77
77
77
78
80
81
81
82
83
83
83
83
83
83
85
85
85
85
86
87
87
88
89
90
90
91
92
94
95
96
96
97
98
99
100
101
103
104
105
106
107
109
110
111
112
113
114

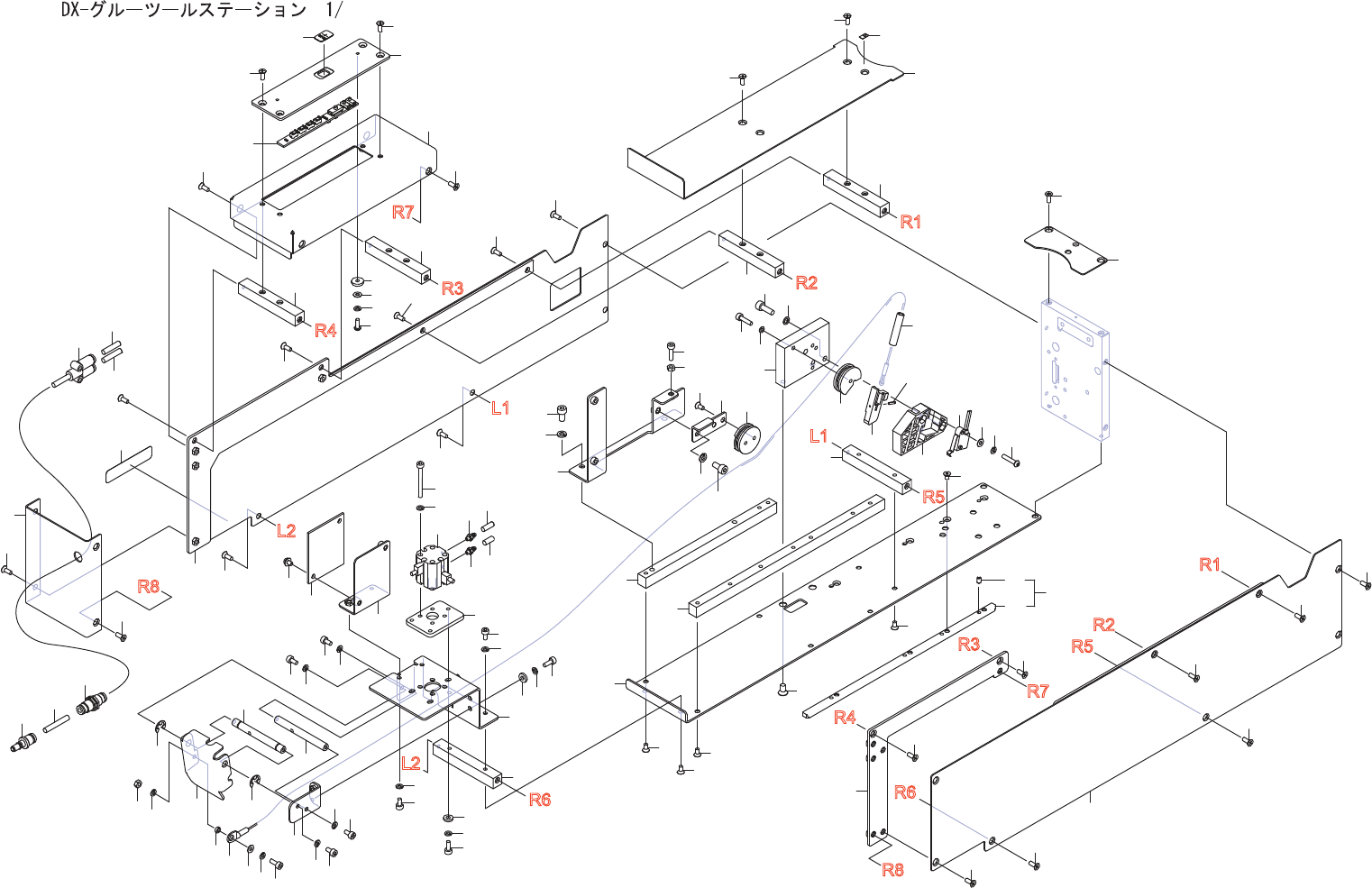

DX-Glue Tool Station 1/
