DynaHead (DX) 3/ ダイ ナヘッド (DX ) 3/ 2UGKHL000 566 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 2MGKHL 1808 00 2 GUIDE, RAIL ガイド レー ル 2 H5425 1 20 BOLT , HEX SOCKE T ボルト 六角 …
Ref.2/
Ref.1/
Ref.1/
G1
H
C
C
D1
D1
D2
D2
B1
B2
G1
1
1
2
2
3
4
5
4
5
6
7
6
7
8
9
10
11
12
13
12
13
15
16
17
18
19
20
21
30
31
32
33
34
35
36
37
38
39
40
41
43
44
45
46
47
48
49
50
51
52
53
60
61
62
63
64
66
67
52
70
71
72
11

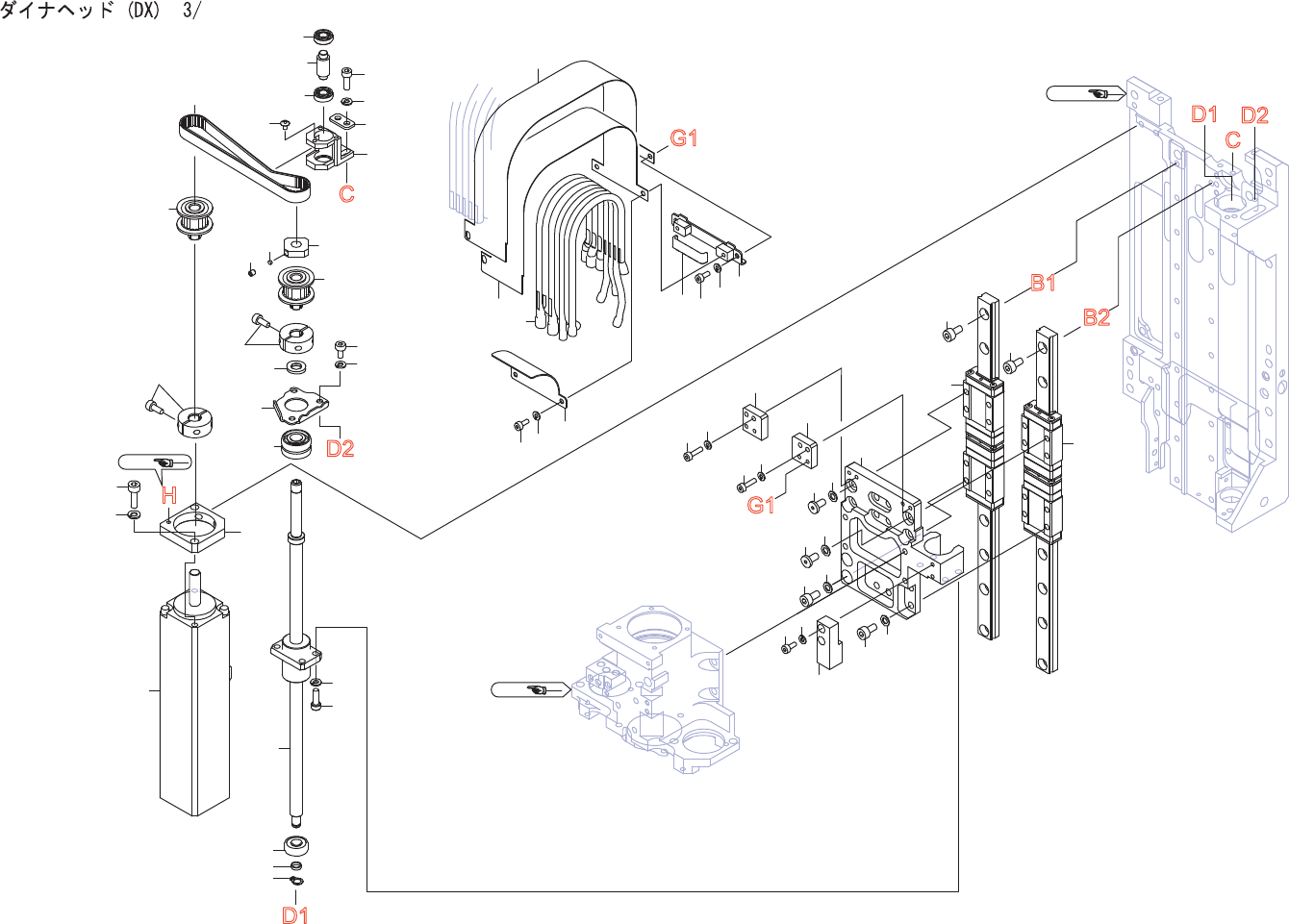

DynaHead (DX) 3/
2UGKHL000566
22
PTS-NADXHD-06
DynaHead (DX) 3/
ダイナヘッド (DX) 3/
2UGKHL000566
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGKHL180800
2
GUIDE, RAIL
ガイド レール
2
H54251
20
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
3
2MGKHL015006
1
PLATE
プレート
4
H65543
8
BOLT, HEX SOCKET
ボルト 六角穴
M03×006(
ｺﾞｸﾃｲﾄｳ
ｽﾃﾝﾚｽ
)
5
W1010A
8
WASHER, CONICAL
ワッシャ 皿
M-3-L
6
H54251
8
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
7
W1010A
8
WASHER, CONICAL
ワッシャ 皿
M-3-L
8
2MGKHL023002
1
BLOCK
ブロック
9
H5425L
2
BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3
ｶ
ｼﾛ
)
10
W1106B
2
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｼﾛ
)
11
2MGKHL023202
2
BLOCK
ブロック
12
H5425N
4
BOLT, HEX SOCKET
ボルト 六角穴
M02X008(3
ｶ
ｼﾛ
)
13
W1106B
4
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｼﾛ
)
15
2MGKHL021907
1
BKT, RETAINER
ＢＫＴ 押え
16
2MGKHL050700
1
SHEET
シート
17
H5425L
2
BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3
ｶ
ｼﾛ
)
18
W1106B
2
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｼﾛ
)
19
2MGKHL022001
1
BKT, RETAINER
ＢＫＴ 押え
20
H5425L
2
BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3
ｶ
ｼﾛ
)
21
W1106B
2
WASHER, LOCK
ワッシャ スプリング
2M/M(3
ｶ
ｼﾛ
)
30
2MGKHL145200
1
BALL SCREW
ボールネジ
31
2MGKHL179100
4
BOLT, HEX SOCKET
ボルト 六角穴
32
W1020H
4
WASHER, LOCK
ワッシャ スプリング
2.5M/M
33
H4581B
1
BEARING, MINIATURE
ベアリング ミニチュア
694ZZ
34
PM04642
1
COLLAR
カラー
35
S10267
1
CIR-CLIP
サークリップ
STW 4
36
H4897A
1
BEARING
ベアリング
AC5-14DBSP2
37
2MGKHL206001
1
RETAINER, BEARING
押え ベアリング
38
H67896
3
BOLT, HEX SOCKET
ボルト 六角穴
M02.5X005(3
ｶ
ｼﾛ
)
39
W1106A
3
WASHER, LOCK
ワッシャ スプリング
2.5M/M(3
ｶ
ｼﾛ
)
40
2MGKHL031300
1
COLLAR
カラー
41
2MGKHL000304
1
COLLAR
カラー
43
PZ05381
1
PULLEY
プーリ
44
2MGKHL011200
1
NUT
ナット
45
N60657
1
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02.5X003
ｸﾎﾞﾐｻｷ
(3
ｶ
ｼﾛ
)
46
S3272Y
1
SPACER
スペーサ
SM-261E
47
2MGKHL119601
1
BKT
ＢＫＴ
48
2MGKHL119701
1
WASHER
ワッシャ
49
H54292
2
BOLT, HEX SOCKET
ボルト 六角穴
M2.5X008(3
ｶ
ｼﾛ
)
50
W1106A
2
WASHER, LOCK
ワッシャ スプリング
2.5M/M(3
ｶ
ｼﾛ
)
51
2MGKHL011402
1
ROLLER
ローラ
52
H4900X
2
BEARING
ベアリング
684
53
K51716
3
SCREW, C/R TRUSS
小ネジ 十穴トラス
M02X003(3
ｶ
ｼﾛ
)
60
2MGKHL011104
1
BKT, MOTOR
ＢＫＴ モータ
61
H54253
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3
ｶ
ｼﾛ
)
62
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
63
2MGKHL209700
1
MOTOR, AC SERVO
モータ ＡＣサーボ
64
2MGKHL000304
1
COLLAR
カラー
66
PZ05381
1
PULLEY
プーリ
67
H65564
1
BELT, TIMING
ベルト タイミング
182-2GT-6
70
2MGKHL022603
1
SHEET
シート
23
PTS-NADXHD-06
DynaHead (DX) 3/
ダイナヘッド (DX) 3/
2UGKHL000566
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
71
2MGKHL022703
1
SHEET
シート
72
2MGKHL066400
1
HOSE, AIR
ホース エアー
24
