1 2 3 4 5 7 8 9 11 12 13 14 15 15 16 16 17 17 18 19 20 20 22 22 21 21 23 23 24 24 25 25 26 27 27 27 27 28 28 29 30 30 31 32 33 33 34 34 36 10 26 DX-MECHANICAL CHUCK 80 PTS-NADXHD-06
DX-Backup pin picker tool
DX-バックアップピンピッカーツール
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2AGKNR000612
1
CHUCK
チャック
2
2MGKNR003702
1
HOLDER
ホルダ
3
2MGKNL012200
1
SHEET
シート
4
2MGKNL016800
1
BUSHING
ブシュ
5
2MGKNL016700
1
BUSHING
ブシュ
6
2MGKNL012300
1
SHEET
シート
7
A5053C
1
O RING
Ｏリング
ﾟ
1.8X0.7
Consumable Parts
8
2MGKNR003305
1
HOLDER
ホルダ
9
K5181B
4
SCREW, C/R PAN
小ネジ 十穴鍋
M01.7X004(0
ﾊﾞﾝ
1
ｼｭ
)3
ｶ
ｸﾛ
10
H2192A
1
PIN, PARALLEL
ピン 平行
φ1.5X04 A
種
(m6)
11
2MGKNR004000
4
PIN, LOCATING
ピン 位置決め
12
2MGKNR003100
1
SPRING
スプリング
13
H65671
1
PACKING
パッキン
KSYN-6
14
2MGKNR004800
1
CASE
ケース
15
H68018
4
BOLT, HEX SOCKET
ボルト 六角穴
M02X006(3
ｶ
ｸﾛ
)
16
2MGKNR003601
1
PISTON
ピストン
17
K5180B
3
SCREW, C/R PAN
小ネジ 十穴鍋
M01.7X002 0
ﾊﾞﾝ
1
ｼｭ
(3
ｶｸﾛ
)
18
H67294
1
PACKING
パッキン
KSYN-14
19
2MGKNR001401
1
SPRING
スプリング
20
2MGKNR004703
1
LINK
リンク
21
R5008A
1
ROLLER, NEEDLE
ローラ ニードル
φ2.0X13.8
22
2MGKNR000401
1
PLATE
プレート
23
PZ11901
1
SCREW, C/R PAN
小ネジ 十穴鍋
24
2MGKNR004502
1
LEVER, CLAMP
レバー クランプ
25
2MGKNR004602
1
HOLDER
ホルダ
26
R5006A
1
ROLLER, NEEDLE
ローラ ニードル
φ2.0X 6.8 AW6C3
79
PTS-NADXHD-06
1
2
3
4
5
7
8
9
11
12
13
14
15
15
16
16
17
17
18
19
20
20
22
22
21
21
23
23
24
24
25
25
26
27
27
27
27
28
28
29
30
30
31
32
33
33
34
34
36
10
26
DX-MECHANICAL CHUCK
80
PTS-NADXHD-06

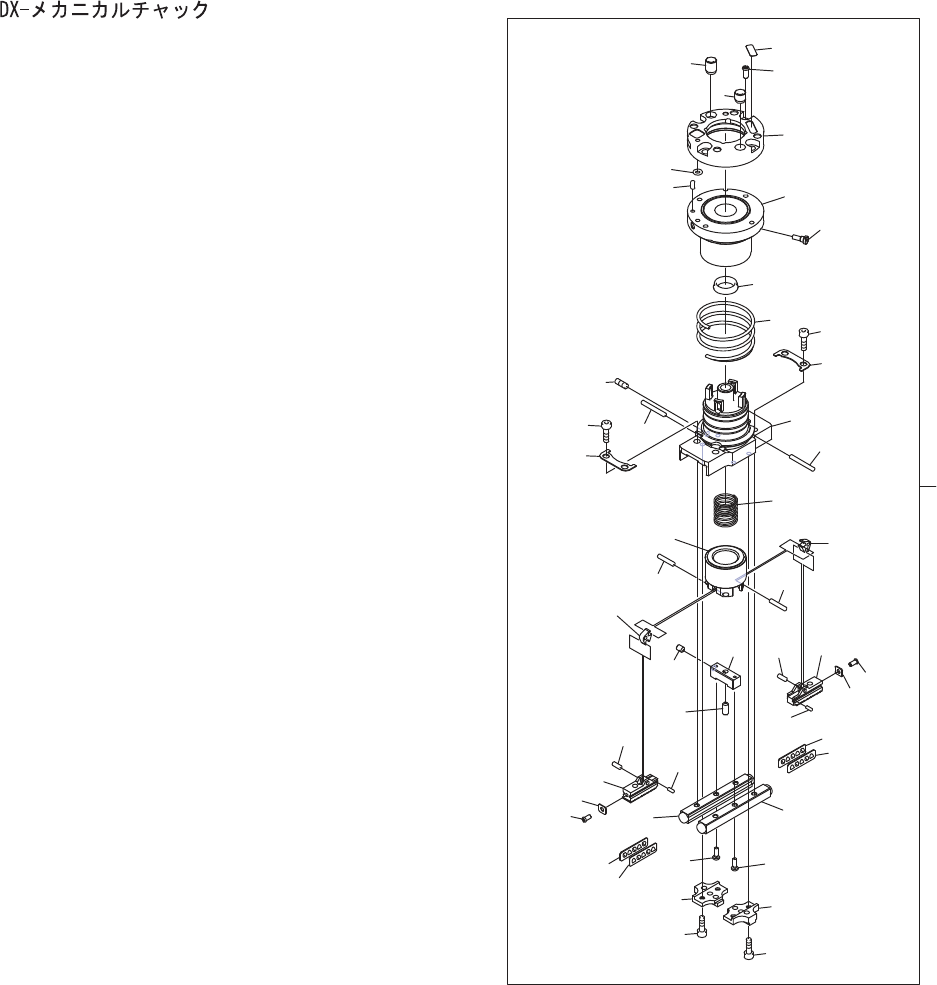

DX-MECHANICAL CHUCK
DX-メカニカルチャック
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2AGKNP002104
1
CHUCK
チャック
2
2MGKNP004900
1
HOLDER
ホルダ
3
2MGKNL012200
1
SHEET
シート
4
2MGKNL016800
1
BUSHING
ブシュ
5
2MGKNL016700
1
BUSHING
ブシュ
7
A5053C
1
O RING
Ｏリング
ﾟ
1.8X0.7
Consumable Parts
8
2MGKNP004703
1
HOLDER
ホルダ
9
K5181B
4
SCREW, C/R PAN
小ネジ 十穴鍋
M01.7X004(0
ﾊﾞﾝ
1
ｼｭ
)3
ｶ
ｸﾛ
10
H2192A
1
PIN, PARALLEL
ピン 平行
φ1.5X04 A
種
(m6)
11
2MGKNP001400
4
PIN, LOCATING
ピン 位置決め
12
H66608
1
PACKING
パッキン
KSYA-6
13
2MGKNP004501
1
SPRING
スプリング
14
2MGKNP004801
1
CASE
ケース
15
2MGKNP000800
2
PLATE, GUIDE
プレート ガイド
16
H5265A
4
BOLT, HEX SOCKET
ボルト 六角穴
M02X005
17
R5005R
2
ROLLER, NEEDLE
ローラ ニードル
φ1.5X11.8
18
2MGKNP000100
1
SPRING
スプリング
19
2MGKNP002300
1
PISTON
ピストン
20
2MGKNP001101
2
ARM
アーム
21
R5005H
2
ROLLER, NEEDLE
ローラ ニードル
φ1.5X 7.8
22
2MGKNP001001
2
JAW, MASTER
爪 親
23
2MGKNP000300
2
PIN
ピン
24
2MGKNP000500
2
PLATE
プレート
25
K64498
2
SCREW, C/R PAN
小ネジ 十穴鍋
M01.4X003 0
ﾊﾞﾝ
1
ｼｭ
(3
ｶｸﾛﾒｰﾄ
ｸﾛ
)
26
2MGKNP000400
2
PIN
ピン
27
PZ40630
4
GUIDE
ガイド
28
PZ40370
2
RAIL
レール
29
2MGKNP001200
1
BKT, ADJUSTING
ＢＫＴ 調整
30
K5174Y
2
SCREW, C/R PAN
小ネジ 十穴鍋
M01.4X004 0
ﾊﾞﾝ
3
ｼｭ
(
ｽﾃﾝﾚｽ
)
31
N4017X
1
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02X005
ﾋﾗｻｷ
32
N4017A
1
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02X003
ﾋﾗｻｷ
33
2MGKNP000900
2
LOCATOR, MOVE
当金 移動
34
H5263M
4
BOLT, HEX SOCKET
ボルト 六角穴
M01.6X003
36
N60360
1
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02X003
ｸﾎﾞﾐｻｷ
81
