DX-NB14A-NOZZLE STATION DX-NB 14A-ノズ ルステ ーショ ン 2UGKM X001408 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 2MGKMX 01540 2 1 SH UTTER シャッ タ 2 PZ2995 1 9 BOLT ボルト 3 PM856 34…
1
2
3
4
5
6
7
8
11
14
15
16
21
22
23
24
25
26
27
28
32
33
42
43
44
44
45
45
46
46
47
47
53
54
55
56
57
58
2
3
35
34
29
30
9
10
12
12
13
13
DX-NB14A-NOZZLE STATION
2QGKMX001408
118
PTS-NADXHD-06
DX-NB14A-NOZZLE STATION
DX-NB14A-ノズルステーション
2UGKMX001408
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGKMX015402
1
SHUTTER
シャッタ
2
PZ29951
9
BOLT
ボルト
3
PM85634
9
WASHER
ワッシャ
4
2MGKMX000901
4
SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
5
2MGKMX000200
4
WASHER
ワッシャ
6
K65003
6
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3
ｶ
ｼﾛ
)
7
2MGKMX015500
1
SEAL, BAR CODE
シール バーコード
unit serial number
8
2MGKMX005502
1
PLATE
プレート
9
2AGKMX003602
1
HOLDER
ホルダ
10
PZ10122
39
PIN
ピン
11
R5005B
8
ROLLER, NEEDLE
ローラ ニードル
φ1.5X6.8FC3
12
R5012C
2
ROLLER, NEEDLE
ローラ ニードル
φ3X11.8 FW6C3
13
H2092X
2
PIN, PARALLEL
ピン 平行
φ03X08 A
種
(m6)
14
PM04924
1
PIN
ピン
15
PZ05022
1
SPRING, TENSION
スプリング ヒツパリ
16
2MGKMX015600
1
SEAL, BAR CODE
シール バーコード
unit serial number
21
2MGKMX005602
1
SHEET
シート
22
2MGKMX006001
1
PLATE, BACK
プレート 裏
23
H54251
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
24
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
25
2MGKMX008301
1
SHEET
シート
26
2MGKMX008200
1
PLATE, BACK
プレート 裏
27
H54251
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
28
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
29
2MGKMX006500
1
DOG, SW
ドッグ ＳＷ
30
K67660
4
SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005
ﾅﾍﾞｾﾑｽ
P2(
ｽﾃﾝﾚｽ
)
32
2MGKMX005802
1
SHEET
シート
33
2MGKMX006200
1
PLATE, BACK
プレート 裏
34
H54251
2
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
35
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
42
2MGKMX005902
1
SHEET
シート
43
2MGKMX006300
1
PLATE, BACK
プレート 裏
44
H54251
8
BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3
ｶ
ｼﾛ
)
45
W1106C
8
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
46
S64672
8
SPACER
スペーサ
BSL-322E
47
W1106C
8
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
53
AA37X04
1
BLOCK
ブロック
54
2MHEFA042101
2
BOLT, HEX SOCKET
ボルト 六角穴
55
W1010A
2
WASHER, CONICAL
ワッシャ 皿
M-3-L
56
AA37W03
1
GUIDE
ガイド
57
2MHEFA042101
2
BOLT, HEX SOCKET
ボルト 六角穴
58
W1010A
2
WASHER, CONICAL
ワッシャ 皿
M-3-L
119
PTS-NADXHD-06
A B
A
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
21
22
23
24
25
25
26
26
31
32
33
34
35
41
42
43
44
45
46
36
50
52
53
53
54
55
62
63
64
65
51
61

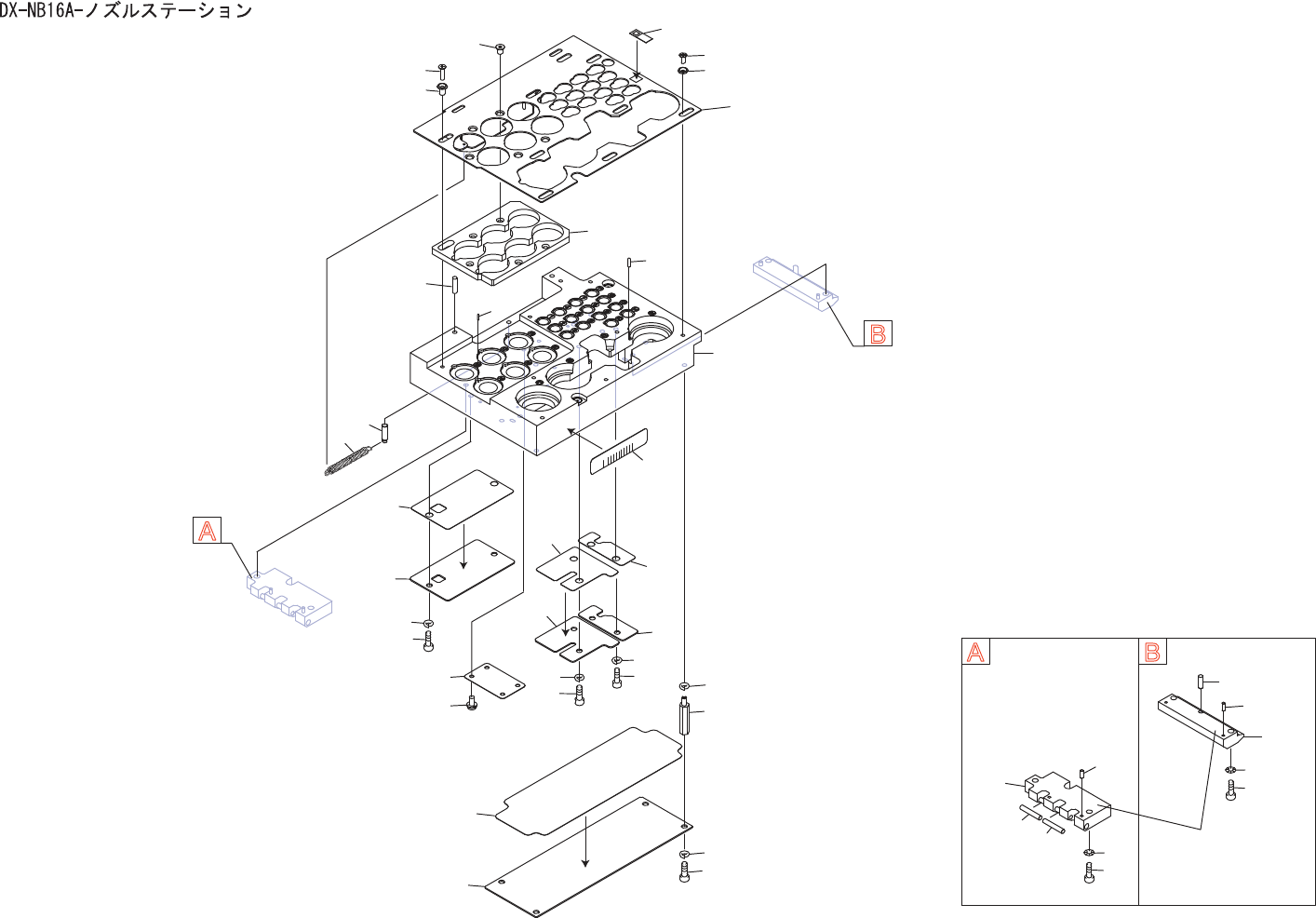

DX-NB16A-NOZZLE STATION
