2 3 20 21 22 23 24 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 DX-MULTIPURPOSE MECHANICAL CHUCK (FULL SET) 82 PTS-NADXHD-06
DX-MECHANICAL CHUCK
DX-メカニカルチャック
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2AGKNP002104
1
CHUCK
チャック
2
2MGKNP004900
1
HOLDER
ホルダ
3
2MGKNL012200
1
SHEET
シート
4
2MGKNL016800
1
BUSHING
ブシュ
5
2MGKNL016700
1
BUSHING
ブシュ
7
A5053C
1
O RING
Ｏリング
ﾟ
1.8X0.7
Consumable Parts
8
2MGKNP004703
1
HOLDER
ホルダ
9
K5181B
4
SCREW, C/R PAN
小ネジ 十穴鍋
M01.7X004(0
ﾊﾞﾝ
1
ｼｭ
)3
ｶ
ｸﾛ
10
H2192A
1
PIN, PARALLEL
ピン 平行
φ1.5X04 A
種
(m6)
11
2MGKNP001400
4
PIN, LOCATING
ピン 位置決め
12
H66608
1
PACKING
パッキン
KSYA-6
13
2MGKNP004501
1
SPRING
スプリング
14
2MGKNP004801
1
CASE
ケース
15
2MGKNP000800
2
PLATE, GUIDE
プレート ガイド
16
H5265A
4
BOLT, HEX SOCKET
ボルト 六角穴
M02X005
17
R5005R
2
ROLLER, NEEDLE
ローラ ニードル
φ1.5X11.8
18
2MGKNP000100
1
SPRING
スプリング
19
2MGKNP002300
1
PISTON
ピストン
20
2MGKNP001101
2
ARM
アーム
21
R5005H
2
ROLLER, NEEDLE
ローラ ニードル
φ1.5X 7.8
22
2MGKNP001001
2
JAW, MASTER
爪 親
23
2MGKNP000300
2
PIN
ピン
24
2MGKNP000500
2
PLATE
プレート
25
K64498
2
SCREW, C/R PAN
小ネジ 十穴鍋
M01.4X003 0
ﾊﾞﾝ
1
ｼｭ
(3
ｶｸﾛﾒｰﾄ
ｸﾛ
)
26
2MGKNP000400
2
PIN
ピン
27
PZ40630
4
GUIDE
ガイド
28
PZ40370
2
RAIL
レール
29
2MGKNP001200
1
BKT, ADJUSTING
ＢＫＴ 調整
30
K5174Y
2
SCREW, C/R PAN
小ネジ 十穴鍋
M01.4X004 0
ﾊﾞﾝ
3
ｼｭ
(
ｽﾃﾝﾚｽ
)
31
N4017X
1
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02X005
ﾋﾗｻｷ
32
N4017A
1
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02X003
ﾋﾗｻｷ
33
2MGKNP000900
2
LOCATOR, MOVE
当金 移動
34
H5263M
4
BOLT, HEX SOCKET
ボルト 六角穴
M01.6X003
36
N60360
1
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02X003
ｸﾎﾞﾐｻｷ
81
PTS-NADXHD-06
2
3
20
21
22
23
24
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
DX-MULTIPURPOSE MECHANICAL CHUCK (FULL SET)
82
PTS-NADXHD-06

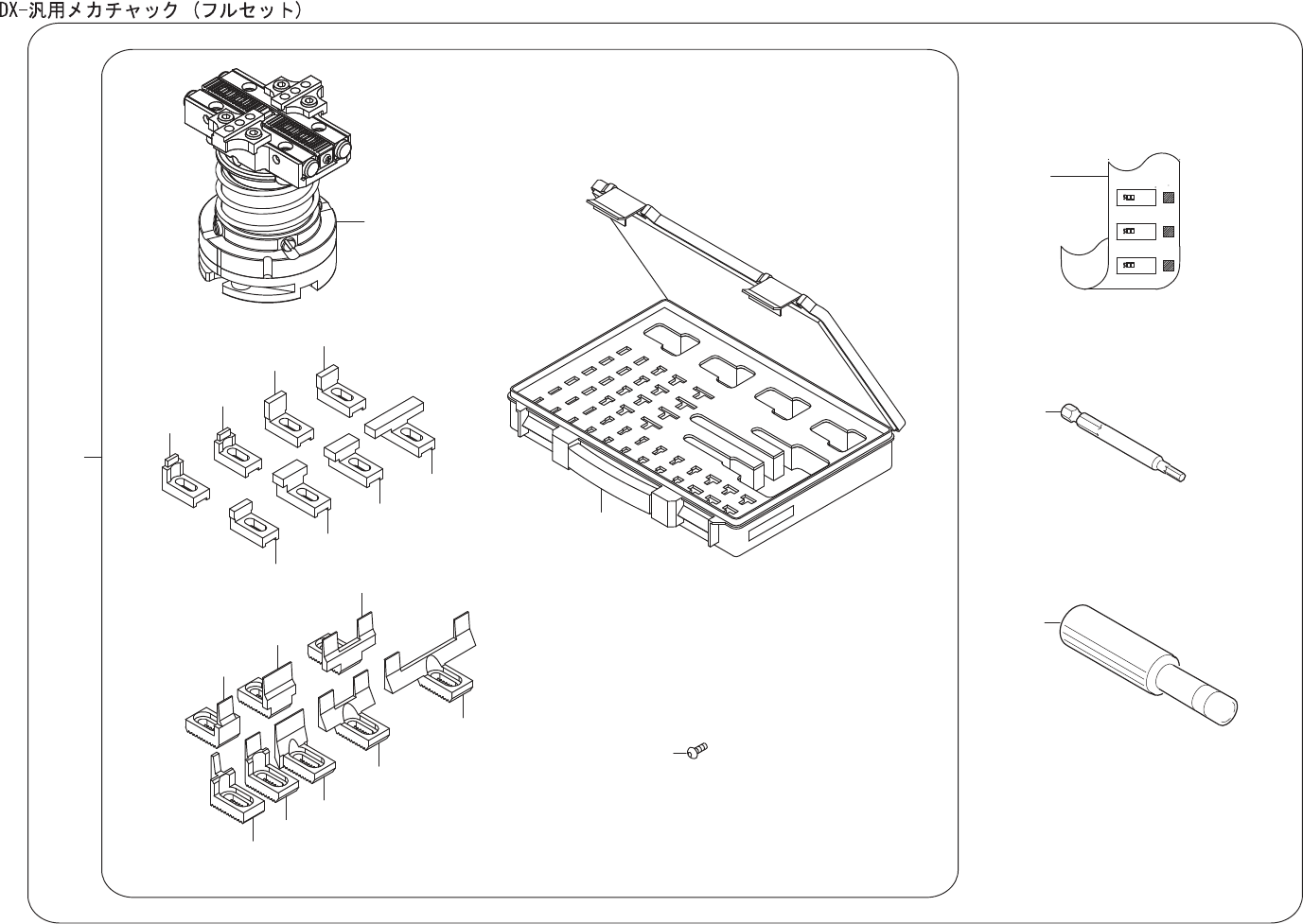

DX-MULTIPURPOSE MECHANICAL CHUCK (FULL SET)
DX-汎用メカチャック (フルセット)
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
2
2AGKNP002305
1
CHUCK
チャック
3
2AGKNP002104
1
CHUCK
チャック
4
PM05DT1
2
LOCATOR
当金
A-1.5
5
PM05DW1
2
LOCATOR
当金
A-2.5
6
PM05DY1
2
LOCATOR
当金
B-1.5
7
PM05DZ1
2
LOCATOR
当金
B-2.5
8
PM05EA1
2
LOCATOR
当金
B-3.5
9
PM05EC1
2
LOCATOR
当金
C-2.5
10
PM05ED1
2
LOCATOR
当金
C-3.5
11
PM05EG1
2
LOCATOR
当金
D-3.5
12
PM05ER2
2
JAW
爪
W040-M
13
PM05ES2
2
JAW
爪
W080-M
14
2MGKNP002700
2
JAW
爪
15
PM05EH2
2
JAW
爪
W016-S
16
PM05EK2
2
JAW
爪
W040-S
17
PM05EL2
2
JAW
爪
W080-S
18
2MGKNP003100
2
JAW
爪
19
PM05EN2
2
JAW
爪
W240-S
20
2AGKNP002400
1
CASE
ケース
21
K52544
20
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M02X004
22
PX08621
1
SEAL, BAR CODE
シール バーコード
unit serial number
23
T50610
1
DRIVER
ドライバ
RNTD30CNX23CNM
24
H2210A
1
BIT, HEX
ビット 六角
ﾍｯｸｽﾋﾞｯﾄ
B-W1.27
