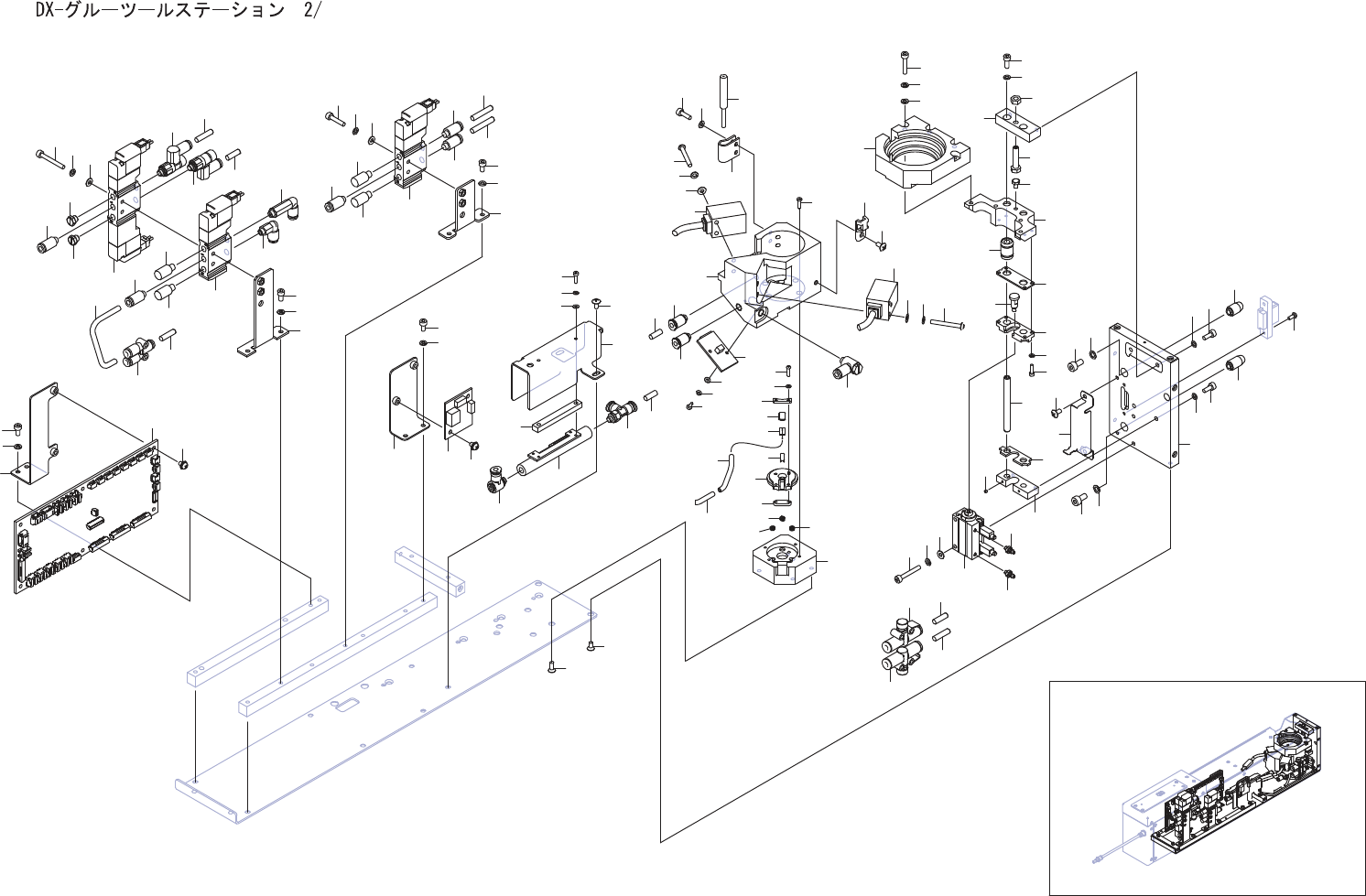

DX-Glue Tool Station 2/
2UGKYT000102
142
DX-Glue Tool Station 2/
DX-グルーツールステーション 2/
2UGKYT000102
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
2
2MGKYT005202
1
HOLDER
ホルダ
3
H67808
4
BOLT, HEX SOCKET
ボルト　六角穴
M03X016(3
ｶ
ｼﾛ
)
4
W1106C
4
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
5
W60542
4
WASHER, FLAT
ワッシャ　平
3M/MX0.5X6
ｺｶﾞﾀﾏﾙ
(3
ｶｼﾛ
)
6
2MGKYT006300
1
BLOCK
ブロック
7
2MGKYT006200
1
PLATE
プレート
8
2MGKYT006401
1
PLATE
プレート
9
H5425N
4
BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3
ｶ
ｼﾛ
)
10
W1106B
4
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
11
H4287H
2
BEARING, SLIDE
ベアリング　スライド
LM5
12
H62832
1
PIN, STOPPER
ピン　ストッパ
STFHN5.5-2.0
13
2MGKYT003000
1
JOINT
ジョイント
15
S68168
1
CYLINDER, AIR
シリンダ　エアー
CDUJB10-15D-F8B
16
H67967
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X022(3
ｶ
ｼﾛ
)
17
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
18
W1108B
2
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
19
A4067H
2
ELBOW
エルボ
M-3AU-4
21
2MGKYT006600
1
PLATE
プレート
22
H54252
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
23
W1010A
2
WASHER, CONICAL
ワッシャ　皿
M-3-L
24
N60227
2
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M02X002
ﾋﾗｻｷ
25
2MGKYT008000
1
SHEET
シート
26
2MGKYT008100
1
PLATE
プレート
27
H54252
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
28
W1010A
2
WASHER, CONICAL
ワッシャ　皿
M-3-L
29
2MGKYT008200
2
SHAFT
シャフト
30
H54252
2
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
31
W1010A
2
WASHER, CONICAL
ワッシャ　皿
M-3-L
32
H76418
1
BOLT, STOPPER
ボルト　ストッパ
STRC4-20
33
N1079B
1
NUT, HEX
ナット　六角
M04 P=0.7 1
ｼｭ
(3
ｶｼﾛ
)
34
2MGKYT006802
1
COVER, WIRING
カバー　配線
35
K5171S
2
SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(3
ｶ
ｼﾛ
)
36
2MGKHL118300
1
PIN, LOCATING
ピン　位置決め
37
H5426K
1
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
38
W1011A
1
WASHER, CONICAL
ワッシャ　皿
M-4-L
39
2MGKHL118401
1
PIN, LOCATING
ピン　位置決め
40
H5426K
1
BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3
ｶ
ｼﾛ
)
41
W1011A
1
WASHER, CONICAL
ワッシャ　皿
M-4-L
43
K51757
2
SCREW, C/R PAN
小ネジ　十穴鍋
M02.5X006(
ｽﾃﾝﾚｽ
)
44
2MGKYT006702
1
PLATE, BASE
プレート　ベース
45
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
47
2MGKYT010301
1
HOLDER
ホルダ
48
H69581
4
BOLT, HEX SOCKET
ボルト　六角穴
CBSA2-8
49
S70778
1
SENSOR
センサ
GL-18HLI
50
K71567
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X025(3
ｶ
ｼﾛ
)
51
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
52
W1108B
2
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
53
S70779
1
SENSOR
センサ
GL-18HLB
54
K71567
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X025(3
ｶ
ｼﾛ
)
55
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
56
W1108B
2
WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3
ｶｼﾛ
)
