C O N TE N T S 目次 NOZZLE STATION ノズル ステー ション DX-NB15A-NOZZLE STATION ……………………………………………………………………………………… 114 DX-NB 15A-ノ ズルス テーショ ン …… ………… ……… ……… ……… ……… ………… ……… ……… ・ 114 DX-NB14A-NOZZLE STATION ………………………………………………………………

100%1 / 157
CONTENTS
目次
PLACING HEAD 　 装着ヘッド
DynaHead (DX) …………………………………………………………………………………
14
ダイナヘッド (DX) …………………………………………………………………………・
14
DX-HEAD CASE ………………………………………………………………………………………
44
DX-ヘッド収納箱 …………………………………………………………………………・
44
DX-Auto-Tool (R12) ………………………………………………………………………
46
DX-オートツール (R12) ………………………………………………………………………・・
46
DX-Auto-Tool (R4) ………………………………………………………………………
50
DX-オートツール (R4) ………………………………………………………………………・・
50
DX-AUTO TOOL CASE ………………………………………………………………………………………
54
DX-オートツール収納箱 …………………………………………………………………………・
54
NOZZLES ノズル
H08/H12/V12/DX(R12) -NOZZLES …………………………………………………………………………………………
58
H08/H12/V12/DX(R12)-ノズル …………………………………………………………………………・
58
DX-NOZZLES (R4) …………………………………………………………………………………………
62
DX-ノズル (R4) …………………………………………………………………………・
62
DX-NOZZLES (S1) …………………………………………………………………………………………
66
DX-ノズル (S1) …………………………………………………………………………・
66
DX-JIG NOZZLES …………………………………………………………………………………
70
DX-治具 ノズル …………………………………………………………………………・
70
DX-NOZZLE CASE (R12) …………………………………………………………………………
72
DX-ノズル収納箱 (R12) …………………………………………………………………………・
72
DX-NOZZLE CASE (R4) …………………………………………………………………………
74
DX-ノズル収納箱 (R4) …………………………………………………………………………・
74
DX-NOZZLE CASE (S1) …………………………………………………………………………
76
DX-ノズル収納箱 (S1) …………………………………………………………………………・
76
CHUCK チャック
DX-Backup pin picker tool ………………………………………………………………………………………
78
DX-バックアップピンピッカーツール …………………………………………………………………………・
78
DX-MECHANICAL CHUCK ………………………………………………………………………………………
80
DX-メカニカルチャック …………………………………………………………………………・
80
DX-MULTIPURPOSE MECHANICAL CHUCK (FULL SET) ………………………………………………………………………………………
82
DX-汎用メカチャック (フルセット) …………………………………………………………………………・
82
DX-MULTIPURPOSE MECHANICAL CHUCK (BASIC SET) ………………………………………………………………………………………
84
DX-汎用メカチャック (基本セット) …………………………………………………………………………・
84
AUTO-Tool STATION オートツールステーション
DX-NT05A-AUTO-TOOL STATION ………………………………………………………………………………………
86
DX-NT05A-オートツールステーション …………………………………………………………………………・
86
DX-NT06A-AUTO-TOOL STATION ………………………………………………………………………………………
94
DX-NT06A-オートツールステーション …………………………………………………………………………・
94
DX-NT07A-AUTO-TOOL STATION ………………………………………………………………………………………
108
DX-NT07A-オートツールステーション …………………………………………………………………………・
108
CONTENTS
目次
NOZZLE STATION ノズルステーション
DX-NB15A-NOZZLE STATION ………………………………………………………………………………………
114
DX-NB15A-ノズルステーション …………………………………………………………………………・
114
DX-NB14A-NOZZLE STATION ………………………………………………………………………………………
118
DX-NB14A-ノズルステーション …………………………………………………………………………・
118
DX-NB16A-NOZZLE STATION ………………………………………………………………………………………
120
DX-NB16A-ノズルステーション …………………………………………………………………………・
120
DX-NB12A-NOZZLE STATION ………………………………………………………………………………………
122
DX-NB12A-ノズルステーション …………………………………………………………………………・
122
DX-NB20A-NOZZLE STATION ………………………………………………………………………………………
124
DX-NB20A-ノズルステーション …………………………………………………………………………・
124
DX-NB21A-NOZZLE STATION ………………………………………………………………………………………
126
DX-NB21A-ノズルステーション …………………………………………………………………………・
126
DX-NB22A-NOZZLE STATION ………………………………………………………………………………………
128
DX-NB22A-ノズルステーション …………………………………………………………………………・
128
DX-NB23A-NOZZLE STATION ………………………………………………………………………………………
130
DX-NB23A-ノズルステーション …………………………………………………………………………・
130
SUPPORT SHAFT ………………………………………………………………………………………
134
サポートシャフト …………………………………………………………………………・
134
GLUE PASTE EQUIPMENT グルー塗布機能
DX-Glue Tool ………………………………………………………………………
136
DX-グルーツール …………………………………………………………………………………………
136
DX-Glue Tool STATION …………………………………………………………………………
138
DX-グルーツールステーション ……………………………………………………………………………………………
138
DX-GCU2 …………………………………………………………………………
148
DX-GCU2 ……………………………………………………………………………………………
148
Ref.3/
Ref.3/
Ref.4/
Ref.7/
Ref.6/
Ref.4/
B1
B2
E
F
J
H
K
K
30
31
32
36
33
38
40
41
42
39
34
37
35
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
60
61
62
63
64
70
71
72
75
76
77
76
77
79
80
81
82
83
86
87
88
89
89
90
90
91
92
93
94
95
95
100
101
102
103
103
103
104
105
106
107
108
109
1
7
8
9
10
16
17
18
19
19
20
22
23
24
25
26
27
28
56
71
72
3
4
5
6
6
69
68
69
29
110
111
112
14
15
120
121
122
123
124
125
130
131
132
133
134
135
136
137
138
139
140
141
143
144
145
150
151
152
153
42.1
42.1
42.1
42.1
121.1
132.1
59
78
20
142
146

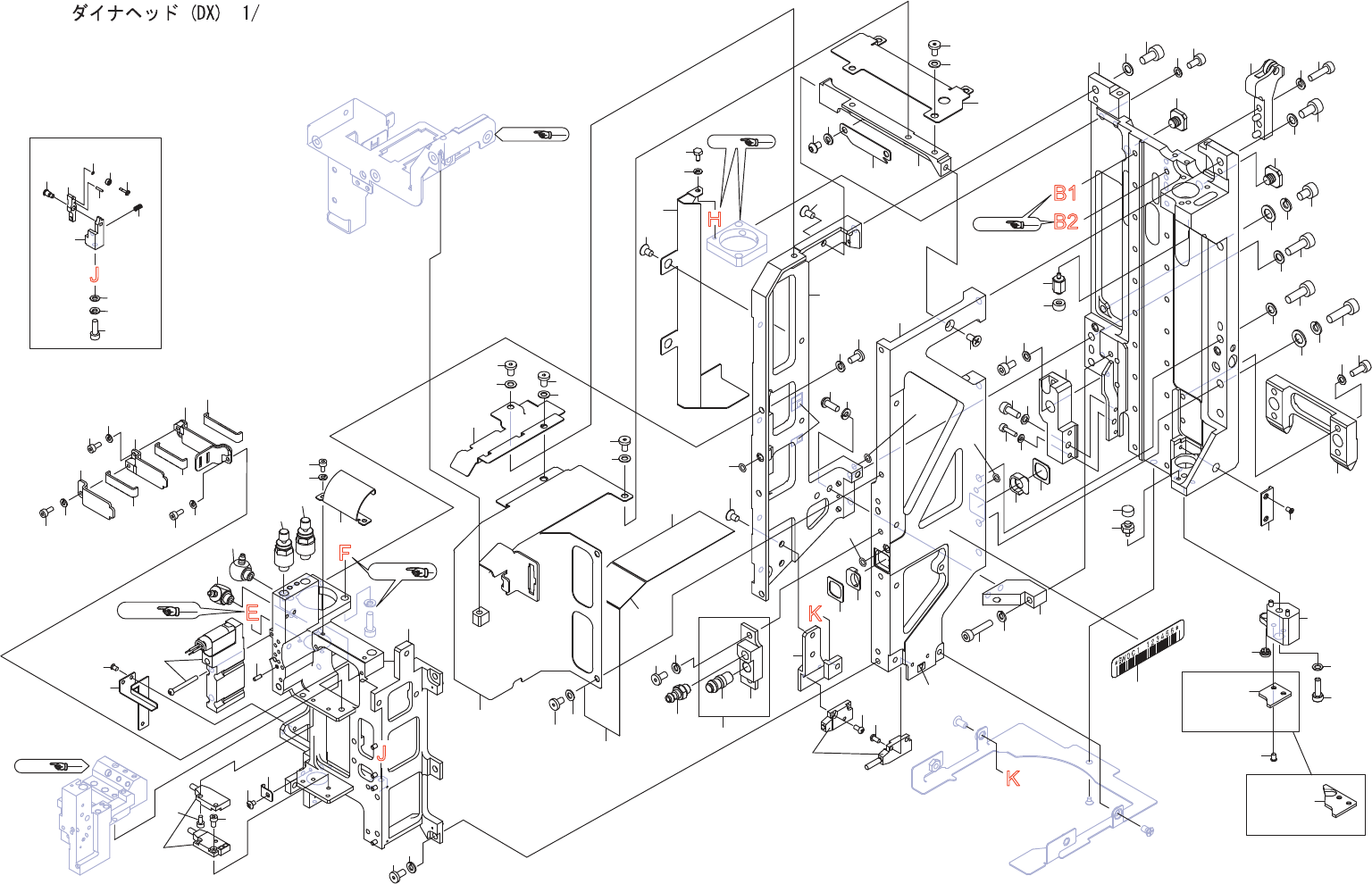

DynaHead (DX) 1/
2UGKHL000566
Flying Vision
Stop Vision
J
14
