Ref.7/ Ref.1/ A A 44 2 3 9 4 5 6 7 8 46 10 1 1 1 1 45 45 13 13 14 14 15 16 17 18 18 19 47 47 25 26 27 27 47 30 32 33 34 35 39 40 41 49 50 51 52 53 54 55 56 57 57 57 58 58 59 60 61 61 62 62 63 65 66 65 70 71 59 43 64 73 2…
DynaHead (DX) 5/
ダイナヘッド (DX) 5/
2UGKHL000566
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
107
2MGKHL186201
1
BLOCK
ブロック
108
H68339
2
BOLT, HEX SOCKET
ボルト 六角穴
M02.5X004(3
ｶ
ｼﾛ
)
110
2MGKHL088500
1
WASHER
ワッシャ
111
H5266A
2
BOLT, HEX SOCKET
ボルト 六角穴
M02X006
113
2MGKHL186401
1
BKT
ＢＫＴ
114
2MGKHL186301
1
BKT
ＢＫＴ
115
2MGKHL166300
1
WASHER
ワッシャ
116
H5425L
2
BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3
ｶ
ｼﾛ
)
118
2MGKHL165800
1
WASHER
ワッシャ
119
H5425L
2
BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3
ｶ
ｼﾛ
)
121
2MGKHL210500
1
COVER, PROTECTIVE
カバー 保護
122
2MGKHL178800
2
SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
123
2MGKHL210600
1
COVER, PROTECTIVE
カバー 保護
124
2MGKHL178800
2
SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
125
2MGKHL210400
1
COVER, PROTECTIVE
カバー 保護
126
H80542
2
BOLT, HEX SOCKET
ボルト 六角穴
M01.6X003(3
ｶｸﾛ
)
33
PTS-NADXHD-06
Ref.7/
Ref.1/
A
A
44
2
3
9
4
5
6
7
8
46
10
11
11
45
45
13
13
14
14
15
16
17
18
18
19
47
47
25
26
27
27
47
30
32
33
34
35
39
40
41
49
50
51
52
53
54
55
56
57
57
57
58
58
59
60
61
61
62
62
63
65
66
65
70
71
59
43
64
73
24
DynaHead (DX) 6/
2UGKHL000566
34
PTS-NADXHD-06

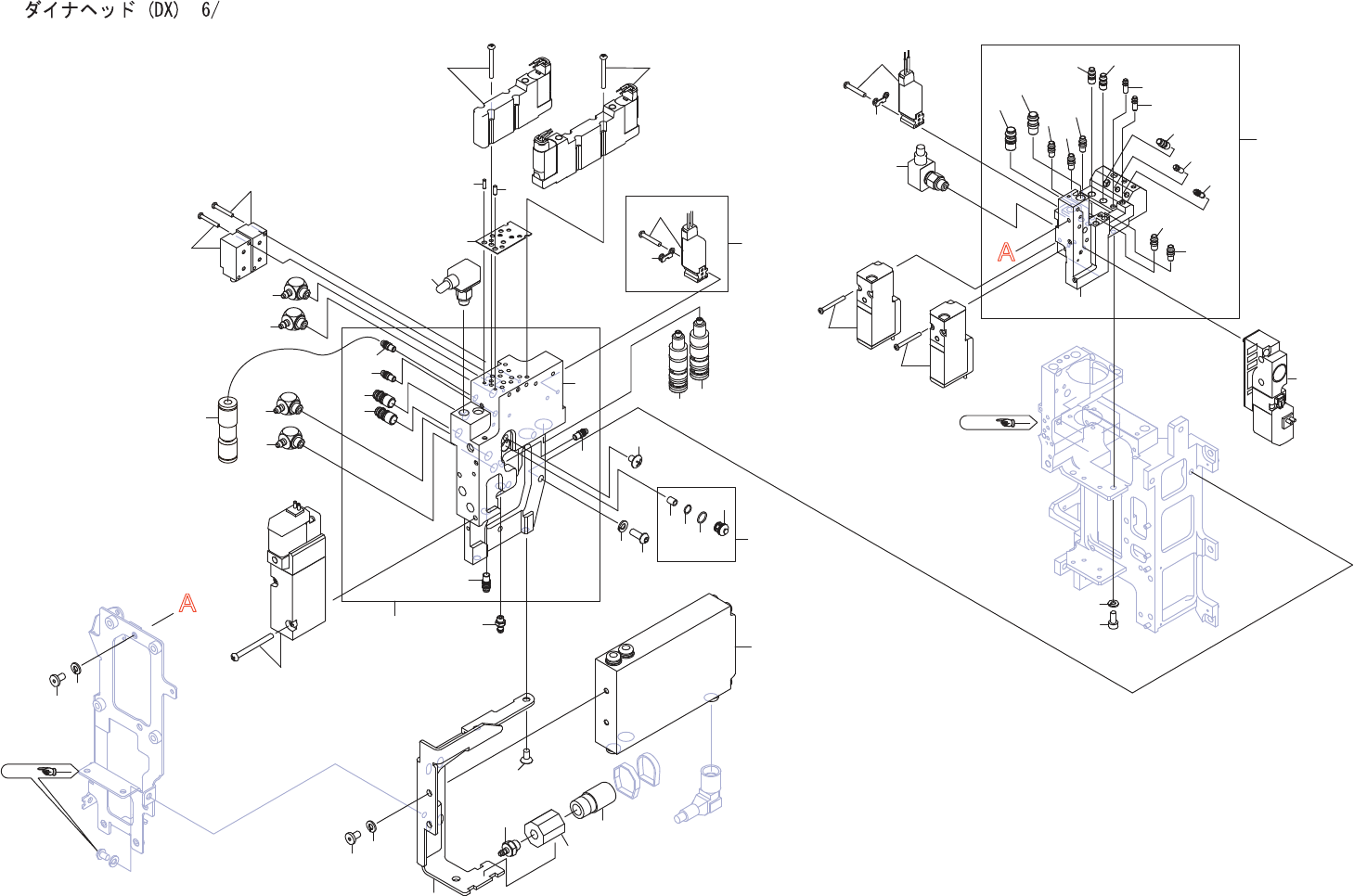

DynaHead (DX) 6/
ダイナヘッド (DX) 6/
2UGKHL000566
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
2
H54252
3
BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3
ｶ
ｼﾛ
)
3
W1106C
3
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
4
PH00575
1
HOLDER
ホルダ
5
A51906
1
O RING
Ｏリング
φ4.20X0.53(FKM70)
6
A5188S
1
O RING
Ｏリング
φ3.0X0.5(FKM70)
7
XH00802
1
FILTER
フィルタ
8
K5365R
1
SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X004(3
ｶ
ｼﾛ
)
9
AA19H06
1
FILTER
フィルタ
10
S2160A
1
JOINT
ジョイント
M-5AU-6
11
A4068H
2
ELBOW
エルボ
M-5ALU-4
13
A4068H
2
ELBOW
エルボ
M-5ALU-4
14
2MGKHL038800
2
SENSOR
センサ
15
S63512
1
SENSOR, PRESSURE
センサ 圧力
PSE541-M5
16
H65539
1
VALVE, SOL
バルブ ＳＯＬ
S0715-5G
17
H65540
1
VALVE, SOL
バルブ ＳＯＬ
S07A5-5G
18
H60969
2
PIN, PARALLEL
ピン 平行
φ1.6X05
B
種（ｽﾃﾝﾚｽ
)
19
2MGKHL122800
1
PLATE
プレート
24
2AGKHL031701
1
VALVE, SOL
バルブ ＳＯＬ
25
H67012
1
VALVE, SOL
バルブ ＳＯＬ
S070B-5DG-X26-3
26
H66477
1
BKT
ＢＫＴ
S070B-80A-2
27
2MGTHA087300
2
VALVE, PRESSURE REDUCING
バルブ 減圧
30
2MGKHL121902
1
BKT
ＢＫＴ
32
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3
ｶ
ｼﾛ
)
33
H65542
2
BOLT, HEX SOCKET
ボルト 六角穴
M03×005(
ｺﾞｸﾃｲﾄｳ
ｽﾃﾝﾚｽ
)
34
W1106C
2
WASHER, LOCK
ワッシャ スプリング
3M/M(3
ｶ
ｼﾛ
)
35
2MGKHL171901
1
VALVE, ELEC/AIR PROPORTIONAL
バルブ デンクウヒレイ
39
S63104
1
SILENCER
サイレンサ
AN10-01
40
2MGKHL008401
1
MANIFOLD
マニホールド
41
N2030T
1
NIPPLE
ニップル
M-5AU-4
43
2AGKHL013503
1
MANIFOLD
マニホールド
44
2MGKHL129603
1
MANIFOLD
マニホールド
45
2MGKHL083001
2
PLUG
プラグ
46
2MGKHL083101
1
PLUG
プラグ
47
2MGKHL050101
3
PLUG
プラグ
49
H66395
1
VALVE, SOL
バルブ ＳＯＬ
VQZ235R-5G1-Q
50
2MGKHL129702
1
MANIFOLD
マニホールド
51
H5425F
2
BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006(3
ｶ
ｼﾛ
)
52
W1106A
2
WASHER, LOCK
ワッシャ スプリング
2.5M/M(3
ｶ
ｼﾛ
)
53
H79397
1
VALVE, SOL
バルブ ＳＯＬ
S070B-5DG-X225
54
H66477
1
BKT
ＢＫＴ
S070B-80A-2
55
2MGKHL083001
1
PLUG
プラグ
56
2MGKHL050201
1
PLUG
プラグ
57
2MGKHL050101
3
PLUG
プラグ
58
2MGKHL082901
2
PLUG
プラグ
59
2MGKHL050300
2
PLUG
プラグ
60
2MGKHL082901
1
PLUG
プラグ
61
2MGKHL050300
2
PLUG
プラグ
62
2MGKHL050101
2
PLUG
プラグ
63
2MGKHL041400
1
VALVE, SOL
バルブ ＳＯＬ
64
2AGKHL013602
1
MANIFOLD
マニホールド
65
H60091
2
VALVE, SOL
バルブ ＳＯＬ
VA01PSP23-1L-Z05-047
35
PTS-NADXHD-06
