DX-NOZZLE CASE (S1)
DX-ノズル収納箱 (S1)
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2AGKHJ027303
1
CASE
ケース
2
XK02861
1
CASE
ケース
3
2MGKHJ100301
1
NAMEPLATE
銘板
4
2MGKHJ095600
1
SHEET
シート
5
2MGKHJ065600
1
SHEET
シート
6
2MGKHJ065700
1
SHEET
シート
7
2MGKHJ065600
1
SHEET
シート
8
PS00732
1
SHEET
シート
9
.
1
TAPE
テープ
J3428 50x56xt0.2
77
PTS-NADXHD-06
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
11
11
11
26
DX-Backup pin picker tool
78

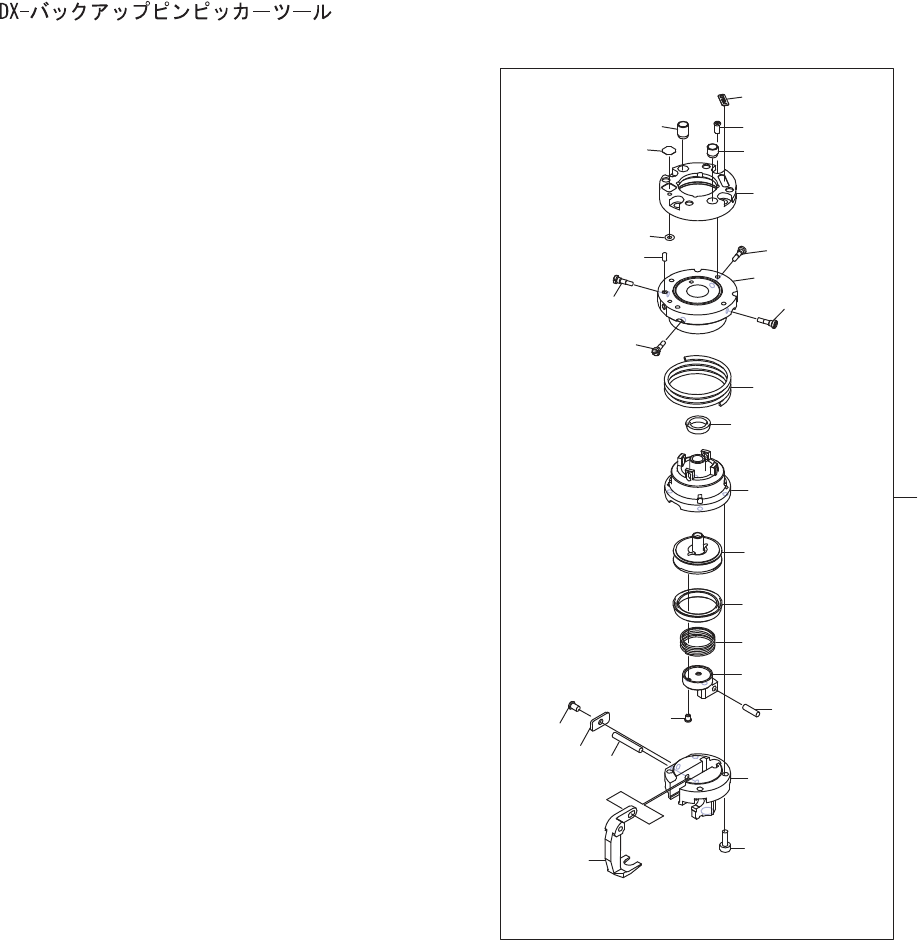

DX-Backup pin picker tool
DX-バックアップピンピッカーツール
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2AGKNR000612
1
CHUCK
チャック
2
2MGKNR003702
1
HOLDER
ホルダ
3
2MGKNL012200
1
SHEET
シート
4
2MGKNL016800
1
BUSHING
ブシュ
5
2MGKNL016700
1
BUSHING
ブシュ
6
2MGKNL012300
1
SHEET
シート
7
A5053C
1
O RING
Ｏリング
ﾟ
1.8X0.7
Consumable Parts
8
2MGKNR003305
1
HOLDER
ホルダ
9
K5181B
4
SCREW, C/R PAN
小ネジ　十穴鍋
M01.7X004(0
ﾊﾞﾝ
1
ｼｭ
)3
ｶ
ｸﾛ
10
H2192A
1
PIN, PARALLEL
ピン　平行
φ1.5X04 A
種
(m6)
11
2MGKNR004000
4
PIN, LOCATING
ピン　位置決め
12
2MGKNR003100
1
SPRING
スプリング
13
H65671
1
PACKING
パッキン
KSYN-6
14
2MGKNR004800
1
CASE
ケース
15
H68018
4
BOLT, HEX SOCKET
ボルト　六角穴
M02X006(3
ｶ
ｸﾛ
)
16
2MGKNR003601
1
PISTON
ピストン
17
K5180B
3
SCREW, C/R PAN
小ネジ　十穴鍋
M01.7X002 0
ﾊﾞﾝ
1
ｼｭ
(3
ｶｸﾛ
)
18
H67294
1
PACKING
パッキン
KSYN-14
19
2MGKNR001401
1
SPRING
スプリング
20
2MGKNR004703
1
LINK
リンク
21
R5008A
1
ROLLER, NEEDLE
ローラ　ニードル
φ2.0X13.8
22
2MGKNR000401
1
PLATE
プレート
23
PZ11901
1
SCREW, C/R PAN
小ネジ　十穴鍋
24
2MGKNR004502
1
LEVER, CLAMP
レバー　クランプ
25
2MGKNR004602
1
HOLDER
ホルダ
26
R5006A
1
ROLLER, NEEDLE
ローラ　ニードル
φ2.0X 6.8 AW6C3
