25
PTS-NADXHD-06
Ref.6/
E
F
Ref.1/
Ref.7/
1
2
4
6
7
9
10
11
12
13
14
14
15
16
5
5
18
20
21
22
23
23
24
25
26
24
25
26
27
27
30
31
32
33
34
35
36
37
38
39
41
43
42
44
45
46
47
48
49
50
51
52
53
51
52
53
60
61
62
63
64
65
66
66
67
68
69
70
71
72
73
74
75
77
78
78
79
80
80
81
82
83
84
85
86
87
88
89
90
58
59
19
95
96
97
98
3

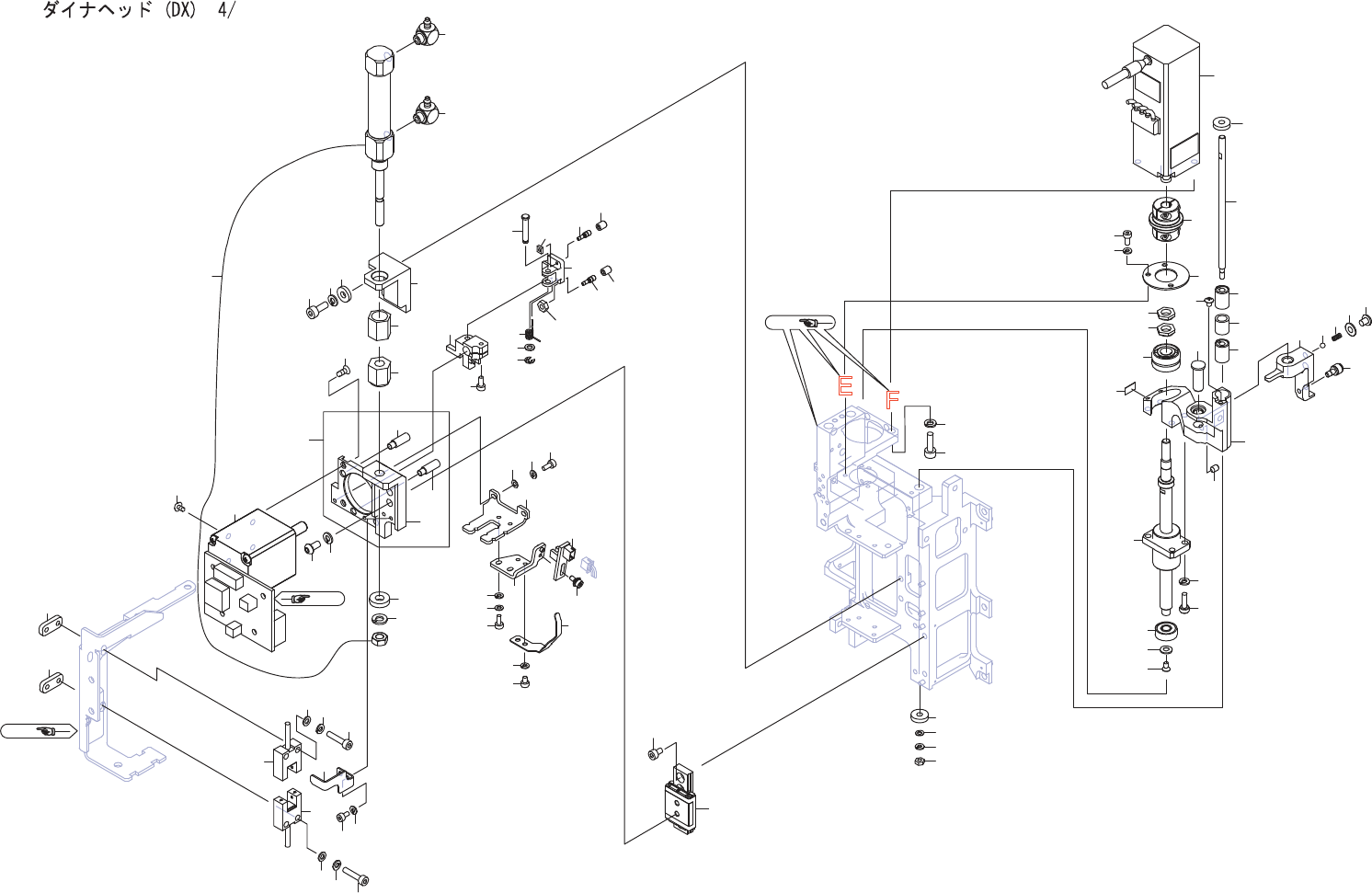

DynaHead (DX) 4/
2UGKHL000566
26
DynaHead (DX) 4/
ダイナヘッド (DX) 4/
2UGKHL000566
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MGKHL144601
1
GUIDE, RAIL
ガイド　レール
2
H68339
2
BOLT, HEX SOCKET
ボルト　六角穴
M02.5X004(3
ｶ
ｼﾛ
)
3
2AGKHL015200
1
BKT
ＢＫＴ
4
2MGKHL136800
1
BKT
ＢＫＴ
5
2MGKHL027900
2
PIN
ピン
6
K5258E
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(3
ｶ
ｼﾛ
)
7
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
9
2MGKHL088300
1
BLOCK
ブロック
10
2MGKHL172100
2
BOLT, HEX SOCKET
ボルト　六角穴
11
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
12
W1108D
2
WASHER, FLAT
ワッシャ　平
4W-3(3
ｶ
ｼﾛ
)
13
S70649
1
CYLINDER, AIR
シリンダ　エアー
CJ2B10-15Z
14
A4068H
2
ELBOW
エルボ
M-5ALU-4
15
2MGKHL049301
1
NUT
ナット
16
2MGKHL049403
1
NUT
ナット
18
W1043C
1
WASHER, FLAT
ワッシャ　平
4W- 4(3
ｶｼﾛ
)
19
W1106D
1
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
20
2MGKHL049201
1
DOG
ドッグ
21
H5425K
2
BOLT, HEX SOCKET
ボルト　六角穴
M02X004(3
ｶ
ｼﾛ
)
22
W1106B
2
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
23
S69080
2
SENSOR, PHOTO
センサ　フォト
PM-U25P
24
H67806
4
BOLT, HEX SOCKET
ボルト　六角穴
M02.5X012(3
ｶ
ｼﾛ
)
25
W1106A
4
WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3
ｶ
ｼﾛ
)
26
W60565
4
WASHER, FLAT
ワッシャ　平
2.5M/MX0.5X5
ｺｶﾞﾀﾏﾙ
(3
ｶ
ｼﾛ
)
27
2MGKHL049601
2
NUT
ナット
30
2MGKHL139503
1
BKT, WIRING
ＢＫＴ　配線
31
H5425L
2
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
32
W1106B
2
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
33
W1108A
2
WASHER, FLAT
ワッシャ　平
2M/MX0.3X4.3(3
ｶｼﾛ
)
34
2MGKHL071403
1
BKT, WIRING
ＢＫＴ　配線
35
H5425L
2
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
36
W1106B
2
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
37
W1108A
2
WASHER, FLAT
ワッシャ　平
2M/MX0.3X4.3(3
ｶｼﾛ
)
38
XK04740
1
BOARD, PRINTED CIRCUIT
基板　プリント
FH1204B0F
39
H67833
1
BOLT
ボルト
SCBS2-5
41
2MGKHL009705
1
MOTOR, STEPPING
モータ　ステッピング
42
K5169R
4
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02.6X005(
ｽﾃﾝﾚｽ
)
43
K5186D
4
SCREW, C/R PAN
小ネジ　十穴鍋
M02X002
ｽﾃﾝﾚｽ
44
2MGKHL049903
1
ARM
アーム
45
H5425L
1
BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3
ｶ
ｼﾛ
)
46
2MGKHL159501
1
ARM
アーム
47
PM46182
1
PIN
ピン
48
PZ04721
1
49
W60565
1
WASHER, FLAT
ワッシャ　平
2.5M/MX0.5X5
ｺｶﾞﾀﾏﾙ
(3
ｶ
ｼﾛ
)
50
S1003D
1
CIR-CLIP
サークリップ
ST-EW-2(3
ｶ
ｼﾛ
)
51
2MGKHL095601
2
ROLLER
ローラ
52
2MGKHL095700
2
PIN, ROLLER
ピン　ローラ
53
2MGKHL095800
2
NUT
ナット
58
2MGKHM008302
1
MOTOR, AC SERVO
モータ　ＡＣサーボ
59
2MGKHL179200
2
BOLT, HEX SOCKET
ボルト　六角穴
60
W1021A
2
WASHER, LOCK
ワッシャ　スプリング
3M/M
