DX-Auto-Tool (R12) DX-オー トツー ル (R1 2) 2UGKHL000 615 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 1 2AGKH L0200 00 1 SH AFT シャフ ト 1.1 2MGKHL 1599 01 2 BU SHING ブシュ 1.2 2MGKH…
A
B
B
A
56
61
62
63
63
64
65
66
66
67
67
68
69
70
71
93
94
95
96
97
77
78
79
80
1
2
2
3
4
4
5
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
21
22
22
23
23
24
55
98
69
81
82
82
82
82
82
82
83
84
85
86
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
40
41
40
41
40
41
42
43
44
46
87
88
47
48
49
50
51
52
54
54
54
54
53
53
53
53
52
52
52
90
89
89
89
89
1.1 1.2
57
57
59.1
58
57
57
57
57
57
57
57
59
60
92
100
131
111
101
121
102
103
104
105
106
112
113
114
115
116
122
123
124
125
126
132
133
134
135
136

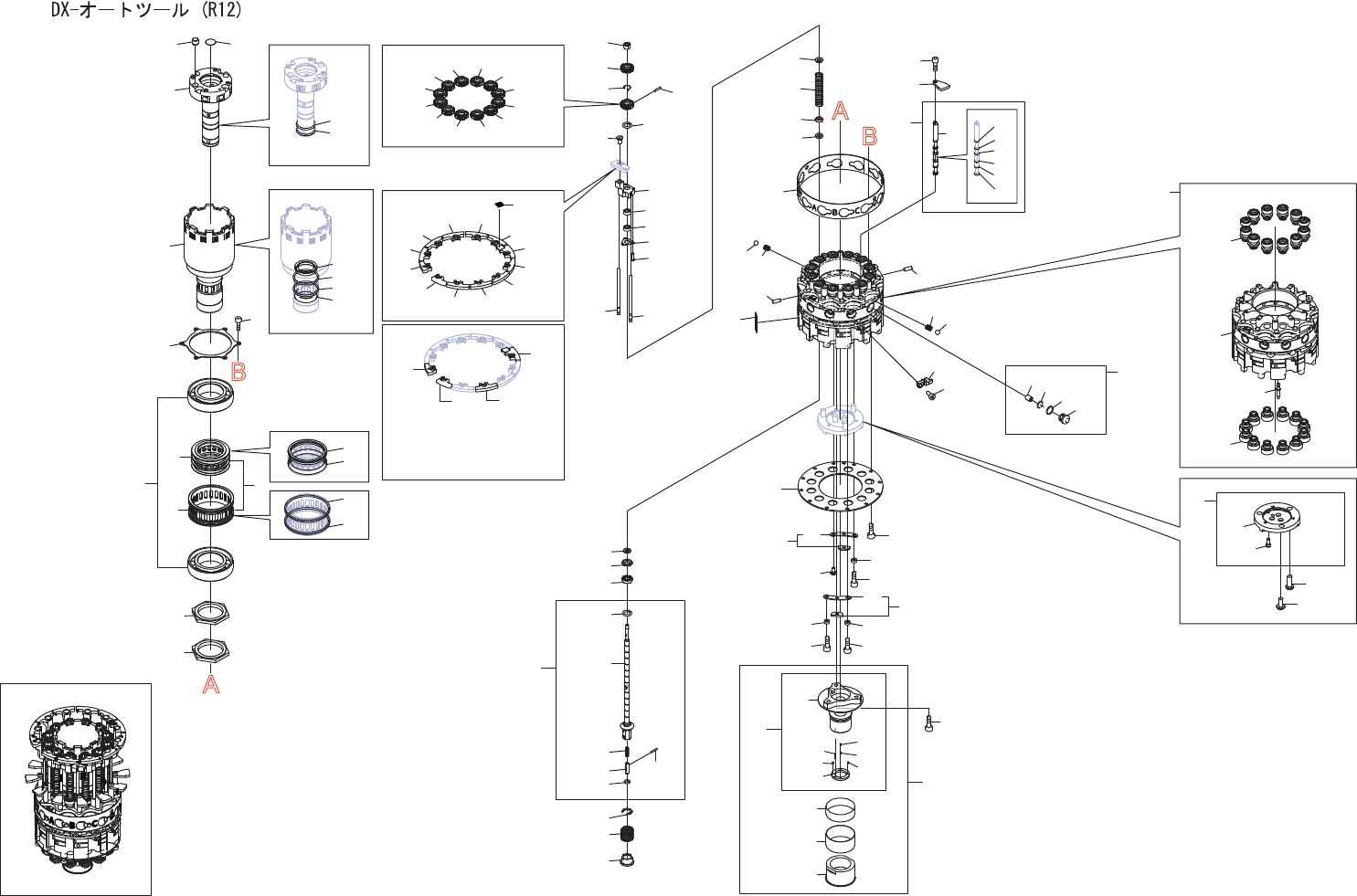

DX-Auto-Tool (R12)
2UGKHL000615
46
PTS-NADXHD-06
DX-Auto-Tool (R12)
DX-オートツール (R12)
2UGKHL000615
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2AGKHL020000
1
SHAFT
シャフト
1.1
2MGKHL159901
2
BUSHING
ブシュ
1.2
2MGKHL167201
1
SEAL
シール
2
A60974
2
O RING
Ｏリング
φ11×1
3
2MGKHL121202
1
GEAR
ギヤ
4
H65615
2
PACKING
パッキン
KSYA-11
5
A5055C
2
O RING
Ｏリング
φ15.0X1.0
6
2MGKHL014300
1
RETAINER, BEARING
押え ベアリング
7
2MGKHA048803
6
BOLT, HEX SOCKET
ボルト 六角穴
8
H4130N
1
BEARING
ベアリング
7903CTYNDBLP5
9
2AGKHL003302
1
COLLAR
カラー
10
2MGKHL012503
1
COLLAR
カラー
11
2MGKHL034502
1
COLLAR
カラー
12
H68650
2
PACKING
パッキン
KSYA-22
13
A60973
2
O RING
Ｏリング
φ28×1
14
2MGKHL013800
2
NUT, LOCK
ナット ロック
15
2MGKHL074801
1
RING
リング
16
2AGKHL000624
1
HOLDER, ROTARY
ホルダ ロータリ
17
2MGKHL011720
1
HOLDER, ROTARY
ホルダ ロータリ
18
2MGKHL027102
12
BUSHING
ブシュ
19
2MGKHL027603
1
PIN
ピン
20
2MGKHL027201
12
BUSHING
ブシュ
21
H21927
2
PIN, PARALLEL
ピン 平行
φ02X06 B
種
(h8)
22
PZ16242
2
SPRING
スプリング
23
H61885
2
BALL, STEEL
ボール スチール
CR3.0G20
24
2MGKHL150700
1
SHEET
シート
25
AA19H06
12
FILTER
フィルタ
26
XH00802
1
FILTER
フィルタ
27
A5188S
1
O RING
Ｏリング
φ3.0X0.5(FKM70)
28
A51906
1
O RING
Ｏリング
φ4.20X0.53(FKM70)
29
PH00575
1
HOLDER
ホルダ
30
2AGKHL017200
1
PLATE
プレート
31
2MGKHL153200
1
PLATE
プレート
32
2MGKHL027800
1
PIN
ピン
33
K5258F
3
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X008(3
ｶ
ｼﾛ
)
34
K5258E
3
SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(3
ｶ
ｼﾛ
)
35
2MGKHL012805
1
PLATE
プレート
36
2MGTHA070000
4
BOLT, HEX SOCKET
ボルト 六角穴
37
2AGKHL011800
4
SHEET
シート
38
2MGKHL073602
1
PLATE
プレート
40
2MGKHL079700
6
COLLAR
カラー
41
2MGKHL179400
6
BOLT, HEX SOCKET
ボルト 六角穴
42
2MGKHL162301
2
BOLT
ボルト
43
2MGKHL109503
1
SHAFT
シャフト
44
2MGTHA070000
3
BOLT, HEX SOCKET
ボルト 六角穴
46
2MGKHL045602
1
NUT
ナット
47
2MGKHL140301
1
SHEET
シート
48
2MGKHL045800
1
SHEET
シート
49
2MGKHL141600
12
NUT
ナット
50
PM04MK6
12
GEAR
ギヤ
51
PZ34392
12
SPRING
スプリング
47
PTS-NADXHD-06
DX-Auto-Tool (R12)
DX-オートツール (R12)
2UGKHL000615
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
52
2MGKHL013503
4
GEAR
ギヤ
53
2MGKHL013306
4
GEAR
ギヤ
54
2MGKHL013407
4
GEAR
ギヤ
55
2MGKHL053200
12
PIN
ピン
56
A5188Z
12
O RING
Ｏリング
φ4.0X1.0(FKM70)
57
2MGKHL080401
9
PUSHER
プッシャ
INT1, t=1.4
58
2MGKHL183700
1
PUSHER
プッシャ
INT2, t=1.4
59
2MGKHL151800
1
PUSHER
プッシャ
INT3, t=1.4
59.1
2MGKHL158500
1
PUSHER
プッシャ
INT4, t=1.4
60
2MGKHL150600
1
SHEET
シート
61
2MGKHL140900
12
BOLT
ボルト
62
2MGKHL149000
12
PUSHER
プッシャ
63
H71363
24
BEARING
ベアリング
DDL-520HP0P25LY121
64
PZ53022
36
SCREW, C/R PAN
小ネジ 十穴鍋
65
2MGKHL068500
12
RETAINER, BEARING
押え ベアリング
66
2MGKHL012701
12
SHAFT
シャフト
67
2MGKHL094100
24
HOLDER, SPRING
受け スプリング
68
2MGKHL037602
12
SPRING
スプリング
69
2MGKHL096600
24
RING, FELT
リング フェルト
70
2MGKHL030900
12
RETAINER, FELT
押え フェルト
71
H71362
12
BEARING
ベアリング
DDL-730HP0P25LY121
77
S61451
12
CIR-CLIP
サークリップ
5103-21(
ｸﾘｾﾝﾄｶﾞﾀ
)3
ｶｸﾛﾒｰﾄ
78
PZ13363
12
SPRING, COIL
スプリング コイル
79
PM074Z1
12
COLLAR
カラー
80
2AGKHL002106
12
SPOOL
スプール
81
2MGKHL013204
1
SPOOL
スプール
82
A5053C
6
O RING
Ｏリング
ﾟ
1.8X0.7
83
2MGKHA048803
12
BOLT, HEX SOCKET
ボルト 六角穴
84
2MGKHL012901
12
PUSHER
プッシャ
85
2MGKHL167500
12
GUIDE
ガイド
86
H5425L
12
BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3
ｶ
ｼﾛ
)
87
2AGKHL011706
1
SHAFT
シャフト
88
2MGKHL109401
1
PIN, REFERENCE
ピン 基準
89
2MGKHL112901
4
PIN
ピン
90
2MGKHL136000
1
PIPE
パイプ
92
2AGKHL029200
12
SYRINGE
シリンジ
93
2MGKHL209500
1
SYRINGE
シリンジ
94
PZ16856
1
SPRING, COIL
スプリング コイル
95
PM19126
1
PIPE
パイプ
96
PM59831
1
ROLLER, NEEDLE
ローラ ニードル
97
2MGKHA014800
1
O RING
Ｏリング
98
A5188Z
1
O RING
Ｏリング
φ4.0X1.0(FKM70)
100
2AGKHL029101
1
SHAFT
シャフト
101
2MGKHL080501
9
PUSHER
プッシャ
INT1, t=1.36
102
2MGKHL080701
9
PUSHER
プッシャ
INT1, t=1.48
103
2MGKHL080801
9
PUSHER
プッシャ
INT1, t=1.52
104
2MGKHL085800
9
PUSHER
プッシャ
INT1, t=1.32
105
2MGKHL085900
9
PUSHER
プッシャ
INT1, t=1.28
106
2MGKHL183200
9
PUSHER
プッシャ
INT1, t=1.44
111
2MGKHL151200
1
PUSHER
プッシャ
INT2, t=1.44
112
2MGKHL151300
1
PUSHER
プッシャ
INT2, t=1.36
48
